Коробки з’єднувальні вибухозахищені КСВ-П

Коробки з'єднувальні вибухозахищені КСВ-П

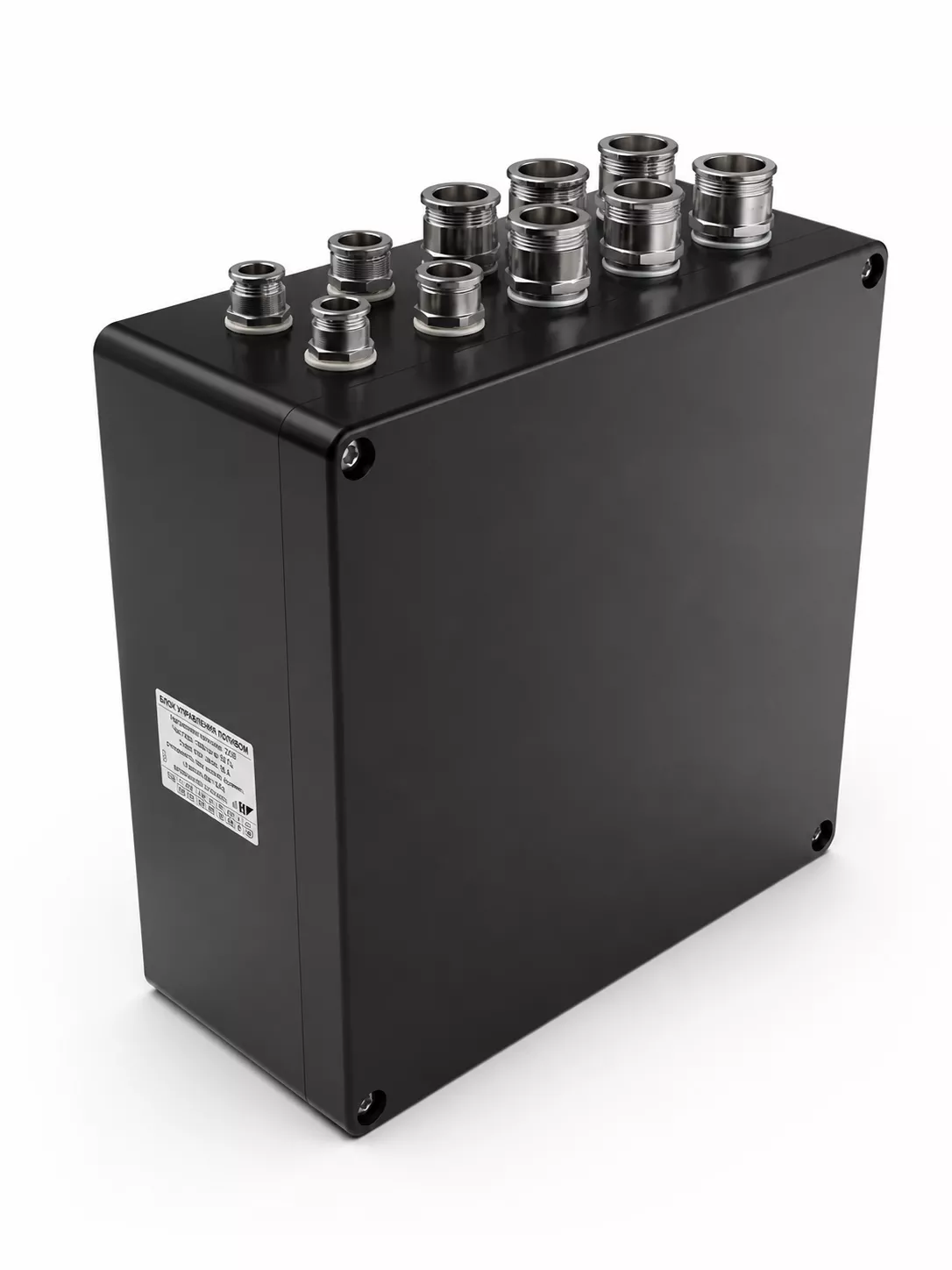

Коробка з’єднувальна вибухозахищена типу КСВ-6П
Категорія: Обладнання нафтохімічної промисловості

Коробка з’єднувальна вибухозахищена типу КСВ-П призначена для з’єднання та розгалуження гнучких і броньованих кабелів з мідними жилами в силових ланцюгах і ланцюгах управління постійного та змінного струму напругою 690 В. Застосовується в потенційно вибухонебезпечних середовищах підприємств хімічної, газової та нафтової промисловості, а також у зонах з пилоповітряними сумішами.

Коробка відповідає вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування в потенційно вибухонебезпечному середовищі (ТР 1055). Має сертифікат відповідності до вимог технічних регламентів України — Сертифікат № СЦ 17.0184 Х

Марковання вибухозахисту: II 2G Ex eb IIC T5 Gb; II 2D Ex tb IIIC T100°C Db

Сертифікат

Коробки з’єднувальні вибухозахищені КСВ-П призначені для з’єднання та розгалуження кабелів з мідними жилами в силових ланцюгах і ланцюгах управління постійного та змінного струму. Забезпечують надійний захист кабельних з’єднань у вибухонебезпечних зонах класів газ (Gb) та пил (Db).

На відміну від коробок КСВ, модель КСВ-П у тому числі має більші габаритні розміри, оснащена штатною шпилькою внутрішнього та зовнішнього заземлення, електрично з’єднаною з DIN-рейкою, — що спрощує монтаж та забезпечує надійне заземлення без додаткових компонентів. При цьому КСВ-П є більш доступним за ціною рішенням для тих застосувань, де не потрібна специфіка старшої моделі.

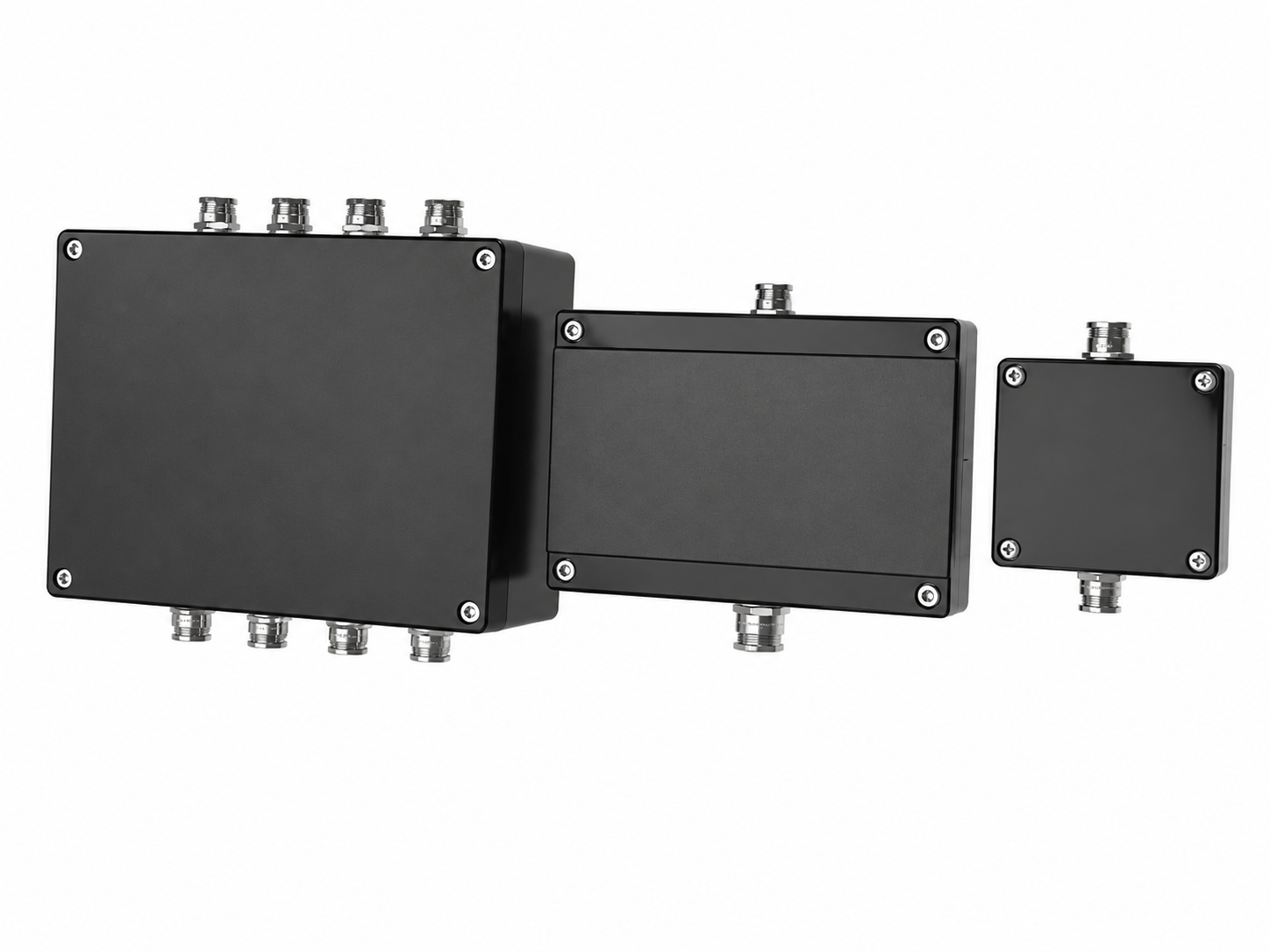

Габарит корпусу (розміри, мм) Номінальний струм, А Макс. перетин провідника, мм² Кількість затискачів
КСВ-1П (120×120×90) 16, 25, 32, 40, 63 1,5…16 Згідно опитувального листа
КСВ-2П (120×200×90) 16, 25, 32, 40, 63 1,5…16 Згідно опитувального листа
КСВ-3П (175×260×106) 16, 25, 32, 40, 63 1,5…16 Згідно опитувального листа
КСВ-4П (200×250×125) 16, 25, 32, 40, 63 1,5…16 Згідно опитувального листа
КСВ-5П (250×350×125) 16, 25, 32, 40, 63 1,5…16 Згідно опитувального листа
КСВ-6П (350×350×160) 16, 25, 32, 40, 63 1,5…16 Згідно опитувального листа

Максимальна кількість затискачів та кабельних вводів в залежності від номінального струму та габариту — наведена в опитувальному листі.

  • Мінімальний перетин провідника для всіх типів клем — 1,5 мм²
  • За вимогами замовника можуть встановлюватися пружинні клеми WAGO серії 282/283 або Phoenix Contact
  • Клеми PE — 4-контактні для провідників 2,5 мм² та 4 мм²
  • При використанні клем WAGO серії 282 і 283 робочий струм приймається на ступінь нижче номінального значення клеми

Коробка складається з корпусу, кришки, контактних затискачів, кабельних вводів та шпильки внутрішнього і зовнішнього заземлення. Для кріплення передбачені монтажні отвори.

Корпус виготовлений методом пресування під тиском із поліефірної смоли, укріпленої скловолокном, з електричним поверхневим опором менше 10⁹ Ом та ступенем захисту від зовнішніх впливів IP66 за ДСТУ EN 60529:2018.

Для підключення струмопровідних провідників застосовуються вибухозахищені набірні пружинні контактні затискачі Ex eb IIC, що встановлюються і фіксуються на DIN-рейці 35 мм. Затискачі мають трекінгостійку ізоляцію та розраховані для фронтального електричного монтажу провідників.

Коробки КСВ-П оснащені шпилькою для підключення внутрішнього та зовнішнього заземлення, яка електрично з’єднана з DIN-рейкою. Заземлюючий затискач має відмінне зелено-жовте забарвлення.

Для введення кабелів застосовуються вибухозахищені кабельні вводи DEG або CMP з маркованням Ex db IIC / Ex eb IIC або Ex tb IIIC, що забезпечують ступінь захисту IP66/IP68.

Найменування параметра Одиниці виміру Значення
Номінальна напруга В 690
Номінальний струм А 16; 25; 32; 40; 63
Номінальний перетин провідників мм² від 1,5 до 16
Ступінь захисту оболонки IP 66
Максимальна розсіювана потужність Вт 90,0
Температура поверхні (клас T5) °C ≤ 95
Температурний діапазон (Та): номінальний струм 6…63 А °C -40 ≤ Та ≤ +40
Температурний діапазон (Та): номінальний струм ≤ 5 А °C -40 ≤ Та ≤ +60
Відносна вологість % до (98 ± 2) при 35°С
Середній термін служби років не менше 10
Гарантійний термін місяців 12 з моменту введення в експлуатацію, але не більше 2 років

КСВ – Х – ХХ – ХХ

  • КСВ — коробка з’єднувальна вибухозахищена
  • Х — габарит корпусу: 1П, 2П, 3П, 4П, 5П, 6П
  • ХХ — номінальний струм, А (16, 25, 32, 40, 63)
  • ХХ — кліматичне виконання і категорія розміщення (У1)

Приклад запису при замовленні: «Коробка КСВ-2П-16-У1» з обов’язковим заповненням опитувального листа.

Коробка з’єднувальна вибухозахищена КСВ-П:

  • Висота над рівнем моря — не більше 2000 м
  • Температура навколишнього повітря: від -40 до +40°С (для струмів 6…63 А); від -40 до +60°С (для струмів до 5 А)
  • Відносна вологість: до (98 ± 2)% при температурі 35°С без конденсації вологи
  • Стійкість до синусоїдальної вібрації в діапазоні 0,5–200 Гц при max амплітуді прискорення 2g
  • Стійка до впливу пилу, сонячної радіації та соляного туману
  • Вогнестійка, не поширює горіння
  • Робоче положення в просторі — будь-яке
  • Навколишнє середовище не повинно містити агресивних газів і пари у концентраціях, що руйнують матеріали коробки та ізоляцію

Гарантійний термін — 12 місяців з дня введення в експлуатацію, але не більше 2 років від дня постачання.
