Пристрій контролю заземлення вибухозахищений типу УКЗВ У1, призначений для електростатичного заземлення автоцистерн та рейкових транспортних засобів під час завантаження-вивантаження горючих та вибухонебезпечних вантажів.

Пристрій контролює стан електростатичного заземлення. Допомагає зберегти електростатичний заряд на безпечному рівні та уникнути небезпеки вибуху через неконтрольований електростатичний розряд.

Режим роботи пристрою забезпечує постійний контроль ланцюга заземлення транспортного засобу та подачу світлового сигналу для дозволу проведення операції завантаження-вивантаження.

Відповідають вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування у потенційно вибухонебезпечних середовищах (ТР 1055).

УКЗВ У1 мають марковання вибухозахисту:
ex II 2G Ex db [ib] IIB T6 Gb

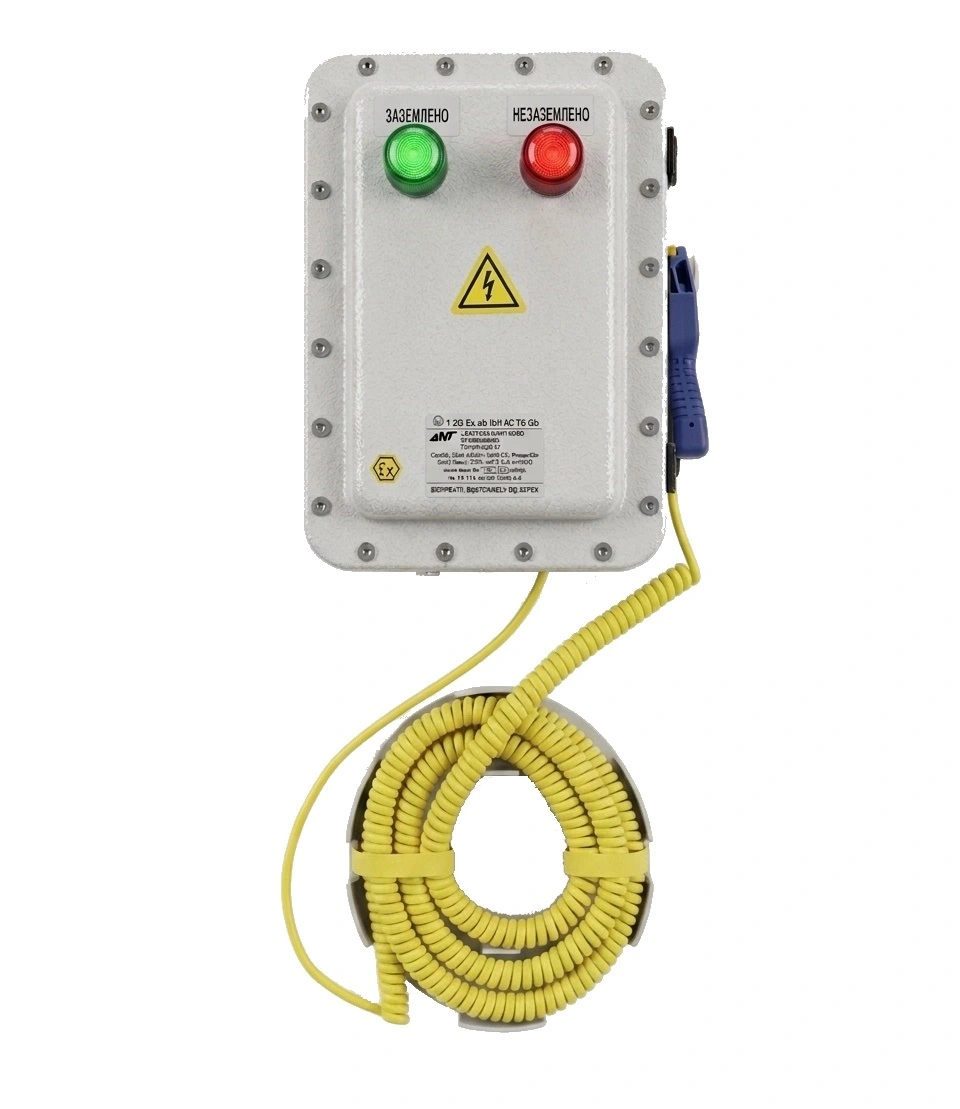

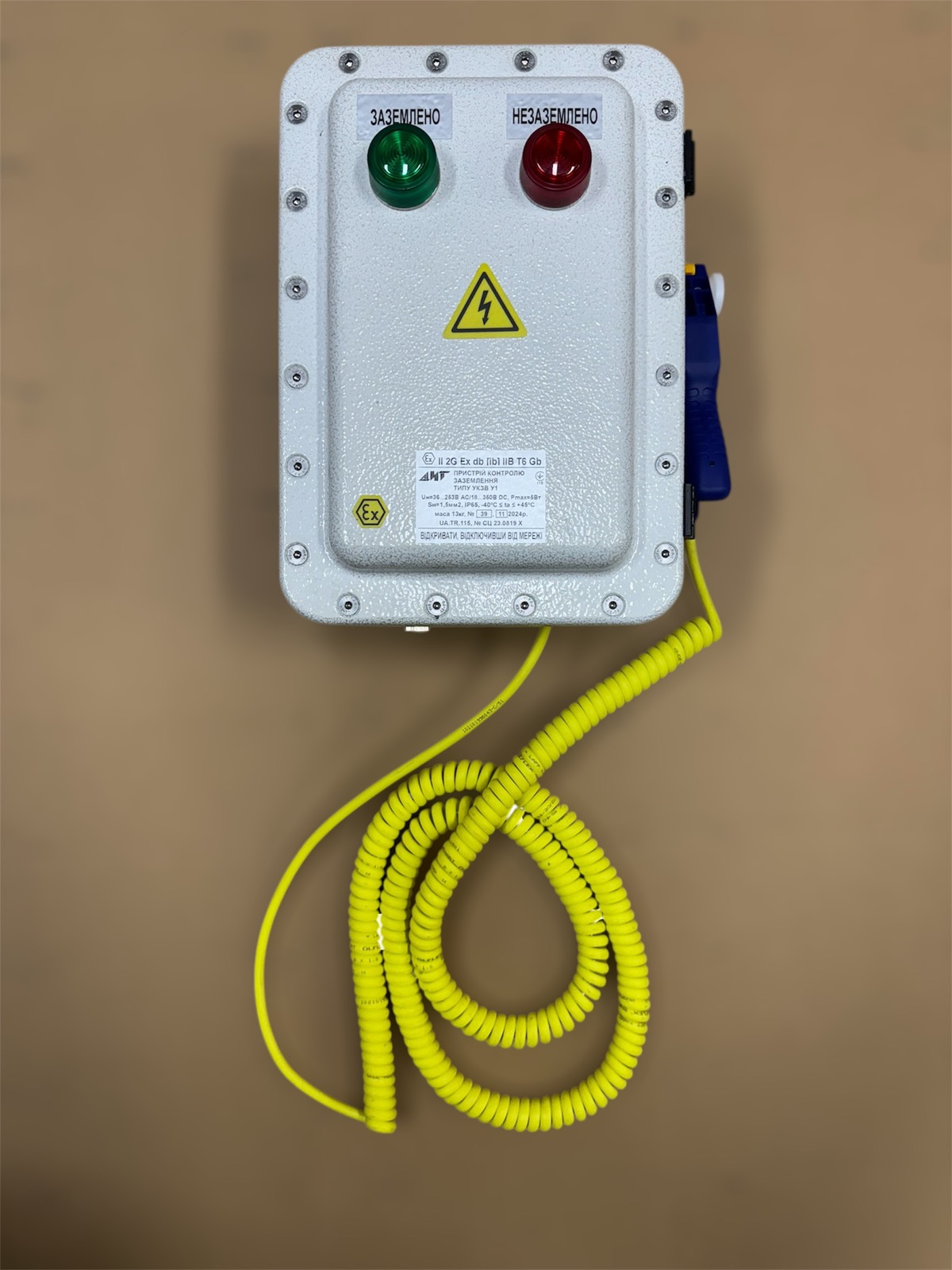

Пристрій контролю заземлення автоцистерн складається з корпусу та кришки з розміщеними на ній пристроями індикації стану, блоку управління та живлення, кабельних вводів для зовнішнього приєднання. На корпусі пристрою знаходиться зовнішній пристрій заземлення.

Пристрій УКЗВ має кліщі заземлення зі спіральним кабелем довжиною розтягнутої спіралі 5м. (кабель ÖLFLEX® SPIRAL 540P з поліуретановою оболонкою, для застосування поза закритими приміщеннями, гнучкий при низьких температурах, стійкий до стирання, безгалогенний). Індивідуально комплектується прямим кабелем ÖLFLEX ® 540P збільшеної довжини.

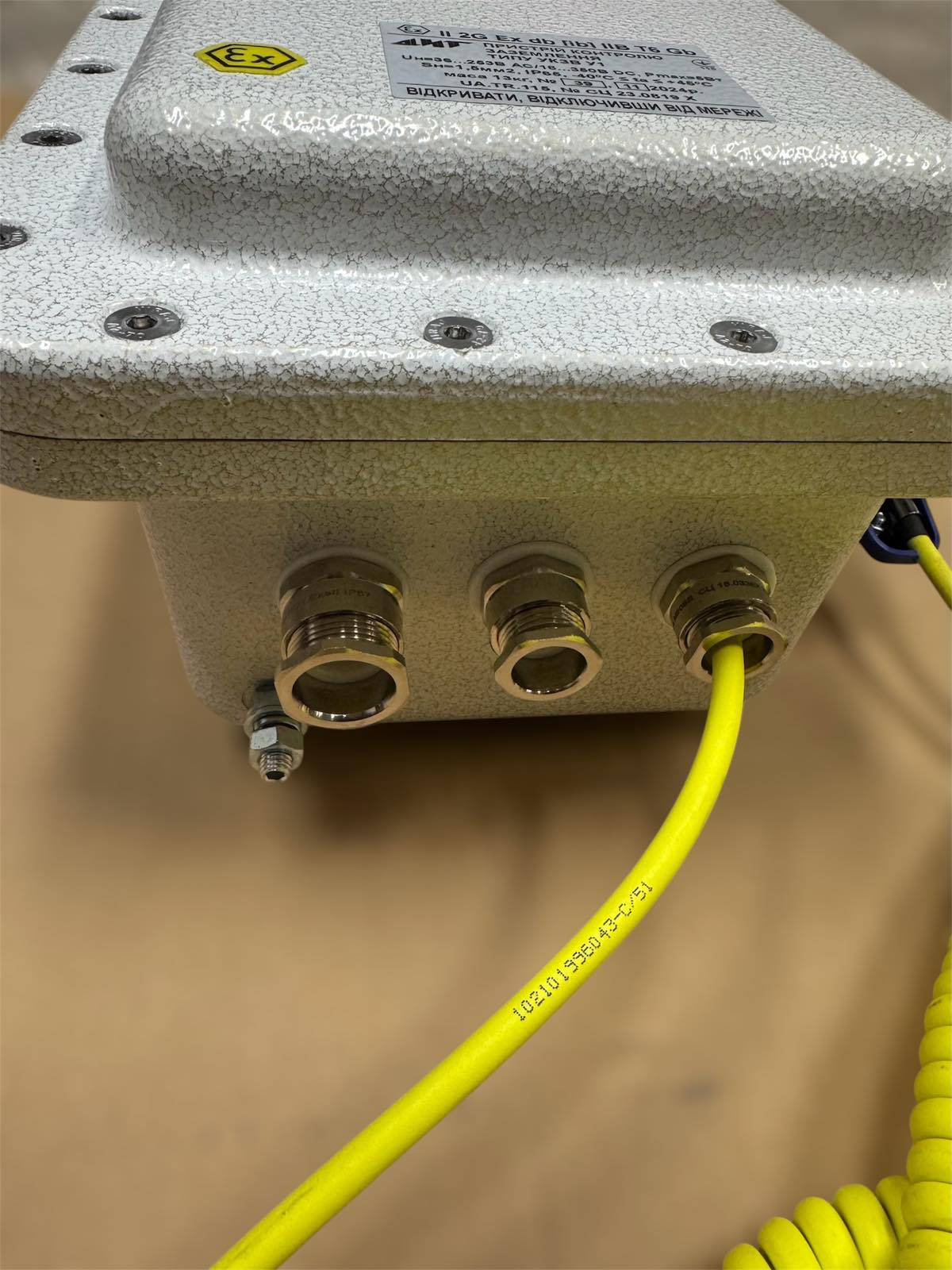

Для введення кабелю в УКЗВ застосовуються вибухозахищені кабельні вводи типу DEG CGNA, або аналогічні з маркуванням вибухозахисту Ex db IIC.

Принцип дії основної функції УКЗВ – заземлення пересувного транспортного засобу за допомогою двожильного кабелю, один кінець якого підключений до контрольних клем УКЗВ, а другий кінець кабелю, що містить спеціальні кліщі, підключається до спеціального металевого майданчика для заземлення, що знаходиться на транспортному засобі. Одна жила кабелю використовується безпосередньо для заземлення, а друга – для контролю опору заземлення.

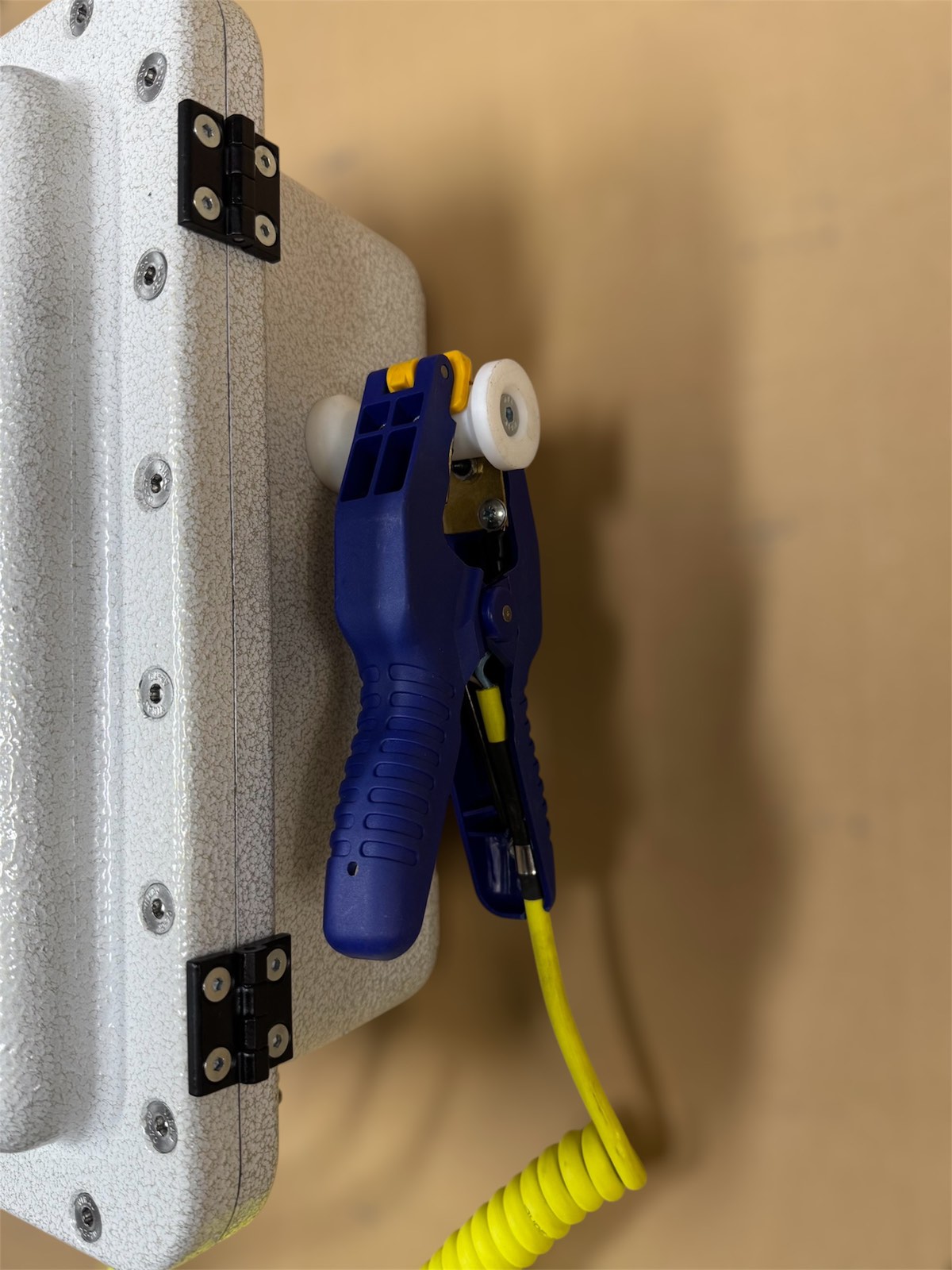

Кліщі заземлення містять ізольовані один від одного два твердосплавні «зуби», до яких підключені дві жили кабелю (кожна жила до свого «зуба»). У пасивному стані кліщів (нічого не захоплюють) між зубами є зазор, для виключення електричного контакту між зубами. При підключенні до об’єкта завантаження електричний ланцюг між зубами повинен замикатися по заземлюючому майданчику об’єкта. Твердосплавність зубів повинна забезпечувати хороший контакт у разі корозії або фарби в місці підключення кліщів.

Друга функція УКЗВ – після визначення події підключення кліщів (ланцюг зубів кліщів замкнутий), виміряти опір ланцюга заземлення і, якщо воно не більше допустимої величини, за допомогою релейного контакту та світлової індикації на УКЗВ (зелений індикатор «ЗАЗЕМЛЕНО»), дозволити перекачування продукту.

Третя функція УКЗВ – після дозволяючого сигналу безперервно стежити за поточним опором ланцюга заземлення і, якщо значення опору перевищить допустимий поріг, протягом 1-2сек., зняти сигнал дозволу і включити світлову індикацію, яка забороняє операцію (червоний індикатор «НЕ ЗАЗЕМЛЕНО»).

Четверта функція УКЗВ (лише для автоцистерн) – автоматичне визначення, при підключенні кліщів, типу транспортного засобу – автоцистерна. Якщо пристрій виявляє, що кліщі підключені не до автоцистерни, а до стороннього заземленого металевого предмета, сигнал дозволу на навантаження буде заблоковано. Ця функція активізується спеціальною перемичкою – вибору типу транспортного засобу, що знаходиться всередині корпусу пристрою та має бути встановлений під час монтажу.

У РЕЖИМІ РОБОТИ З РЕЛЬСОВИМ ТРАНСПОРТНИМ ЗАСОБОМ

Світлодіодний індикатор Стан заземлення транспорту Реакція пристрою контролю заземлення


Червоний



Кліщі не підключені,

прилад у стані спокою



Заземлення відсутнє

• Червоний світловий сигналізатор УВІМК.

• Зелений світловий

сигналізатор ВІДКЛ.

• Контакти сигнального реле РОЗІМКНУТІ





Червоний



Кліщі підключені до транспортного засобу



Опір заземлення вище за допустиму величину

• Червоний світловий сигналізатор УВІМК.

• Зелений світловий сигналізатор ВІДКЛ.

• Контакти сигнального реле РОЗІМКНУТІ





Зелений



Кліщі підключені до

транспортного засобу





Заземлення у порядку

• Червоний світловий

сигналізатор ВІДКЛ.

• Зелений світловий

сигналізатор ВКЛ.

• Контакти сигнального реле ЗАМКНУТІ





Зелений



Кліщі під’єднані до транспортного засобу.

Заземлення виконується пізніше (наприклад, через завантажувальний рукав).





Заземлення у порядку

• Червоний світловий

сигналізатор ВІДКЛ.

• Зелений світловий

сигналізатор ВКЛ.

• Контакти сигнального реле ЗАМКНУТІ



У РЕЖИМІ РОБОТИ З АВТОЦИСТЕРНОЮ

Світлодіодний індикатор Стан заземлення транспорту Реакція пристрою контролю заземлення


Червоний блимаючий



Кліщі з’єднані безпосередньо з потенціалом землі, наприклад, за допомогою платформи завантаження





Заземлення неправильне

• Червоний світловий сигналізатор УВІМК.

• Зелений світловий сигналізатор ВІДКЛ.

• Контакти сигнального реле РОЗІМКНУТІ








Червоний



Кліщі не підключені,

прилад у стані спокою



Заземлення відсутнє

• Червоний світловий сигналізатор УВІМК.

• Зелений світловий

сигналізатор ВІДКЛ.

• Контакти сигнального реле РОЗІМКНУТІ





Червоний



Кліщі підключені до транспортного засобу



Опір заземлення вище за допустиму величину

• Червоний світловий сигналізатор УВІМК.

• Зелений світловий сигналізатор ВІДКЛ.

• Контакти сигнального реле РОЗІМКНУТІ



Зелений



Кліщі підключені до

транспортного засобу





Заземлення у порядку

• Червоний світловий

сигналізатор ВІДКЛ.

• Зелений світловий

сигналізатор ВКЛ.

• Контакти сигнального реле ЗАМКНУТІ





Зелений



Кліщі під’єднані до транспортного засобу.

Заземлення виконується пізніше (наприклад, через завантажувальний рукав).



Заземлення у порядку

• Червоний світловий

сигналізатор ВІДКЛ.

• Зелений світловий

сигналізатор ВКЛ.

• Контакти сигнального реле ЗАМКНУТІ



Напруга пристрою:
Діапазон напруги живлення 36….253Vac

(18…350Vdc);

Споживана потужність 5Вт не більше.
Релейні виходи:
Кількість та тип контактів два перемикаючі;
Мінімальне навантаження контактів 10мА;
Максимальне навантаження контактів 8А / 250Vac / AC1;
8A / 24Vdc / DC1;
0,22A / 120Vdc / DC13;
Максимальна комутована потужність 2000VA / AC1.
Параметри приєднань:
Число кабельних вводів 2-4 ( кількість – по запиту);
Параметри вводів Ø мм ( по запиту );
Тип підключення провідників пружинні клеми,
Перетин провідників 1,5 / 2,5 мм2;
Вид закінцевання жорстке, гнучке, із застосуванням трубчастого наконечника
Заземлююча шпилька М6.
Параметри комплекту кабель-кліщі:
Вид іскрозахисту ib;
Параметри іскробезпечного ланцюга U0=6,51V, I0=22mA, P0=36mW,

C0=10mkF, L0=3 mH;

Умови навколишнього середовища:
Навколишня температура -40…+45°С
Механічні параметри:
Ступінь захисту від навколишнього середовища IP65;
Матеріал корпусу пластик;
Вага пристрою, не більше 4,7кг;
Розміри пристрою (без кліщів) 375×260×120мм;
Монтаж у зонах 1,2.
Допоміжний комунікаційний інтерфейс:
Тип інтерфейсу RS-485, ізольований;
Вид іскрозахисту ib;
Протокол інтерфейсу MODBUS RTU;
Швидкість комунікації стандартного набору 1200-115200бод;.
Кабель:
Прямий ÖLFLEX® 540 P
Спіральний ÖLFLEX® SPIRAL 540 P

Кліматичне виконання – У, категорія розміщення – 1, згідно з ГОСТ 15150;
Пристрій контролю заземлення автоцистерн УКЗВ У1:

  • допустимий температурний діапазон від мінус 40оС до +45оС.
  • відносна вологість навколишнього середовища до (98+2)% за температури35оС без конденсації вологи;
  • вібраційні навантаження у місцях установки повинні відповідати групі умов експлуатації М18 згідно з ГОСТ 17516.1;
  • захист від зовнішніх впливів не нижче за IP65;
  • робоче положення у просторі – вертикальне.

  • УКЗВ У1 – 1 шт.;
  • Кліщі заземлення зі спіральним кабелем ÖLFLEX SPIRAL 540P 5м – 1шт;
  • Паспорт – 1 шт.

Гарантійний термін – 12 місяців з моменту введення в експлуатацію, але не більше ніж 18 місяців з дня поставки.
