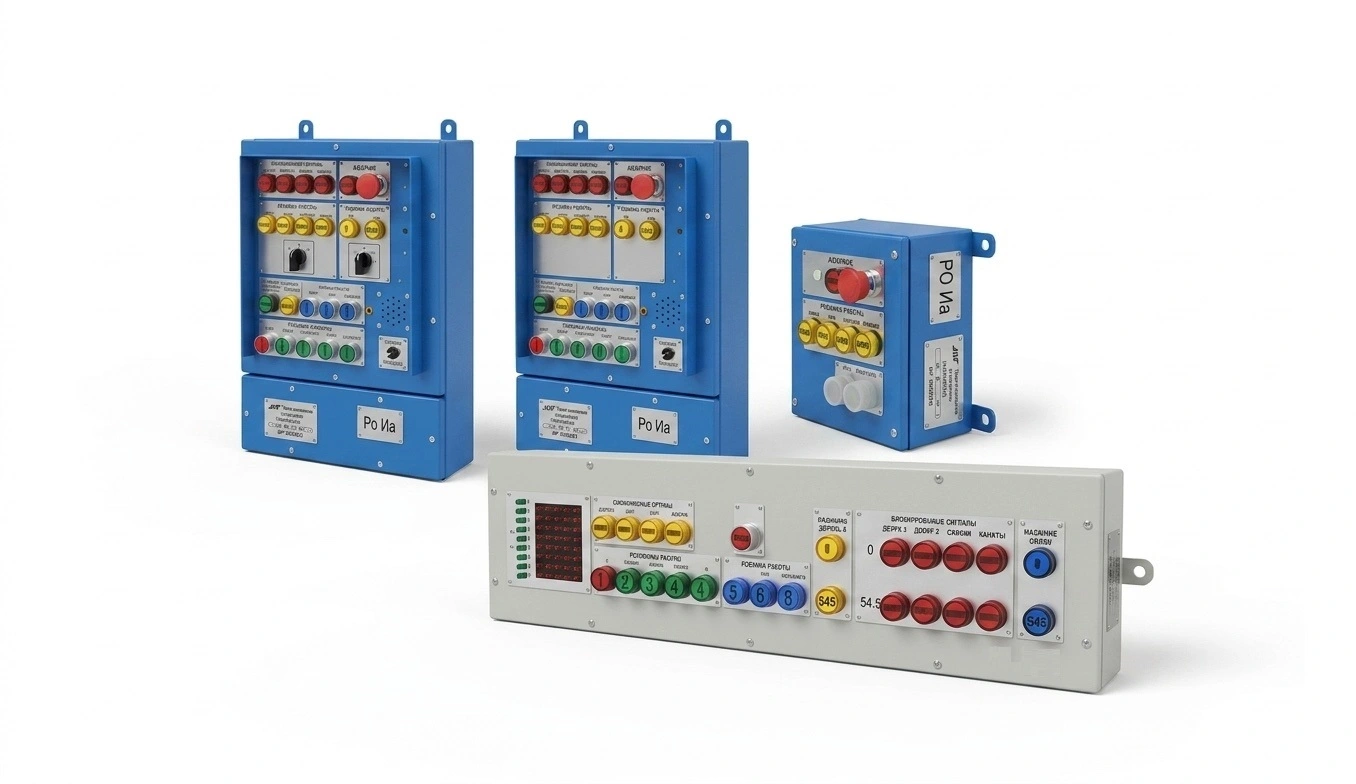

Апаратура сигналізації й зв’язку шахтного підйому типу АСШП
Апаратура сигналізації та зв’язку шахтного підйому АСШП призначена для координації дій обслуговуючого персоналу при виконанні спускопід’ємних робіт в шахтних стволах. Призначена для роботи в умовах вугільних шахт, в т.ч. небезпечних по газу (метану) і (або) вугільному пилу.
Апаратура сигналізації та зв'язку шахтного підйому АСШП призначена для координації дій обслуговуючого персоналу при виконанні спускопід'ємних робіт в шахтних стволах. Може використовуватися для здійснення робочої (чи резервної) сигналізації відповідно до вимог чинних нормативних документів.
Апаратура призначена для роботи в умовах вугільних шахт, в т.ч. небезпечних по газу (метану) і (або) вугільному пилу. Так само може використовуватися в умовах холодного, помірного та тропічного клімату.
У 2012 році апаратура АСШП була визнана переможцем регіонального етапу Всеукраїнського конкурсу «100 кращих товарів України» у номінації «товари виробничо-технічного призначення».
Функції апаратури АСШП
Що забезпечує апаратура АСШП
Апаратура АСШП забезпечує виконання таких функцій:
завдання з пульта режимів роботи підйомної установки;
завдання адреси кліті, тобто горизонту, до якого адресується кліть і яким надається право подачі ходових сигналів;
сигналізація встановлених режимів роботи і робочих горизонтів;
подача за допомогою кнопок ходових сигналів, а також сигналів «стоп» і «аварія», додаткових попереджувальних сигналів за допомогою кнопок з написами «люди», «БПР», «хворий»;
пряма подача сигналу «стоп» в машинне відділення з будь-якого пульта сигналізації;
подача сигналу «готовність» з пультів сигналізації помічників стовбурових і рукоятника на пульт сигналізації відповідного стволового або рукоятника;
подача на однокінцевих скіпових підйомних установках сигналів «пуск» з місць завантаження і розвантаження скіпів; при цьому на багатогоризонтних підйомах повинна вирішуватися подача сигналу з завантаження робочого горизонту;
подача сигналу «аварія» з пультів сигналізації рукоятника, стовбурових та їх помічників з прямою передачею на пульт сигналізації машиніста підйому і з відтворенням його на всіх пультах сигналізації;
видача сигналів режиму роботи і номера горизонтів, а так само сигналу «аварія» (в формі «сухого контакту») для використання в ланцюгах управління і захисту підйомних установок;
дублювання відображення ходових сигналів і сигналу «стоп» на графічній панелі пульта машиніста.
Сигналізація положення (або стану) механізмів та устаткування шахтного підйому:
контроль і індикація зв'язку між складовими частинами апаратури на пульті сигналізації машиніста;
можливість включення апаратури в шахтну систему диспетчеризації, а так же передачі діагностичної інформації про стан вузлів апаратури технічній службі підтримки шахти, або підприємства-виробника;
двостороння гучномовний зв'язок між обслуговуючим персоналом.
Структурна схема АСШП
Виконання для клітьового підйому та для прохідницької бадді
Виконання для клітьового підйому:
Виконання для прохідницької бадді:
Переваги використання апаратури сигналізації та зв'язку шахтного підйому
Чим АСШП вигідно відрізняється від релейної апаратури
Апаратура стволової сигналізації, що застосовується на переважній більшості діючих шахт країн СНД, будується за принципом множинних прямих ліній зв'язку між пультами обслуговуючого персоналу (рукоятника, стовбурових, їх помічників і машиніста підйому) і релейної логіки. Такий підхід не відповідає сучасним вимогам до надійності і ергономічності пристроїв і не дозволяє реалізувати ряд необхідних і корисних в сучасних умовах функцій. Апаратура АСШП виконана на сучасній елементній базі, з урахуванням сучасних вимог безпеки і ергономіки.
Основними перевагами апаратури АСШП є:
побудова апаратури АСШП за принципом віддалених систем з використанням польової шини на основі інтерфейсу RS-485. Це дозволяє істотно розширити коло можливостей і виконуваних функцій, а так само підвищити її надійність в порівнянні з існуючою апаратурою, яка застосовується в шахтних умовах;
модульний принцип побудови системи. Завдяки реалізації даного технічного рішення значно спрощується процес сервісного обслуговування і ремонтно-налагоджувальних робіт, а так само істотно підвищується надійність;
застосування в апаратурі інтелектуального високошвидкісного програмованого контролера (ПЛК), що дозволяє значно розширити ряд функцій, що реалізовуються, а так само забезпечити ведення запису подій і команд операторів шахтного підйому;
можливості ПЛК дозволяють оперативно змінювати алгоритм роботи системи для реалізації різних додаткових функцій і гнучкого налаштування під конкретні умови експлуатації апаратури на об'єкті;
виконання пультів управління і індикації персоналу стволової сигналізації з видом вибухозахисту «іскробезпечне електричне коло». Це дозволяє істотно поліпшити ергономіку апаратури, застосовувати сучасні пристрої управління і відображення інформації, а так само виконувати ремонтно-налагоджувальні роботи без відключення живлення всієї системи.
Структура умовного позначення
АСШП–Х–ХХ У5
АСШП — апаратура зв'язку та сигналізації шахтного підйому
Х — тип підйому: К — клітьового, С — скіпової
ХХ — кількість обслуговуваних горизонтів
У — кліматичне виконання по ГОСТ 15150-69
5 — категорія розміщення по ГОСТ 15150-69
Гарантія
Гарантійний термін
12 місяців
Умови експлуатації
Температура, вологість, механічне виконання
Температура навколишнього середовища:
для складових частин, що розташовані в машинному відділенні, від +1 до +40°С;
для складових частин, що встановлюються на нульовому майданчику, від −20 до +35°С;
для складових частин, що встановлюються на прийомних площадках горизонтів, від −5 до +35°С.
Відносна вологість навколишнього повітря при температурі (25±2)°С — (98±2)%.
Номінальні значення механічних зовнішніх чинників по ГОСТ 17518.1 — для групи механічного виконання М1.
Місця експлуатації апаратури АСШП
Досвід впровадження на діючих підприємствах
У 2010 році перший екземпляр апаратури АСШП був поставлений на шахту «Краснолиманська», де успішно експлуатується по теперішній час. Крім цього, апаратура АСШП масово застосовується на таких вугледобувних підприємствах, як ПАТ «Краснодонвугілля», ТОВ «ДТЕК Добропіллявугілля» і т.д.
Часті запитання
Відповіді на найпоширеніші запитання
Кількість обслуговуваних горизонтів (ХХ в умовному позначенні) визначається при замовленні під конкретний ствол. Оптимальну конфігурацію для вашої шахти краще уточнити у інженера — вона залежить від кількості горизонтів, типу підйому (клітьовий чи скіповий) та наявної схеми стволової сигналізації.
Модульний принцип побудови системи спрощує монтаж і пусконалагодження. Завдяки виконанню пультів з видом вибухозахисту «іскробезпечне електричне коло» ремонтно-налагоджувальні роботи можна виконувати без відключення живлення всієї системи. Конкретний план переходу з релейної схеми на АСШП варто узгодити з інженером ДІГ заздалегідь.
Обидва виконання будуються на одній елементній базі та однакових принципах (польова шина RS-485, модульна архітектура, ПЛК), але відрізняються складом пультів і логікою сигналів під конкретний спосіб спуску-підйому — клітьовий підйом або прохідницьку бадю. Структурні схеми обох виконань наведені вище.
Так, апаратура передбачає можливість включення в шахтну систему диспетчеризації, а також передачу діагностичної інформації про стан вузлів технічній службі підтримки шахти або підприємства-виробника.
