Джерела живлення іскробезпечні типу ИПИ призначені для живлення різних пристроїв і забезпечення їх іскробезпеки в системах автоматизації технологічних процесів в різних галузях промисловості.
Де і навіщо застосовуються джерела живлення ИПИ

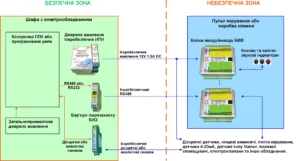

Джерела живлення іскробезпечні типу ИПИ призначені для живлення різних пристроїв і забезпечення їх іскробезпеки в системах автоматизації технологічних процесів в різних галузях промисловості.
Пристрої, вбудовані в вибухонепроникні оболонки вибухозахищеного стаціонарного електрообладнання, можуть застосовуватися на об'єктах вугільних шахт, нафтовидобутку, нафтопереробки, хімічного виробництва, енергетики, металургії, машинобудування та інших галузях промисловості, пов'язаних з отриманням, переробкою, використанням та зберіганням вибухо- і пожежонебезпечних речовин і продуктів.
Джерела живлення іскробезпечні забезпечують напругою таких споживачів, як датчики тиску, електромагнітні клапани, джерела освітлення, а також інші засоби контролю і автоматизації. Джерела живлення іскробезпечні мають сертифікат відповідності вимогам технічних регламентів України (№ UA.TR.006.В.68301-19).
Установка пристроїв дозволена тільки поза вибухонебезпечною зоною, або у вибухонепроникній оболонці.
Виконання корпусу залежно від модифікації
Джерела живлення (модифікація без внутрішнього трансформатора) можуть розміщуватися в пластиковому корпусі (IP 20) ME фірми «Phoenix Contact» (Німеччина) з можливістю установки на DIN-рейку, і мають гвинтові контактні затискачі для підключення. Маса не більше 0,2 кг.
Джерела живлення (модифікація з внутрішнім трансформатором) можуть розміщуватися в металевому корпусі (IP 20), або в корпусі, залитому компаундом, і мають гвинтові контактні затискачі або дроти для підключення. Маса не більше 1,0 кг. Іскробезпечні вихідні кола мають рівень вибухозахисту «ib» (вибухобезпечний) або «ia» (особливо вибухобезпечний) відповідно до ДСТУ EN 60079-11:2017 для вибухозахищеного електрообладнання груп I, II.
Марковання вибухозахисту та параметри іскробезпечних кіл
| Модель | Марковання вибухозахисту | Uin, В | Um, В | Uo, В | Io, мА | Іуст, А | Co, мкФ | Lo, мкГн |
|---|---|---|---|---|---|---|---|---|
| ИПИ-24-1,5 | I (M2) [Ex ib Mb] I | 107–243 VAC | 243 VAC | 25,2 | 470 | 1,7 | 1,2 | 808 |
| ИПИ-24-1,2 | II (2) G [Ex ib Gb] IIB II (2) D [Ex ib Db] IIIC |
107–243 VAC | 243 VAC | 25,2 | 385 | 1,02 | 0,239 | 160 |
| ИПИ-15-3 | I (M2) [Ex ib Mb] I | 107–243 VAC | 243 VAC | 16,4 | 870 | 3,5 | 2,7 | 200 |
| ИПИ-12-3 | I (M2) [Ex ib Mb] I | 107–243 VAC | 243 VAC | 12,96 | 1000 | 3,5 | 5,2 | 200 |

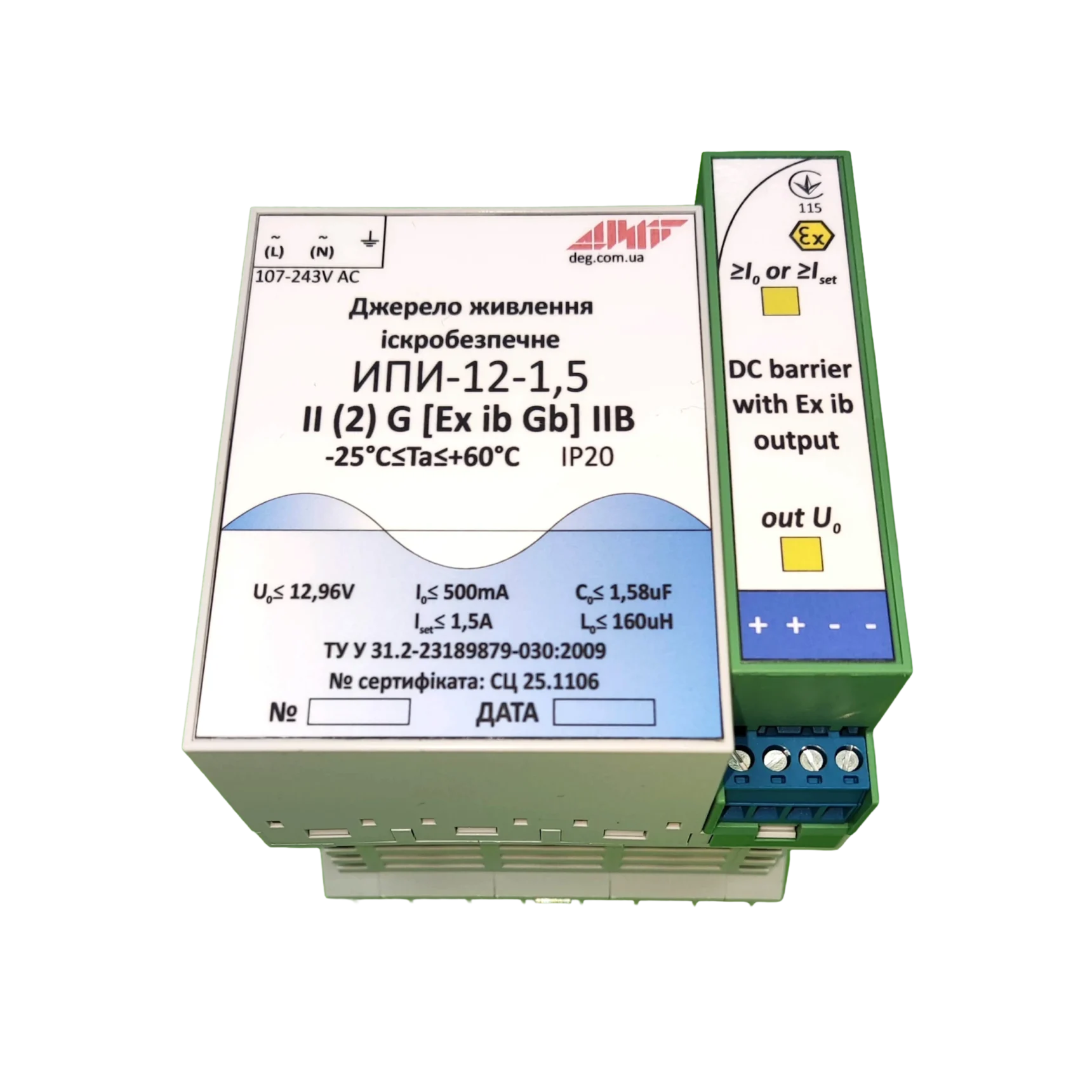

| ИПИ-12-1,5 | II (2) G [Ex ib Gb] IIB II (2) D [Ex ib Db] IIIC |
107–243 VAC | 243 VAC | 12,96 | 500 | 1,5 | 1,58 | 160 |
Максимальна вхідна напруга Uin вказується на табличці ИПИ.
Температура, вологість
Відповіді на найпоширеніші запитання
Ні, установка пристроїв дозволена тільки поза вибухонебезпечною зоною, або у вибухонепроникній оболонці вибухозахищеного стаціонарного електрообладнання.
Вибір моделі залежить від необхідної вихідної напруги та струму навантаження, а також від підгрупи вибухонебезпечного середовища, у якому працює живлений пристрій (I, IIB, IIIC — див. таблицю марковань). Точний підбір краще узгодити з інженером ДІГ, вказавши тип споживача та його параметри.
Модифікація без трансформатора виконана в пластиковому корпусі ME для DIN-рейки і важить не більше 0,2 кг. Модифікація з трансформатором розміщується в металевому корпусі або корпусі, залитому компаундом, і важить до 1,0 кг. Обидві мають однаковий рівень вибухозахисту вихідних кіл.
Це окрема модифікація з розширеним діапазоном робочих температур (від −40 до +55°С). Параметри та наявність цієї моделі варто уточнити безпосередньо у інженера ДІГ.
