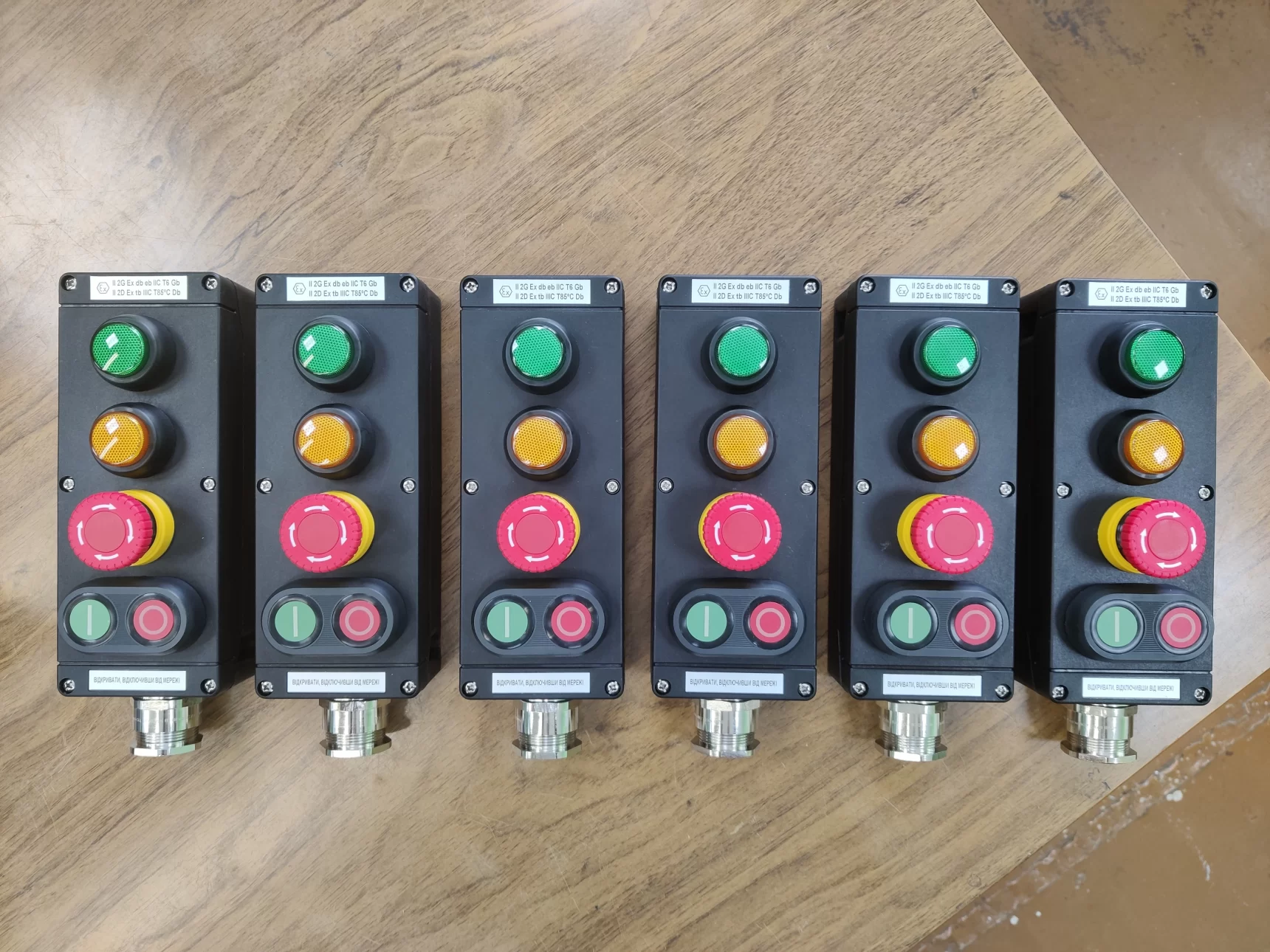

Кнопки керування вибухозахищені типу КУ-В

Name: Кнопки керування вибухозахищені типу КУ-В
Brand: ДІГ
Availability: InStock

Дистанційне та місцеве керування електроприводами машин і механізмів у технологічних установках з вибухонебезпечними умовами, включно з пиловими середовищами, а також сигналізація режимів роботи цих механізмів. Виконання від 1 до 4 елементів керування в одному корпусі, ступінь захисту оболонки IP65.

КУ-В мають марковання вибухозахисту

I М2 Ех db eb I Мb (Для КУ-В-*-К*),
II 2G Ех db eb IIС Т6 Gb (Зона 1, Зона 2),
II 2D Ех tb IIIС Т85°C Db (Зона 21, Зона 22).

Замовити / Розрахувати вартість

Призначення та опис

Де і навіщо застосовуються кнопки КУ-В

Кнопки керування вибухозахищені типу КУ-В виробництва АТ «ДІГ» призначені для дистанційного та місцевого керування електроприводами машин і механізмів у технологічних установках із вибухонебезпечними умовами виробництва, у тому числі пилових середовищ, а також для сигналізації режимів роботи цих механізмів. Застосовуються для дистанційного пуску, зупинки та реверсу електроустаткування у вибухонебезпечних зонах підприємств гірничодобувної, хімічної та нафтогазової промисловості.

Кнопки керування відповідають вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування у потенційно вибухонебезпечних середовищах (ТР 1055), та мають сертифікат відповідності до вимог технічних регламентів України.

Переваги КУ-В перед аналогами

Чому варто обрати кнопки виробництва АТ «ДІГ»

Власне виробництво в Україні

АТ «ДІГ» виготовляє КУ-В самостійно — без посередників, зі стабільним строком постачання.

Виконання під замовника

Від 1 до 4 функціональних елементів в одному корпусі: кнопки без фіксації, грибкові з фіксацією (аварійний стоп), перемикачі на 2 положення, світлодіодні індикатори червоного / зеленого / жовтого кольору.

Широке марковання вибухозахисту

КУ-В покривають Зони 1, 2 (газові середовища) та Зони 21, 22 (пилові середовища) — одночасно.

Сертифікація в Україні

Відповідність ТР 1055, ДСТУ та IEC 60079 підтверджена чинними сертифікатами.

Гарантія 12 місяців

Від введення в експлуатацію, але не більше 18 місяців від дня поставки.

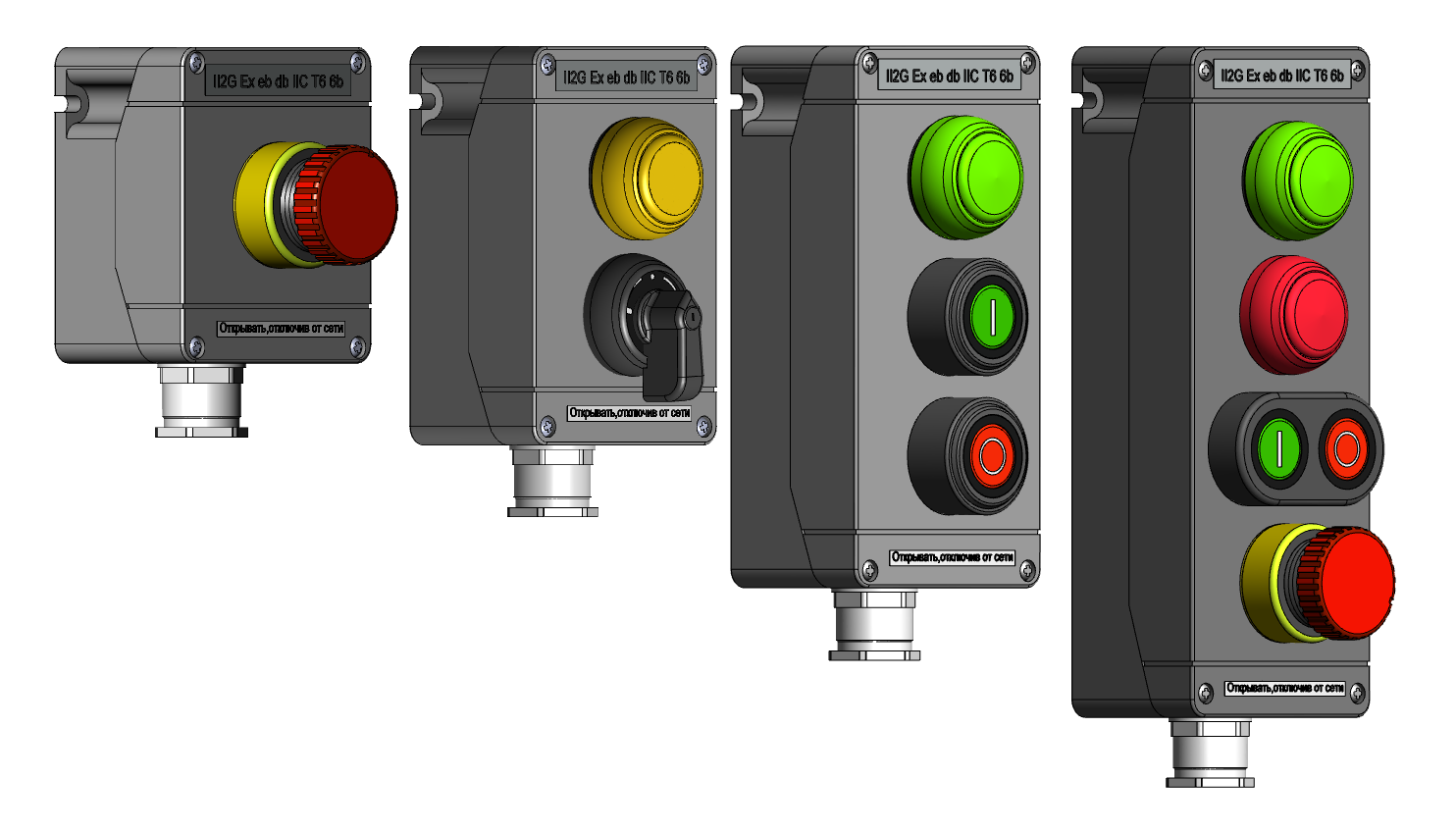

КУ-В–Х–Х1-Х2-Х3-Х4-XX У1

Х — габарит корпусу кнопки: 1, 2, 3, 4
Х1…Х4 — тип елементу керування або індикації, встановленого в кожній з 4 позицій (див. таблицю нижче)
XX — позначення кабельного вводу
У1 — кліматичне виконання та категорія розміщення за ГОСТ 15150

Приклад замовлення: КУ-В-4-СК1-КГ02-КД11-ПД11-М25 У1 — кнопка керування вибухозахищена на чотири встановлені елементи:

СК1 — світловий індикатор червоний, 24 В DC;
КГ02 — кнопка грибкова червона з фіксацією, 2НЗ контакти;
КД11 — кнопка подвійна зелена та червона без фіксації, 1НВ+1НЗ контакти;
ПД11 — перемикач на два положення, НВ+НЗ контакти;
М25 — кабельний ввід M25 (11,1…20 мм).

Типи елементів керування та індикації (Х1…Х4)

Будь-яка комбінація з 4 позицій корпусу

Елементи керування, контактні групи та індикатори
Зображення	Позначення	Опис

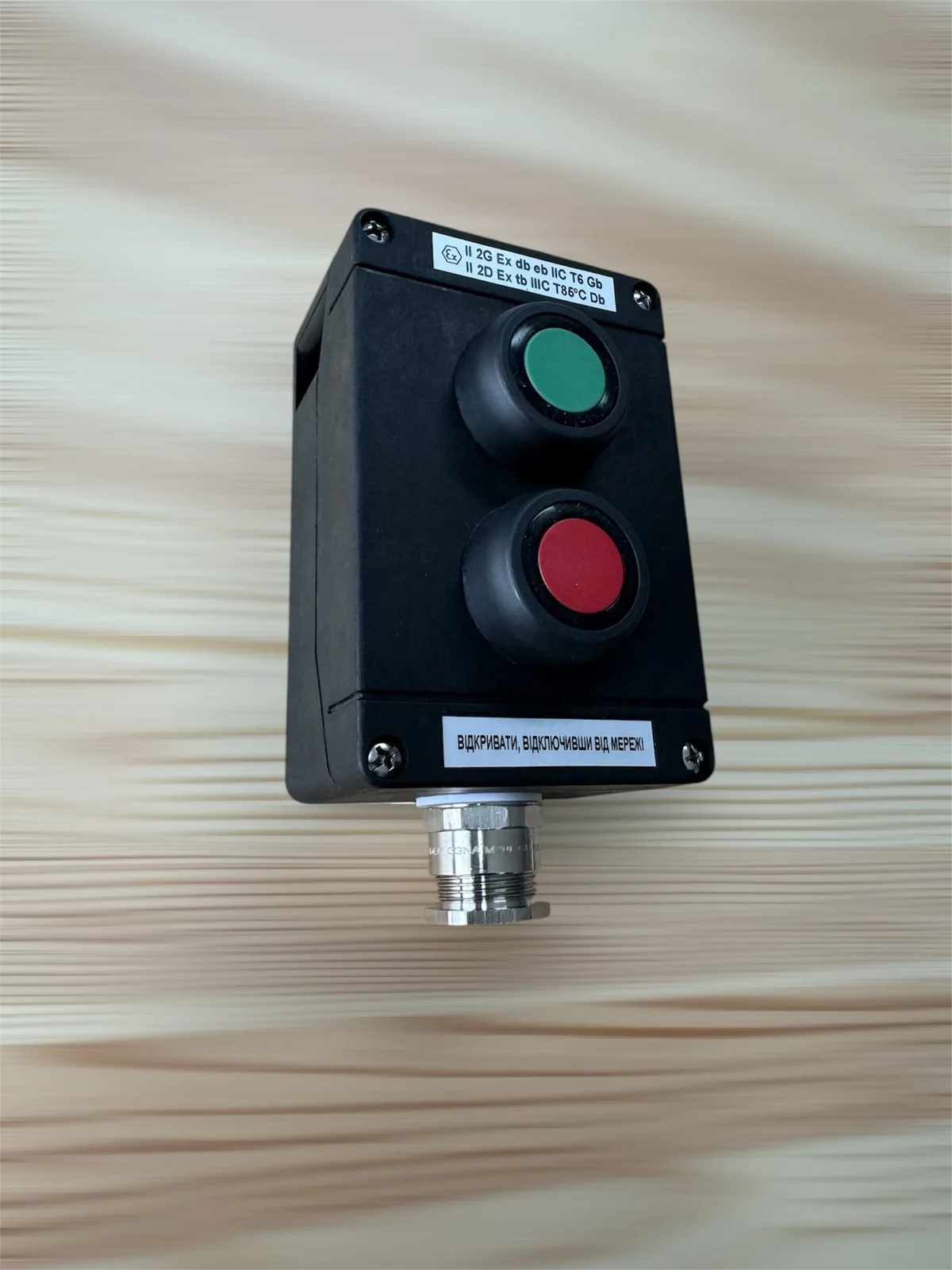

	КК	Кнопка червона без фіксації
	КЗ	Кнопка зелена без фіксації
	КЧ	Кнопка чорна без фіксації

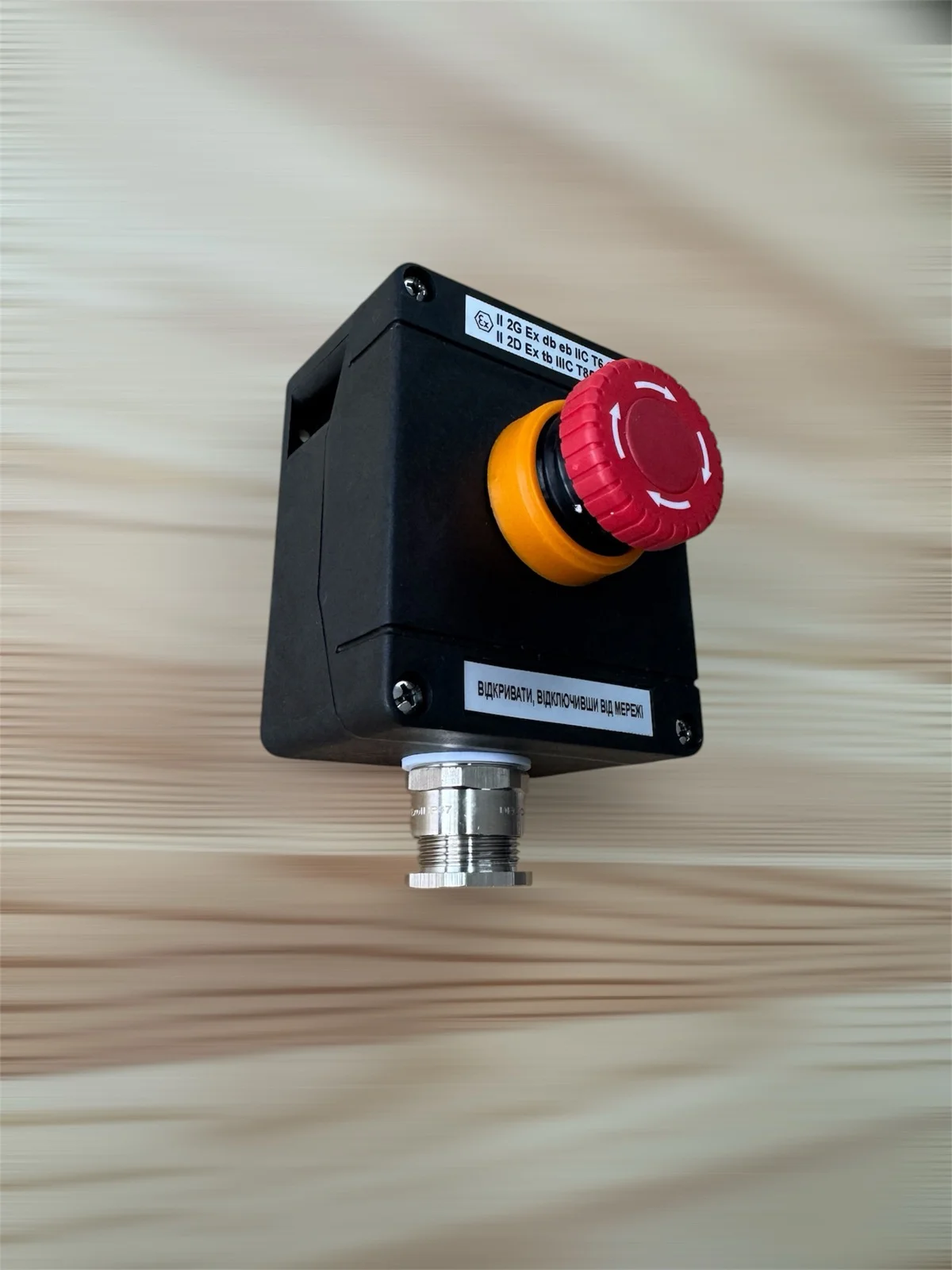

	КГ	Кнопка грибкова червона з фіксацією — для аварійного зупинення
	КД	Кнопка подвійна зелена та червона без фіксації
	ПД	Перемикач на два положення

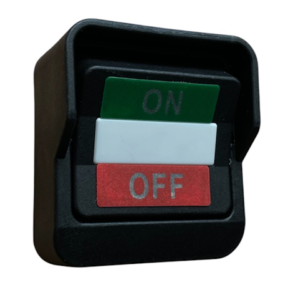

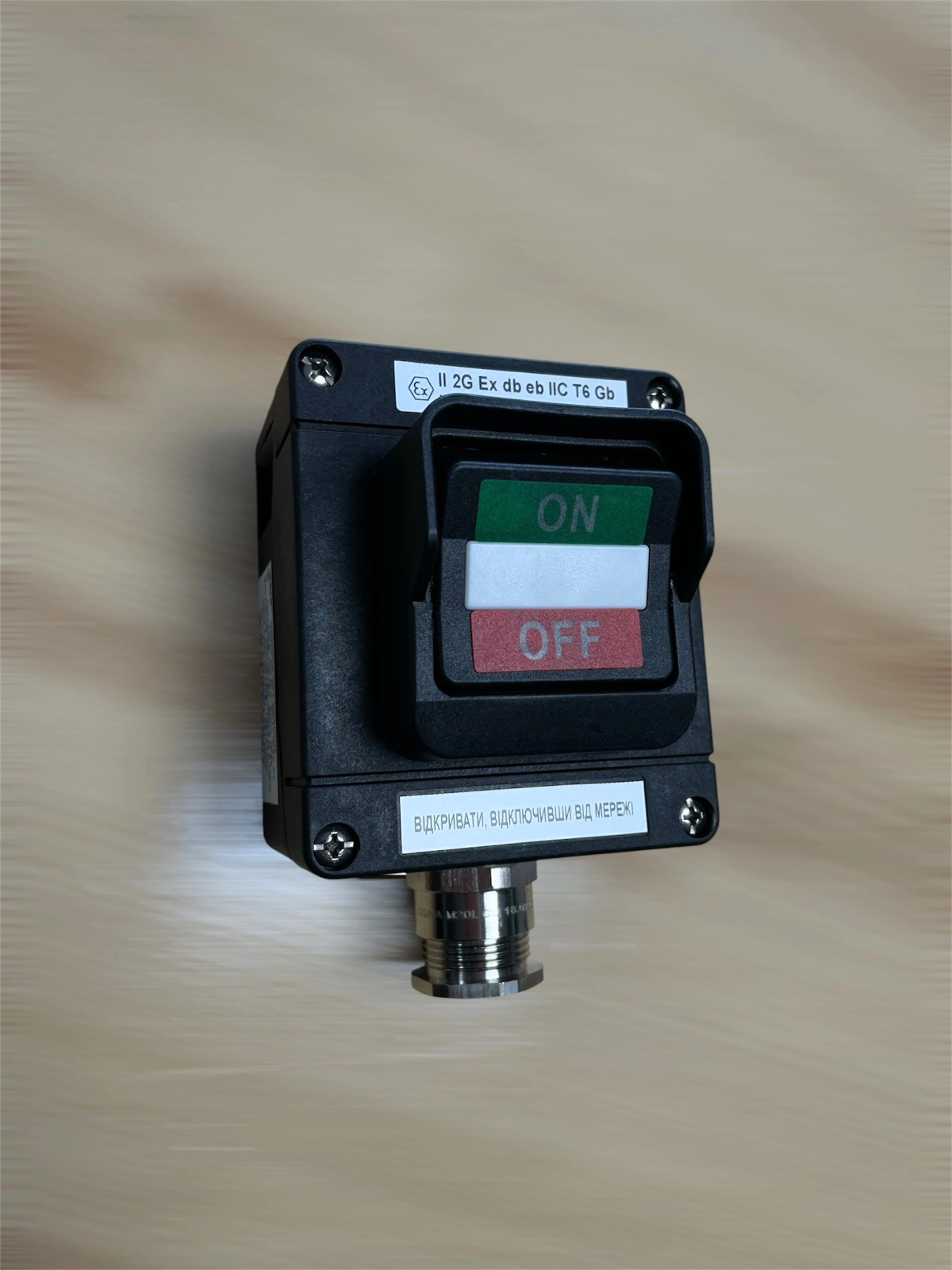

	ВК	Вимикач клавішний
	СК	Світловий індикатор червоний
	СЗ	Світловий індикатор зелений

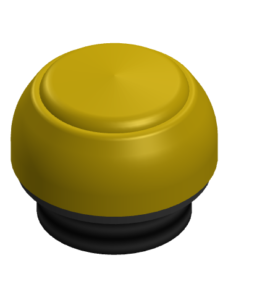

	СЖ	Світловий індикатор жовтий

Тип контактного елемента: 11 — 1НВ + 1НЗ контакти; 20 — 2НВ контакти; 02 — 2НЗ контакти.
Напруга живлення світлодіода: 1 — 24 В DC; 2 — 220…380 В AC.

Кабельні вводи (позначення ХХ)

Один або два кабельних вводи — за замовленням

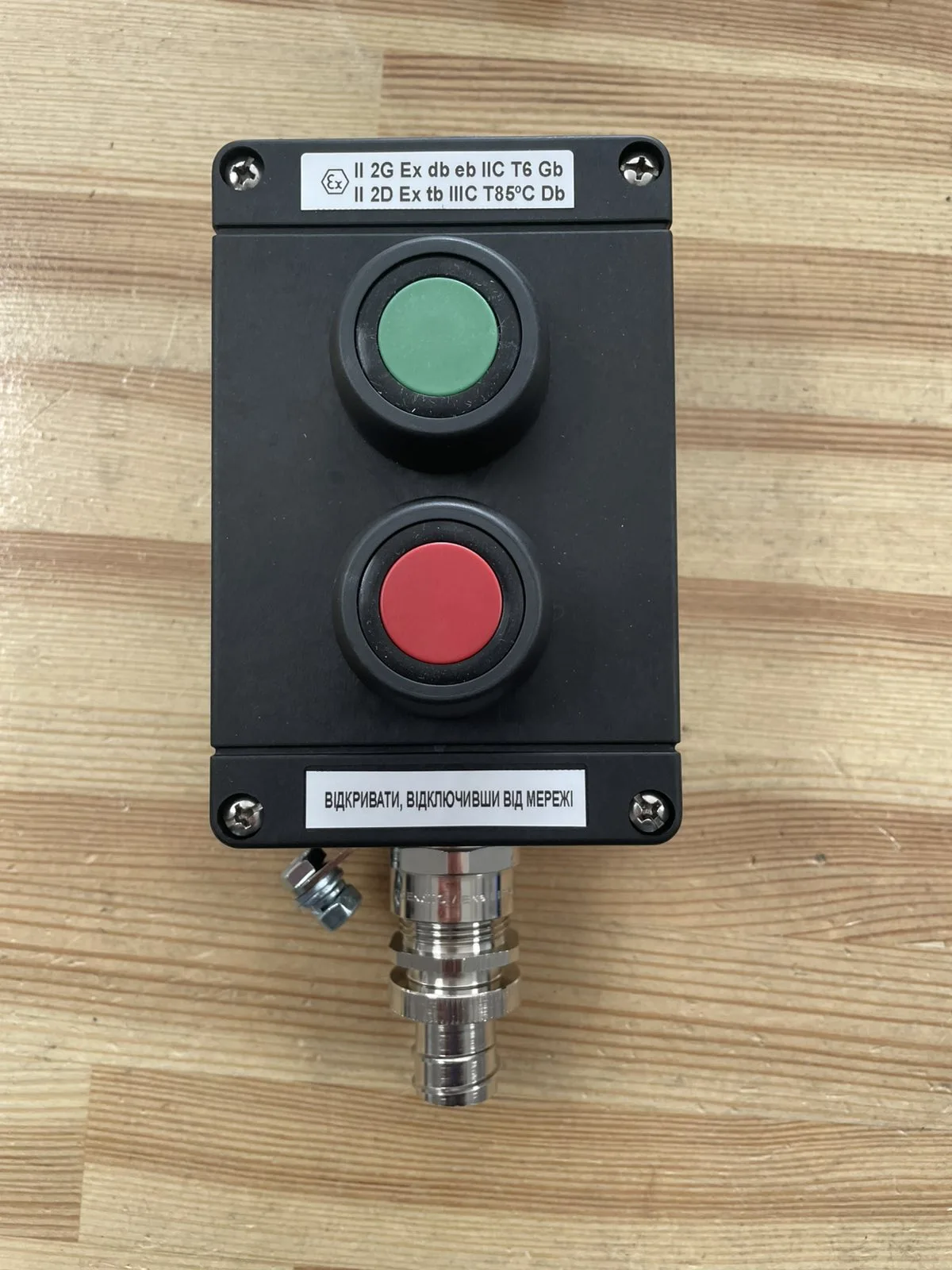

Кабельні вводи DEG для кнопок КУ-В
Позначення	Тип DEG	Діаметр / застосування
Для неброньованих кабелів
М20S	DEG CGNA M20SS	3,2…8,7 мм
М20	DEG CGNA M20L	6,5…14 мм
М25	DEG CGNA M25L	11,1…20 мм
Для броньованих кабелів
М20SБ	DEG CGAK M20S	внутрішній 6,1…11,7 мм, зовнішній 9,5…15,9 мм
М20Б	DEG CGAK M20	внутрішній 6,5…14 мм, зовнішній 12,5…20,9 мм
М25SБ	DEG CGAK M25S	внутрішній 11,1…20 мм, зовнішній 14…22 мм
М25Б	DEG CGAK M25	внутрішній 11,1…20 мм, зовнішній 18,2…26,2 мм
Для кабелів у захисному металорукаві
М20SМ10	DEG CGFS M20SS	кабель 3,2…8,7 мм, металорукав 9,5/13 мм
М20SМ12	DEG CGFS M20SS	кабель 3,2…8,7 мм, металорукав 10,9/15,9 мм
М20SМ15	DEG CGFS M20SS	кабель 3,2…8,7 мм, металорукав 13,9/18,9 мм
М20SМ16	DEG CGFS M20SS	кабель 3,2…8,7 мм, металорукав 15,6/21 мм
М20М18	DEG CGFS M20	кабель 6,5…14 мм, металорукав 16,9/20,5 мм
М20М20	DEG CGFS M20	кабель 6,5…14 мм, металорукав 18,7/24 мм
М25М	DEG CGFS M25	кабель 11,1…20 мм, металорукав 23,7/30,8 мм

Напруга мережі

24 В DC / 380 В AC

Номінальний струм

10 А

Захист

IP65

Вибухозахист (гірничі вироб.)

I M2 Ex db eb I Mb

Вибухозахист (Зони 1, 2)

II 2G Ex db eb IIC T6 Gb

Вибухозахист (Зони 21, 22)

II 2D Ex tb IIIC T85°C Db

Елементи в корпусі

1, 2, 3 або 4

Кабельні вводи

Латунні Ex e II, M20 / M25

Стандарт

ДСТУ 7114:2009 (IEC 60079-1)

Гарантія

12 місяців (не більше 18 від поставки)

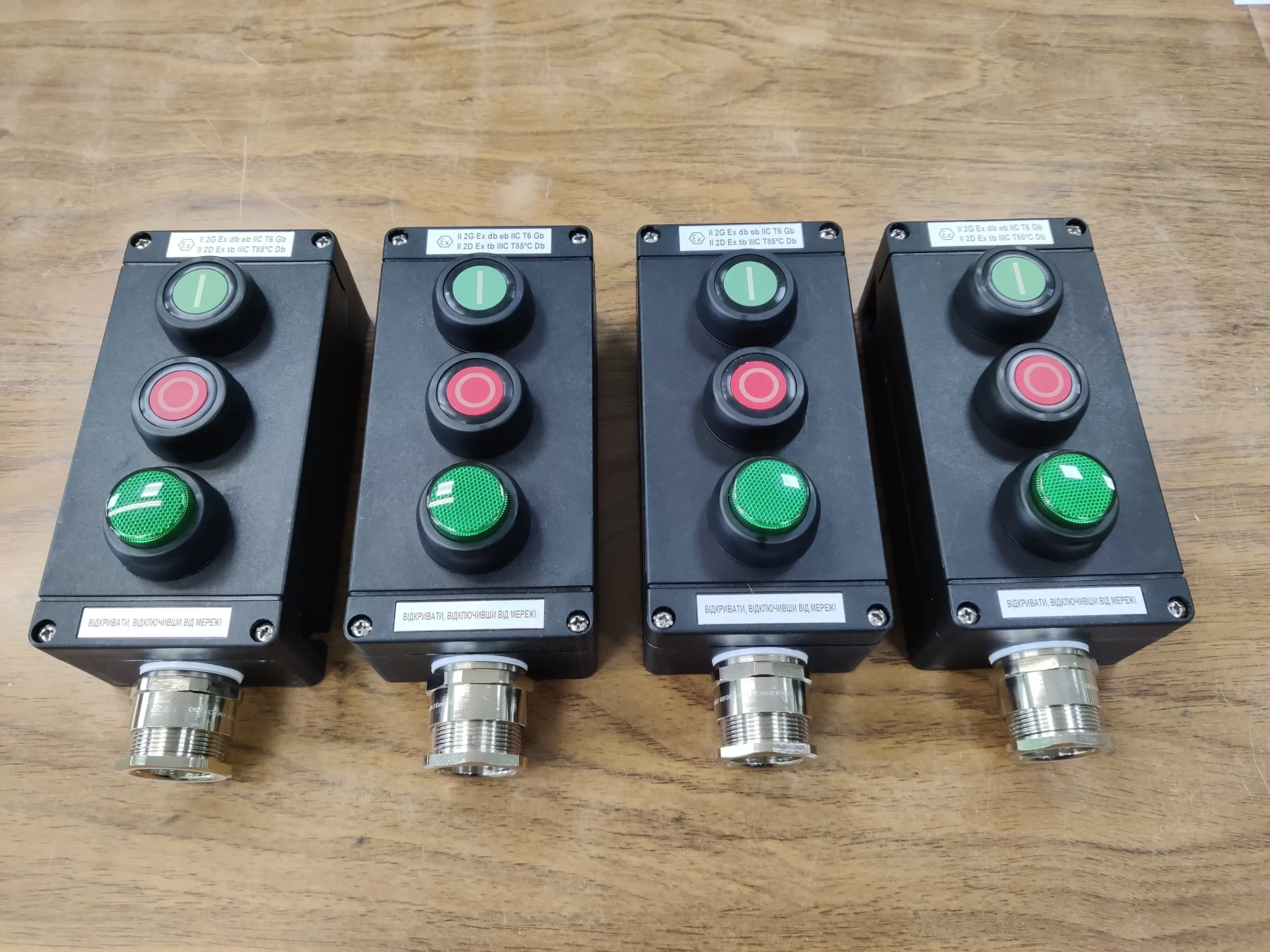

Конструкція вибухозахищених кнопок КУ-В

Корпус, контактні елементи, кабельний ввід

Конструктивно кнопки керування вибухозахищені КУ-В складаються з корпусу, кришки, контактних і світлових елементів, кабельного вводу та органів керування. Корпус та кришка виготовлені з матеріалу з високим ступенем механічної міцності; між ними встановлені ущільнення, що забезпечують захист КУ-В від зовнішніх впливів не нижче IP65.

Кнопки керування можуть комплектуватися кнопками без фіксації, грибковими кнопками з фіксацією, перемикачами на два положення та світлодіодними індикаторами режимів роботи струмоприймачів. Для введення кабелів використовуються вибухозахищені латунні кабельні вводи з маркованням вибухозахисту Ex e II.

У кнопках керування встановлені вибухозахищені контактні елементи керування з маркованням вибухозахисту Ex d II.

Умови експлуатації

Діапазон температур, висота, вібрації

Висота над рівнем моря: не більше 2000 м
Температура навколишнього повітря: від -40 до +45°С
Вібраційні навантаження: група механічного виконання М1
Навколишнє середовище: не повинно містити агресивних газів і пари в концентраціях, що руйнують деталі, складові частини коробок або ізоляцію
Робоче положення в просторі: будь-яке

Комплектація та гарантія

Що входить у постачання

Кнопки керування вибухозахищені КУ-В;
Паспорт виробу.

Гарантійний термін — 12 місяців з моменту введення в експлуатацію, але не більше ніж 18 місяців з дня поставки.

Часті запитання

Відповіді на найпоширеніші запитання про КУ-В

Так, якщо правильно підібрати індекс контактної групи. Для класичної схеми потрібні один нормально відкритий контакт на «Пуск» і один нормально закритий на «Стоп» — це елементи з індексом 11 (1НВ + 1НЗ) або комбінація 20 і 02. Якщо потрібне ще й блокування зовнішнього кола, закладайте додатковий елемент — контакти в різних позиціях корпусу не об'єднуються.

Крім кількості елементів (до чотирьох) на габарит впливають кількість і типорозмір кабельних вводів та переріз жил, які треба розвести всередині. Броньований кабель із вводом M25 займає помітно більше місця, ніж M20. Якщо сумніваєтесь — вкажіть марку кабелю в опитувальному листі, габарит підбере інженер.

Технічно такі виконання є, але це питання не лише конструктиву, а й вимог до розділення кіл різних напруг та відповідного марковання. Таку комбінацію потрібно узгодити з нашим інженером до замовлення — просто вибрати позиції в конфігураторі тут недостатньо.

Габарити й посадкові розміри відрізняються, тому в більшості випадків потрібна нова монтажна пластина або перенесення кріплення. Надішліть фото наявного вузла та марку кабелю — інженер підкаже, який габарит КУ-В стане з мінімальними змінами.

Два вводи потрібні там, де кнопка працює «на прохід» (кабель заходить і йде далі до наступного пристрою) або де силове коло й коло індикації живляться різними кабелями. Для кінцевої точки з одним кабелем достатньо одного вводу; невикористаний отвір у будь-якому разі закривається сертифікованою заглушкою.

Ні. Грибкова кнопка КГ фіксується в натиснутому положенні, і повернення у вихідний стан виконується поворотом головки вручну. Це навмисно: перезапуск має бути свідомою дією оператора після усунення причини аварійного зупинення.
