Оболонки компанії R.STAHL

Призначення та опис

Для чого призначені оболонки R.STAHL

Корпуси застосовуються під час збірки систем управління і розподільників. Вони придатні для використання в якості клемних коробок і коробок управління.

Вбудовані компоненти є стандартним електроустаткуванням і комутаційними апаратами, що проєктуються і підключаються відповідно до побажань замовника. Елементи управління та індикації монтуються для цієї мети безпосередньо в кришку.

Для прямого вводу проводки в корпус можливе застосування вибухонепроникних, що захищають від пробою кабельних вводів і вводів проводки або адаптерів для приєднання труб.

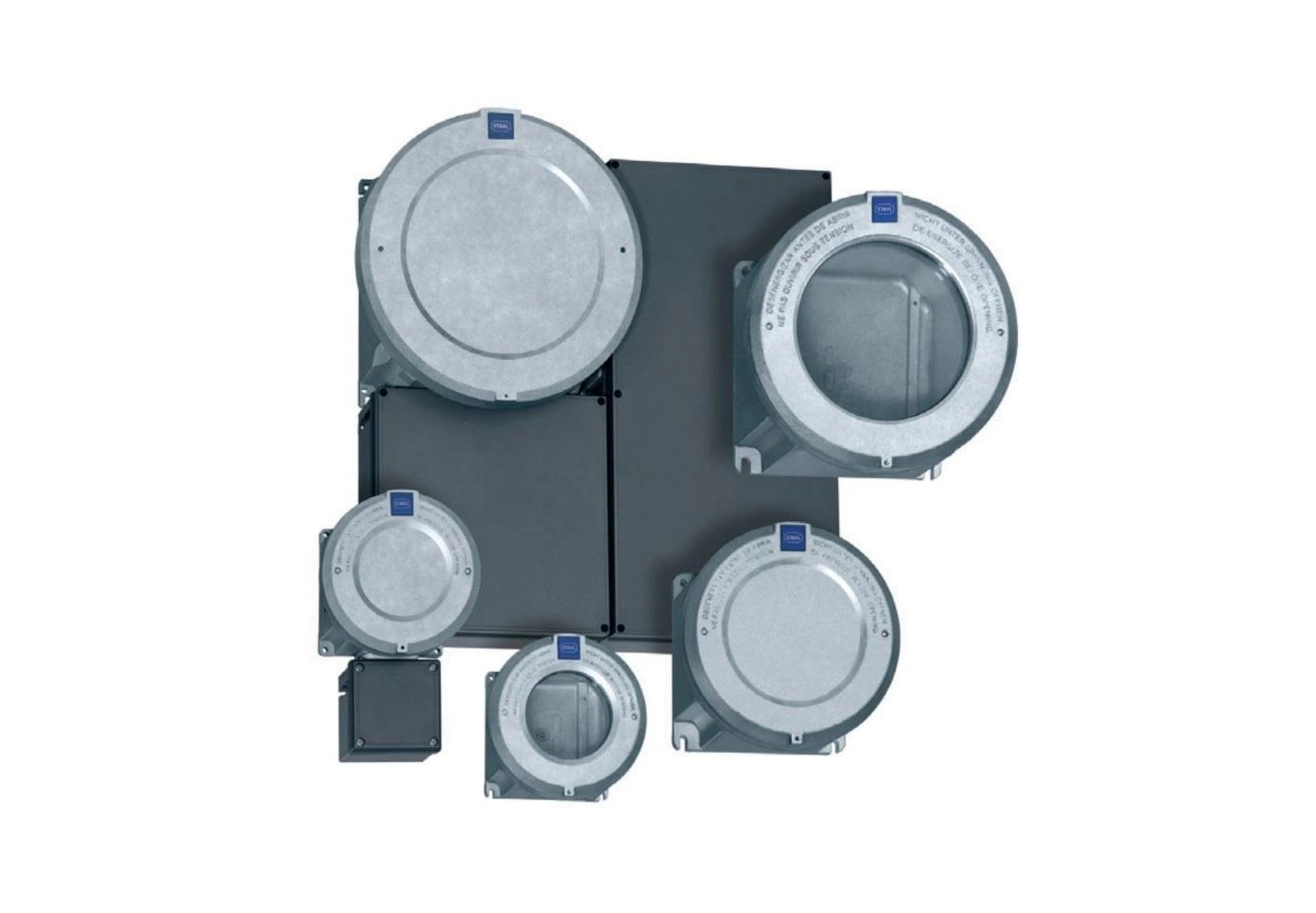

Опис корпусів та оболонок R.STAHL

Комутаційні коробки, система Ex d, форма корпусу

При непрямому введенні проводки застосовуються комутаційні коробки з корпусом серії 8125 виду вибухозахисту «Підвищена безпека», обладнані сальниковими різьбовими з'єднаннями.

За допомогою спеціальної заливки можливе утворення з'єднання між двома корпусами камер тиску. Це рішення робить можливим дуже компактне виконання систем управління і розподільників, тому що відпадає необхідність у використанні корпусів комутаційної коробки.

Система корпусів Ex d з легкого металу або нержавіючої сталі, вибухонепроникні.

Характерним випадком застосування є монтаж силових вимикачів для захисту двигуна в розподільні щити освітлення і обігріву.

Форма корпусу оптимізована для:

• простого монтажу і введення устатковання в експлуатацію;
• ефективного технічного обслуговування.

Це забезпечується за рахунок великого отвору в кришці. Тим самим у всій монтажній зоні забезпечується вільний доступ до електроустаткування.

В якості аксесуарів є кришки з оглядовим склом, кільце круглого перетину для виконання виду захисту IP66, монтажні плити, а також поодинокі несучі рейки DIN.

Для прямого вводу проводки в корпуси можна застосовувати вибухонепроникні та захищаючі від пробою при вибуху кабельні вводи та вводи проводки або нарізні отвори.

Переваги продукції R.STAHL

Вибухозахист, компактність, модульність

• Вибухозахист:
  • IEC;
  • ATEX;
  • ГОСТ Р.
• Компактність;
• Прямий гермоввід з однієї камери тиску в іншу;
• Міжнародний сертифікат;
• Застосовується:
  • У зоні 1 та зоні 2;
  • У зоні 21 та зоні 22.
• 7 базових розмірів корпусу;
• Модульні блоки комбінуються в більш великі вузли;
• Оглядові вікна і шарніри кришки можуть бути замовлені у вигляді опції;
• Можливий прямий і непрямий ввід проводки.

Окремі корпуси можуть вбудовуватися в якості компонентів в системи управління Ex e.
