Пости керування вибухозахищені типу ПУВ
Дистанційне і місцеве керування електроприводами машин і механізмів в стаціонарних технологічних установках з вибухонебезпечними умовами виробництва, сигналізація режимів роботи цих механізмів, а також оперативне спостереження за поточним навантаженням підключених струмоприймачів на підприємствах хімічної, газової та нафтової промисловості.
ПУВ мають марковання вибухозахисту
II 2G Ex eb db IIC T6 Gb II 3G Ex eb nA IIC T6 Gc II 3G Ex eb db nA IIC T6 Gc
Пости керування вибухозахищені типу ПУВ виробництва АТ «ДІГ» призначені для дистанційного і місцевого керування електроприводами машин і механізмів в стаціонарних технологічних установках з вибухонебезпечними умовами виробництва, для сигналізації режимів роботи цих механізмів, а також оперативного спостереження за поточним навантаженням підключених струмоприймачів у потенційно вибухонебезпечних середовищах підприємств хімічної, газової і нафтової промисловості.
Пости відповідають вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування в потенційно вибухонебезпечному середовищі (ТР 1055), та мають сертифікат відповідності до вимог технічних регламентів України.
Функції постів ПУВ
Що забезпечують пости керування ПУВ
Дистанційне керування
Керування електроприводами машин і механізмів з диспетчерського пункту в стаціонарних технологічних установках.
Місцеве керування

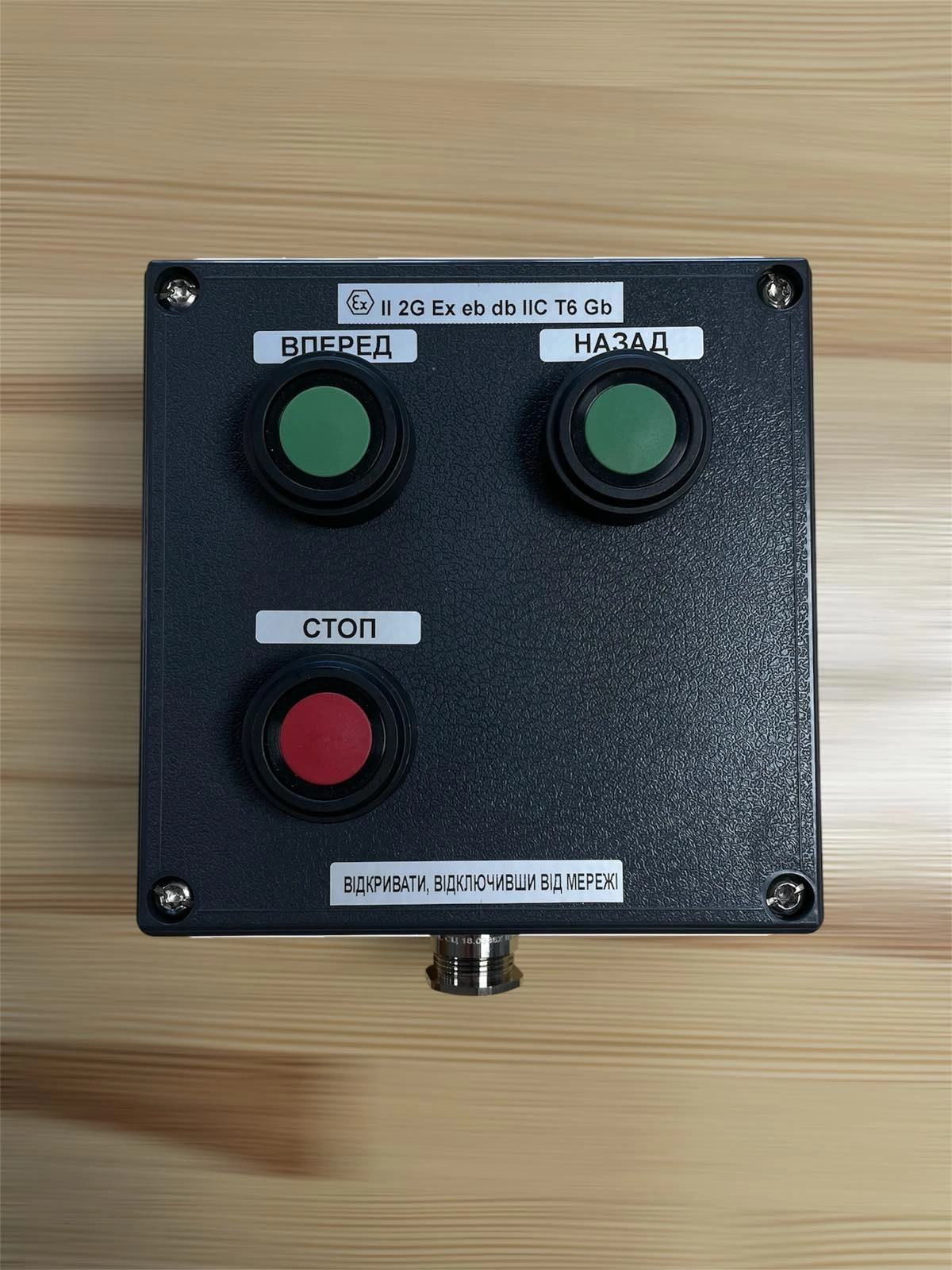

Керування механізмами безпосередньо на місці встановлення поста за допомогою кнопок «ПУСК» і «СТОП».
Сигналізація режимів роботи
Світлодіодна індикація поточного режиму роботи підключених машин і механізмів.
Оперативне спостереження

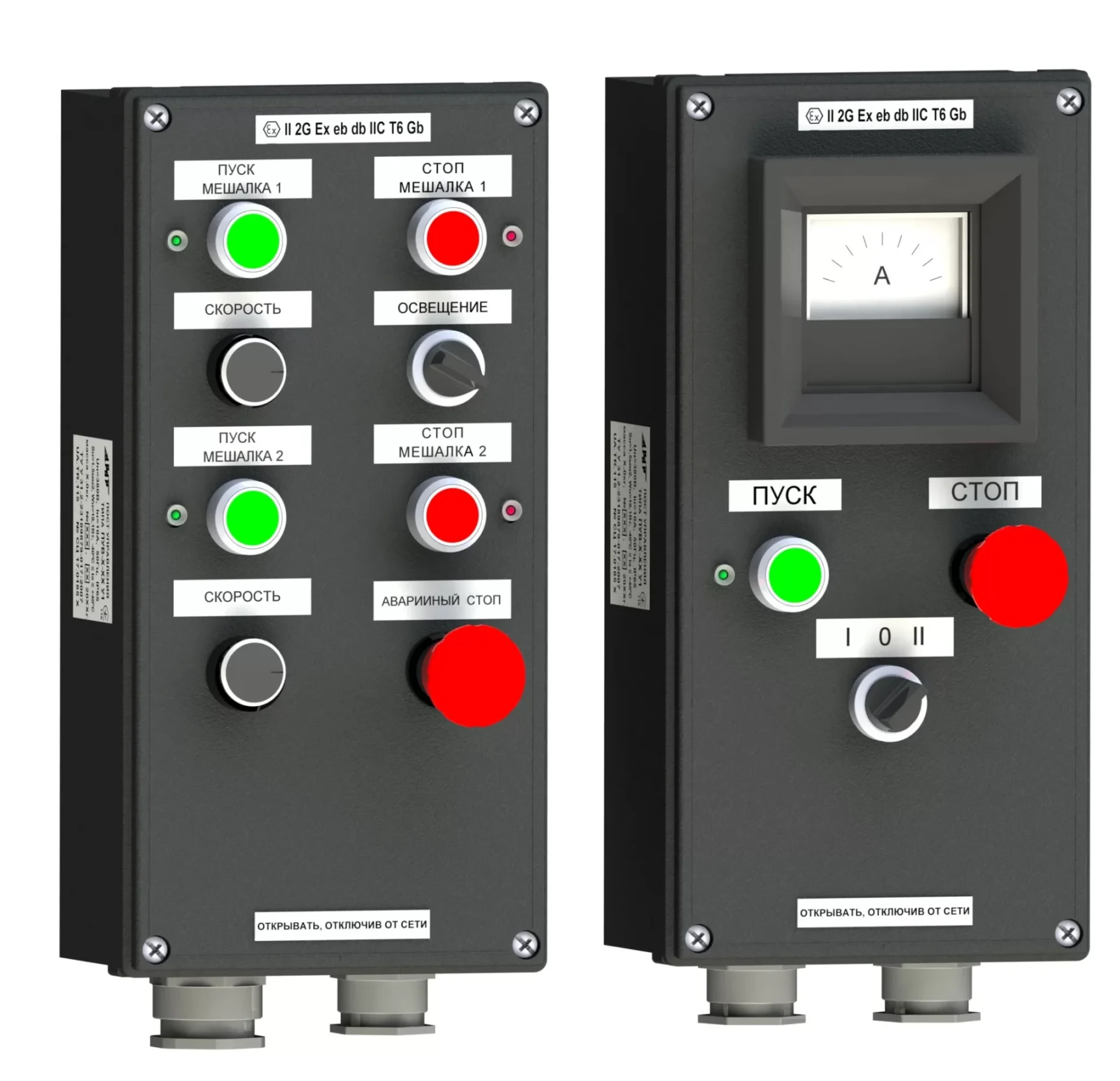

Контроль поточного навантаження підключених струмоприймачів за допомогою амперметрів.
Структура умовного позначення при замовленні
ПУВ–Х–N
Х — марковання вибухозахисту та виконання: без знаку — II 2G Ex eb db IIC T6 Gb (кнопки, перемикачі, потенціометр), С — II 3G Ex eb nA IIC T6 Gc (амперметр і світлодіоди), АС — II 3G Ex eb db nA IIC T6 Gc (комбіноване виконання: кнопки, перемикачі, амперметр, лампи)
N — габарит корпусу поста (тип ПУВ): 1 (170×112,5×91 мм), 2 (170×170×91 мм), 3 (227×170×91 мм), 4 (340,5×170×91 мм)
Приклад коду моделі: ПУВ-С-1 (виконання з амперметром і світлодіодами, габарит корпусу 1)
Точний код моделі, перелік кнопок, перемикачів, кабельних вводів та схема розташування елементів формуються в онлайн-конфігураторі ПУВ і узгоджуються за опитувальним листом.
Вибухозахищені пости конструктивно представлені у вигляді одиночних типових модулів з набором певних функціональних елементів і можуть бути виконані в оболонках чотирьох габаритів. За погодженням із замовником пост, що відрізняється від наведених в опитувальному листі, може бути виконаний індивідуально відповідно до електричної схеми замовника.

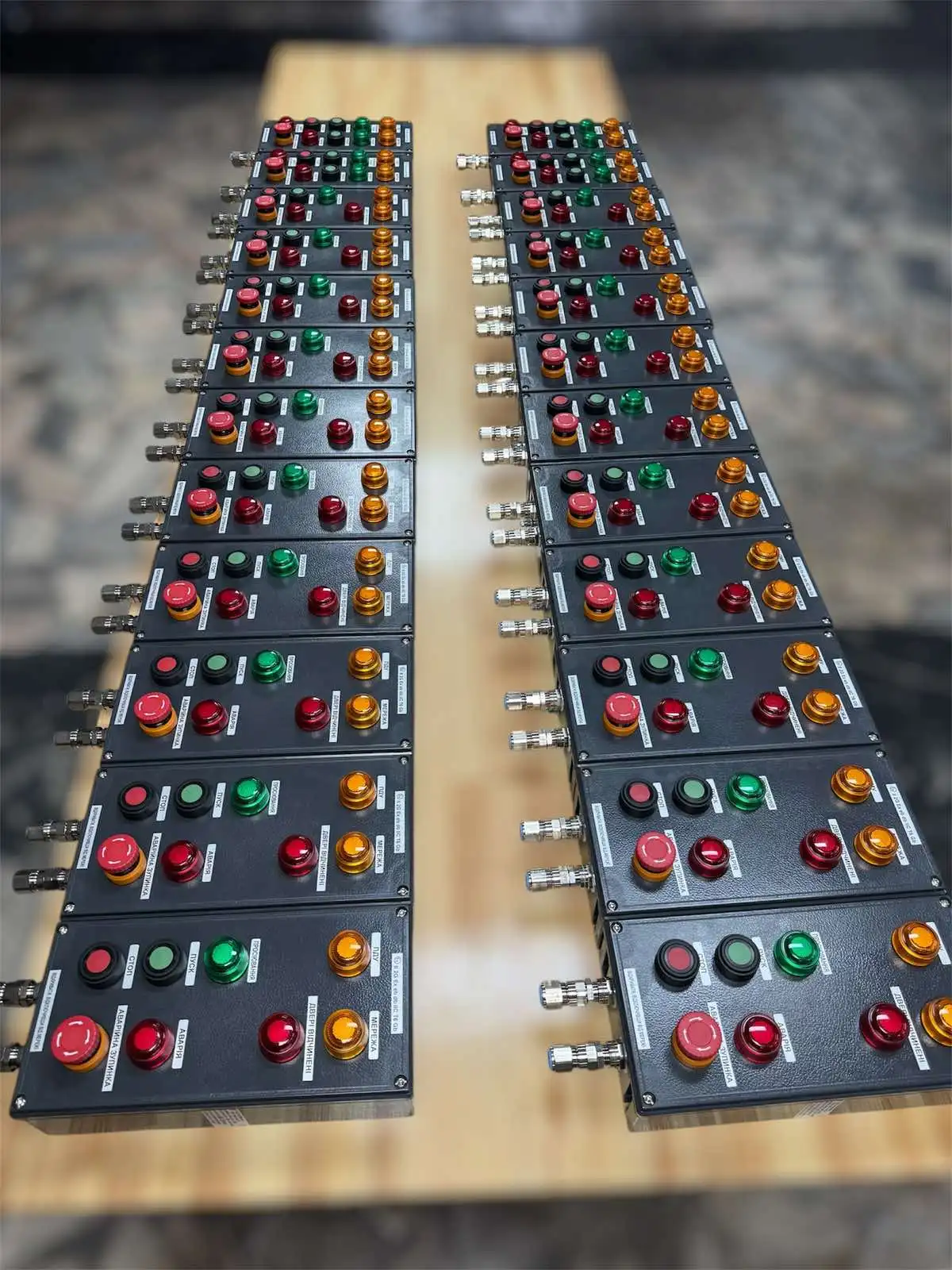

Пости можуть набиратися з окремих модулів і монтуватися на одній підставі. Оболонки модулів з'єднані між собою гвинтами через прокладки. Для проведення внутрішнього монтажу в місцях з'єднання оболонок передбачено прохідні отвори. Типи, кількість і розміщення модулів у постах визначаються замовником.
Пости являють собою оболонки коробчастої форми, виконані з пресматеріалу, що володіє високим ступенем механічної міцності. Між корпусом і кришкою встановлені гумові ущільнення, які забезпечують підвищений захист постів від зовнішніх впливів навколишнього середовища.

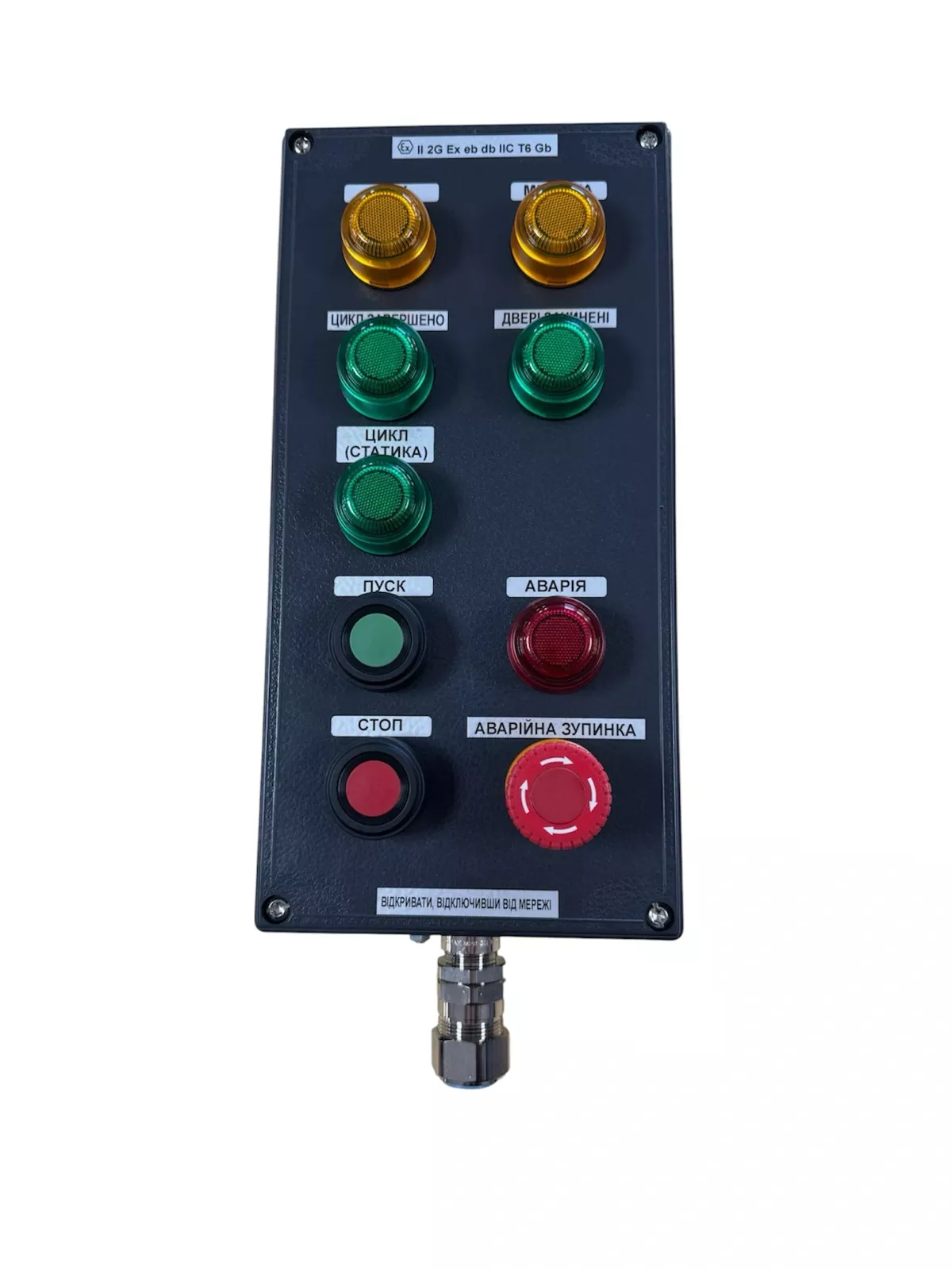

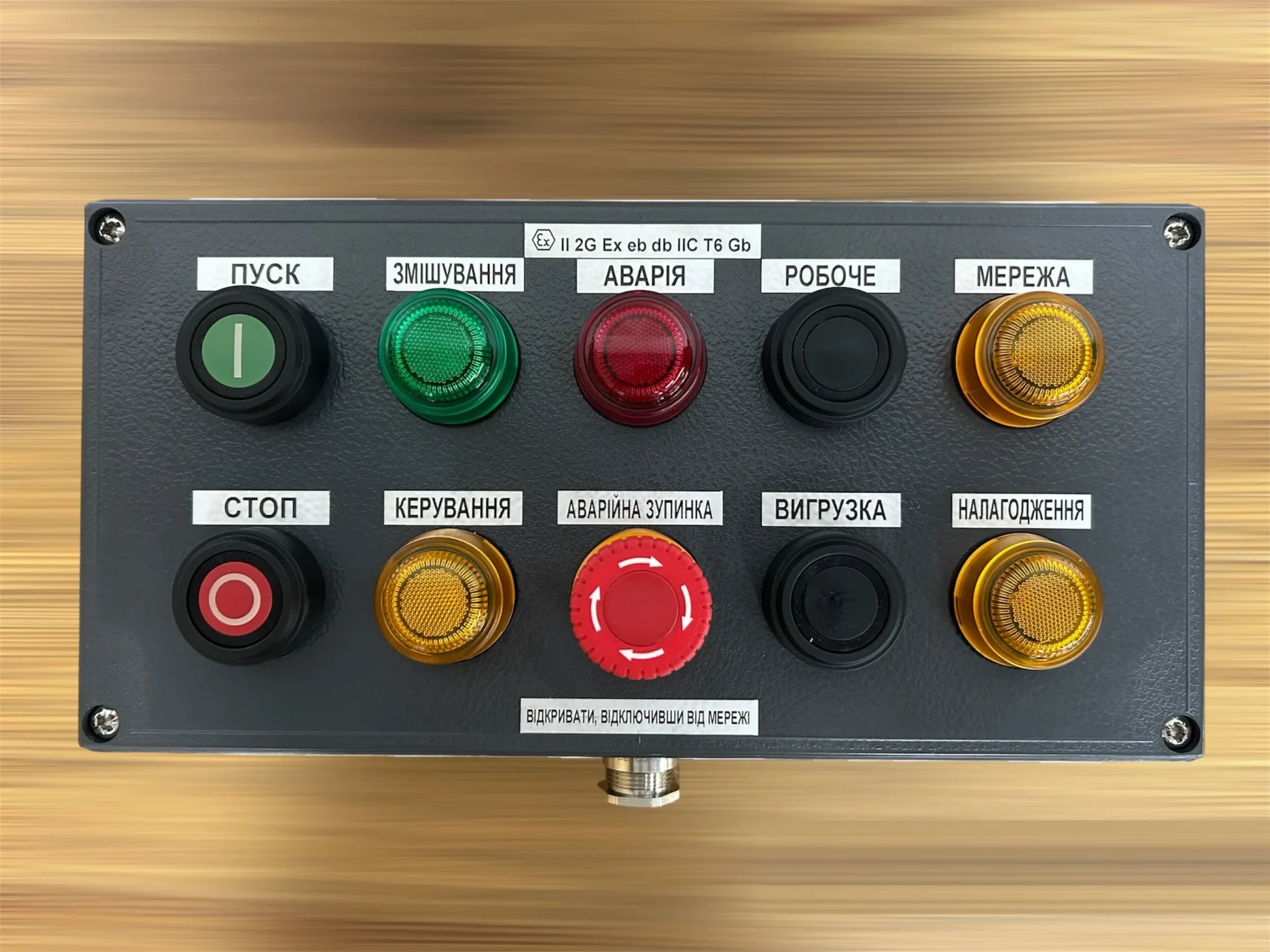

В оболонках постів можуть бути встановлені наступні функціональні елементи:

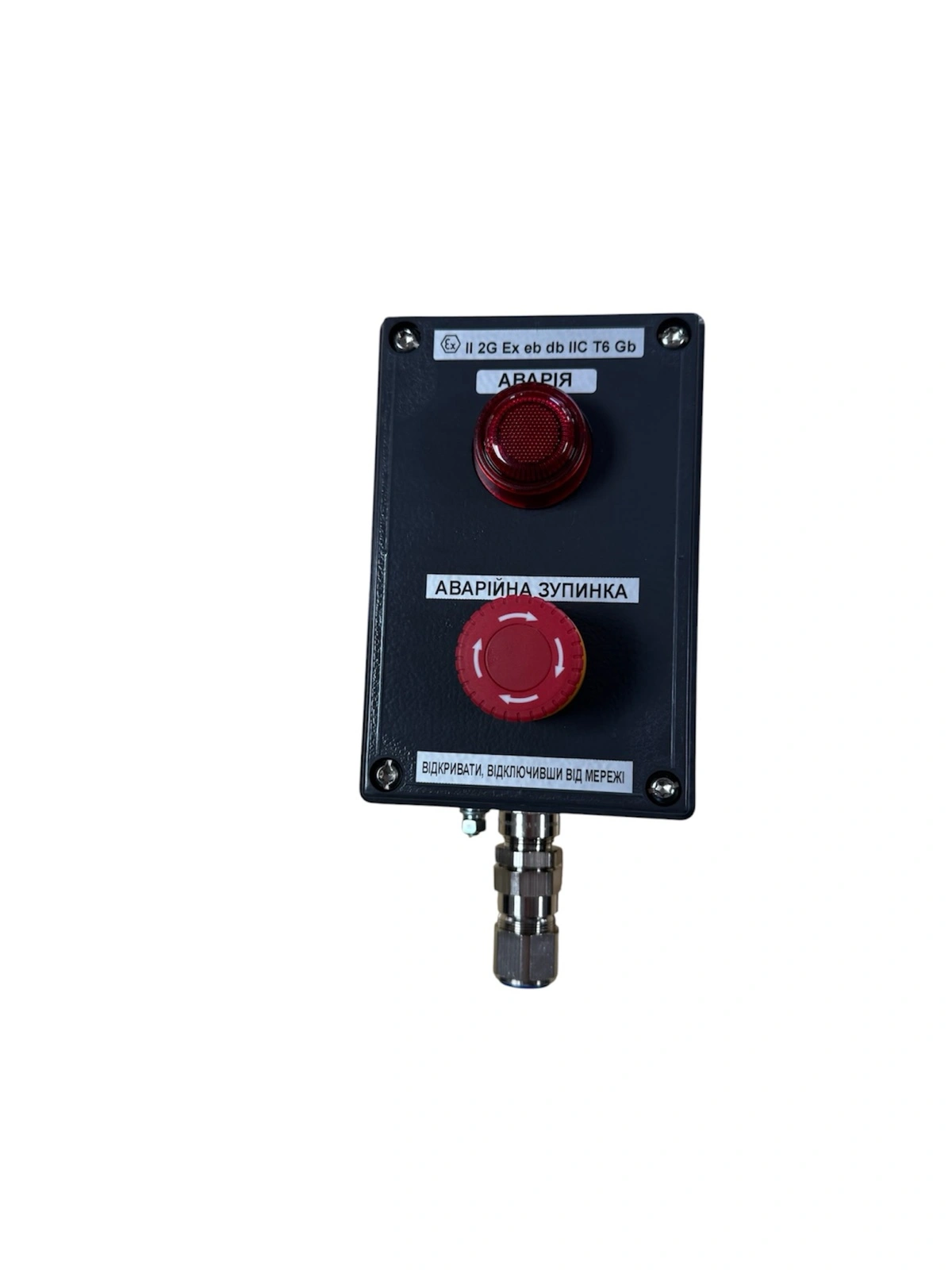

кнопки «ПУСК», «СТОП», «СТОП» з фіксацією («АВАРІЙНИЙ СТОП»);
перемикачі на два або три положення;
світлодіодні індикатори режимів роботи струмоприймачів;

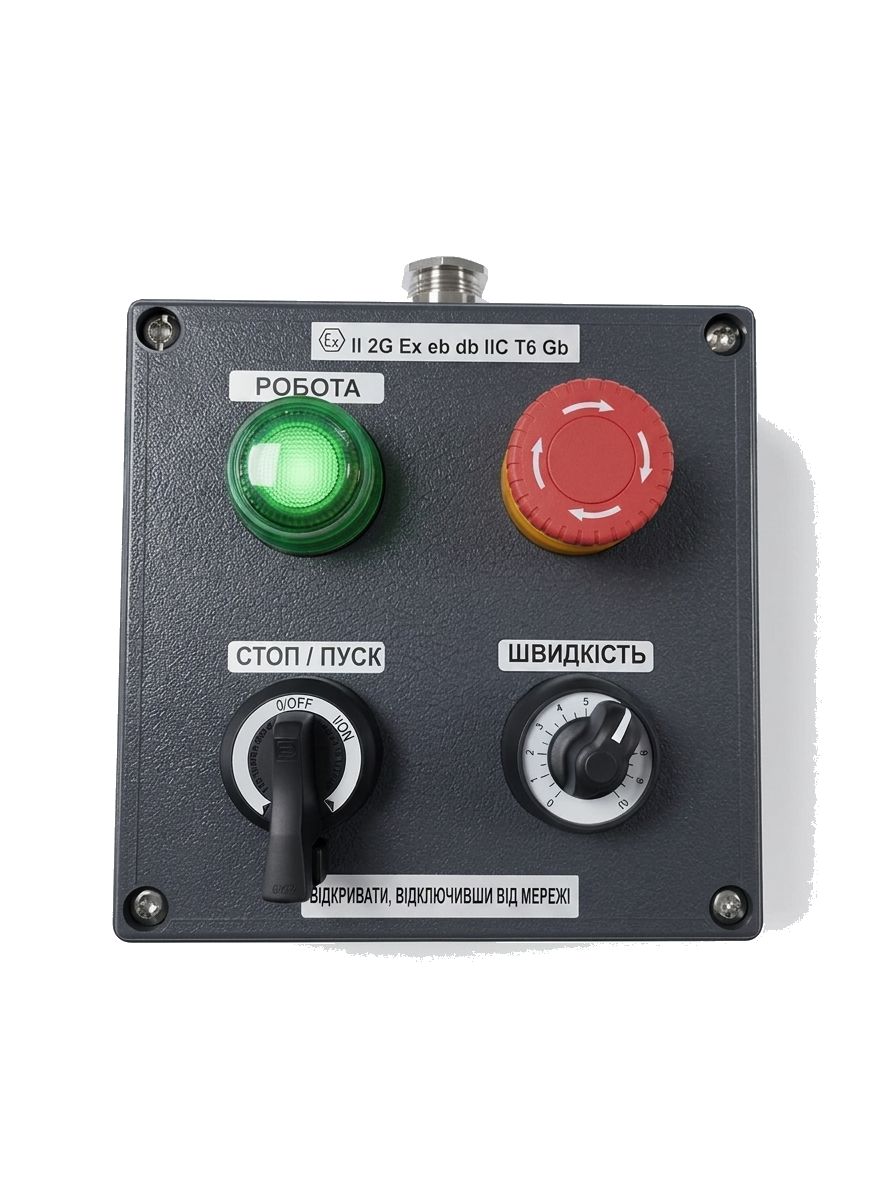

змінний резистор;
складальні контактні затискачі для підключення проводів з мідними або алюмінієвими жилами перетином до 2,5 мм²;
кабельні вводи з маркованням вибухозахисту Ex e.
У якості кнопок і перемикачів у постах застосовуються блоки контактні вибухозахищені типу БКВ або контактні елементи і перемикачі управління фірми «R. STAHL».
Пости керування вибухозахищені типу ПУВ виконані з видами вибухозахисту «вибухонепроникна оболонка «d»» по ДСТУ 7114:2009, «підвищена безпека «е»» по ДСТУ IEC 60079-7:2014 та видом захисту «n» за ДСТУ IEC 60079-15:2013, відповідають вимогам ДСТУ 7113:2009.
Умови експлуатації
Діапазон температур, висота, вібрації
Висота над рівнем моря: не більше 2000 м
Температура навколишнього повітря: від -40 до +45°С
Вібраційні навантаження: група механічного виконання М1
Навколишнє середовище: не повинно містити агресивних газів і пари в концентраціях, що руйнують деталі, складові частини постів або ізоляцію
Робоче положення в просторі: будь-яке
Гарантія
Умови гарантійного обслуговування
Виробник гарантує, що вибухозахищені пости керування типу ПУВ будуть надійно працювати при дотриманні споживачем умов експлуатації, транспортування та зберігання. Гарантійний термін — 12 місяців з дня введення в експлуатацію, але не більше 2-х років від дня постачання.
Часті запитання
Відповіді на найпоширеніші запитання
Тут є принципове обмеження, на яке варто звернути увагу ще на етапі проєкту: виконання з амперметром і світлодіодами мають рівень Gc (марковання II 3G), тобто призначені для зони класу 2. Для зони класу 1 підходить виконання без знаку — II 2G Ex eb db IIC T6 Gb. Якщо контроль струму потрібен саме в зоні 1, рішення потрібно шукати іншим шляхом (винести вимірювання за межі зони або застосувати інше обладнання) — узгодьте це з нашим інженером до замовлення.
КУ-В закриває просту задачу: до чотирьох елементів керування й індикації в одному корпусі. ПУВ обирають, коли потрібен амперметр, змінний резистор, перемикач на три положення або нестандартна кількість елементів — пост набирається з окремих модулів на спільній підставі, тобто кількість позицій практично не обмежена габаритом одного корпусу.
Так — це штатна опція. За погодженням із замовником виготовляється пост, який відрізняється від наведених в опитувальному листі, відповідно до вашої електричної схеми. Надішліть схему та бажане компонування лицьової панелі разом із запитом.
Модульна конструкція це передбачає: оболонки з'єднуються гвинтами через прокладки, а для внутрішнього монтажу в місцях з'єднання є прохідні отвори. Але роботи зі складанням і відновленням вибухозахисту не можна виконувати «на місці» довільно — узгодьте порядок дій із заводом, щоб не втратити сертифіковане виконання.
Як кнопки й перемикачі застосовуються вибухозахищені контактні блоки типу БКВ або контактні елементи та перемикачі керування R. STAHL. Якщо у вас на об'єкті вже уніфікований парк комплектуючих під один тип — вкажіть це в замовленні, щоб спростити подальше обслуговування та запас ЗІП.
До 2,5 мм² — це обмеження складальних контактних затискачів усередині поста. Якщо магістраль товща, її розводять через окрему коробку КСВ, а до поста заводять кабель меншого перерізу.
