Пристрій плавного пуску вибухозахищений типу УППВ призначений для пуску і зупинки асинхронних електродвигунів з короткозамкненим ротором за допомогою регулювання напруги, що подається на статор двигуна. Пристрій забезпечує оптимальну характеристику пуску / зупинки з мінімальними перевантаженнями за струмом для електродвигуна і для мережі живлення, а також обмеження механічних навантажень на технологічне обладнання.
Де і навіщо застосовується пристрій УППВ
Пристрій плавного пуску вибухозахищений типу УППВ призначений для пуску і зупинки асинхронних електродвигунів з короткозамкненим ротором за допомогою регулювання напруги, що подається на статор двигуна. Пристрій забезпечує оптимальну характеристику пуску / зупинки з мінімальними перевантаженнями за струмом для електродвигуна і для мережі живлення, а також обмеження механічних навантажень на технологічне обладнання.
Відповідає вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування у потенційно вибухонебезпечних середовищах (ТР1055).
Пристрій призначений для конвеєрів і інших машин, що експлуатуються на гірничорудних підприємствах і шахтах, в тому числі небезпечних по газу (метану) і / або вугільного пилу. Пристрій призначений для роботи в електричних мережах трифазного змінного струму з ізольованою нейтраллю.
Пристрої мають рівень вибухозахисту «вибухобезпечний»; види вибухозахисту «вибухонепроникна оболонка» і «іскробезпечне електричне коло»; марковання вибухозахисту – РВ 3В Іа по ГОСТ 12.2.020 (Ex dia I згідно ATEX). Ступінь захисту від зовнішніх впливів IР54 по ГОСТ 14254 (МЕК 60529).
Пристрої виготовляються для внутрішнього ринку і на експорт, відповідають вимогам технічних умов ТУ У 31.2-23189879-012: 2007.
У пристрої УППВ за погодженням із замовником можуть застосовуватися силові напівпровідникові блоки і мікропроцесорні контролери виробництва фірми Solcon Industries (Ізраїль), міжнародної компанії ABB або власного виробництва АТ «ДІГ».
Що забезпечує пристрій УППВ
Пристрій забезпечує виконання таких функцій:
Пристрій забезпечує наступні захисти і блокування:
Пристрій забезпечує індикацію наступних параметрів:
Виконання оболонки, відділень та вводів
Корпус пристрою являє собою встановлену на санчата зварену вибухонепроникну оболонку, що складається з трьох відділень: мережевого, апаратного та відділення контрольних ланцюгів.
Мережеве відділення призначене для введення кабелю живлення, кабеля головного електроприводу і кабелів допоміжного електроустаткування. Вступні пристрої силових ланцюгів забезпечують приєднання і вибухобезпечне ущільнення гнучкого або броньованого кабелю з сухою обробленням. Конструкцією пристрою передбачено два кабельних вводи діаметром 63 мм, чотири кабельних введення діаметром 32 мм. Між мережевим відділенням і відділенням контрольних ланцюгів передбачена вибухонепроникна перегородка.
Відділення контрольних ланцюгів складається з вступного відсіку і відсіку модуля управління і візуалізації (МУВ), розділених між собою перегородкою з отворами, призначеними для прокладки ланцюгів управління. У кожному з відсіків встановлені прохідні пробки, що забезпечують прокладку ланцюгів управління з апаратного відділення до відділення контрольних ланцюгів. Також у відділенні контрольних ланцюгів розташовані набори клемних колодок. Вступний відсік призначений для введення-виведення контрольних кабелів, що містять іскробезпечні кола. Для цього в ньому передбачені один кабельний ввід діаметром 40 мм і один кабельний ввід діаметром 32 мм. Вступний відсік закривається кришкою.
Відсік модуля МУВ призначений для установки модуля управління і візуалізації і трьох кнопок управління, розташованих на кришці. Модуль кріпиться до поворотної кришки, в якій є прямокутне оглядове вікно, закрите прозорим полікарбонатом для огляду екрану модуля МУВ. Кришка відсіку модуля МУВ кріпиться на поворотних петлях і закріплена до корпусу гвинтами з потайними головками під внутрішній шестигранний ключ.
Апаратне відділення містить лінійний і шунтуючий силові контактори, напівпровідниковий пристрій плавного пуску, джерела живлення, апаратуру управління і захисту. До складу апаратури цього відділення може входити силовий автоматичний вимикач. Кришки апаратного відсіку забезпечені петлями, що забезпечує зручність обслуговування пристрою.
Знімні кришки та кришки, що відкриваються, оболонок забезпечені попереджувальним написом «Відкривати, відключивши від мережі».
Корпус пристроїв мають зовнішні і внутрішні заземлюючі затиски.
Температура, вологість, запиленість, положення

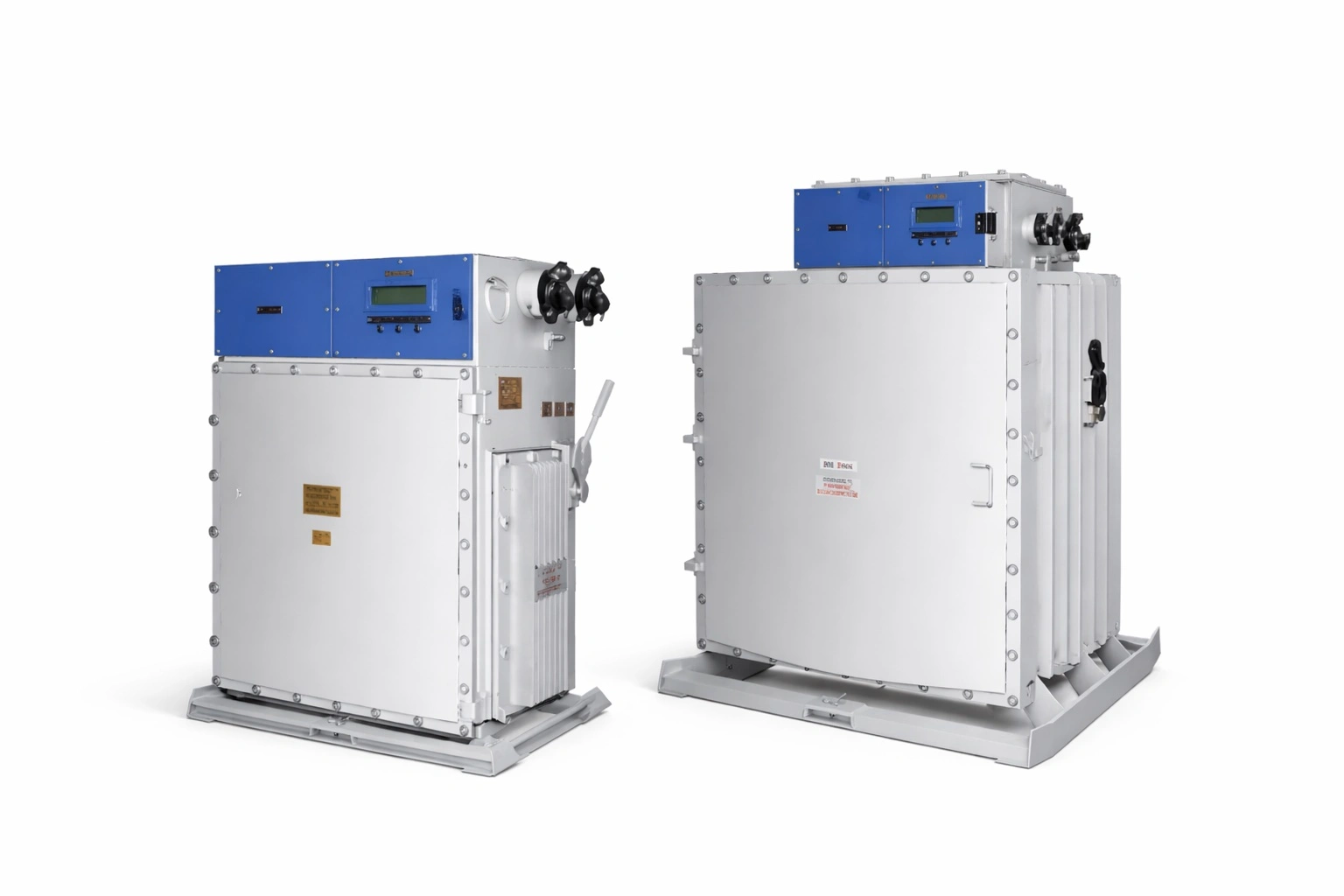

Пристрій УППВ для різних діапазонів струму

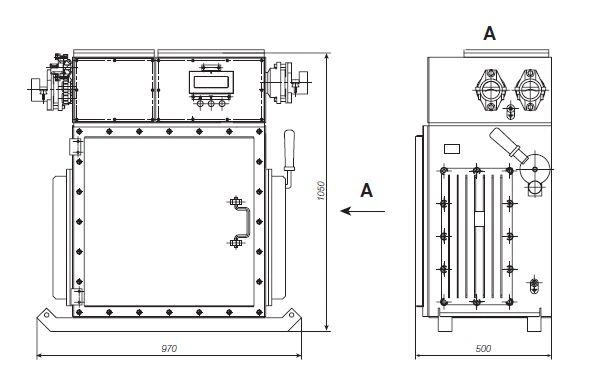

Рис. 1. Пристрій УППВ, струм 160…400 А. Маса не більше 400 кг

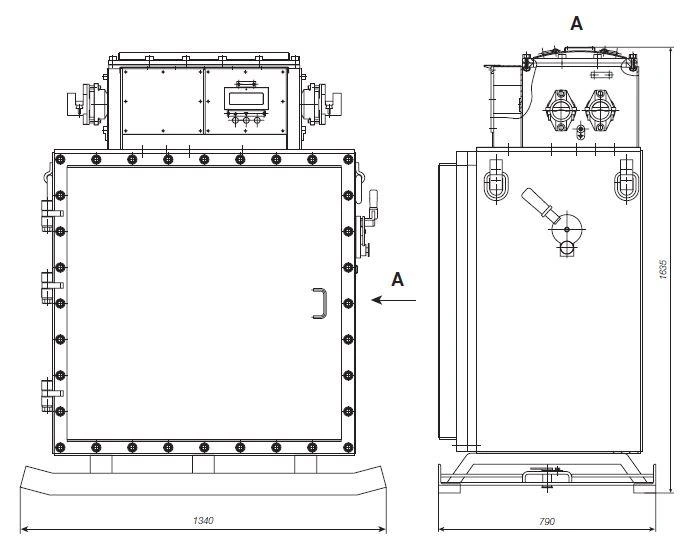

Рис. 2. Пристрій УППВ, струм 400…630 А. Маса не більше 900 кг
Відповіді на найпоширеніші запитання
Пристрій розрахований на роботу в електричних мережах трифазного змінного струму саме з ізольованою нейтраллю. Якщо на об'єкті інша схема мережі, обов'язково уточніть можливість застосування у інженера ДІГ до замовлення.
Номінальний струм (ХХХ А) і напруга (ХХХХ В) в умовному позначенні підбираються під параметри конкретного електродвигуна і режим його пуску. Точний підбір типорозміру краще погодити з інженером ДІГ, оскільки він залежить від пускового струму двигуна та умов експлуатації на об'єкті.
За погодженням із замовником у пристрої можуть застосовуватися силові напівпровідникові блоки і мікропроцесорні контролери виробництва Solcon Industries (Ізраїль), ABB, або власного виробництва АТ «ДІГ». Бажаний варіант варто вказати при замовленні.
Пристрій передбачає можливість прямого пуску електродвигуна через шунтуючий контактор в обхід напівпровідникового пристрою плавного пуску, а також аварійну зупинку електроприводу при відмові та кнопкою «Аварійний стоп».
Вкажіть параметри — підберемо оптимальний варіант
