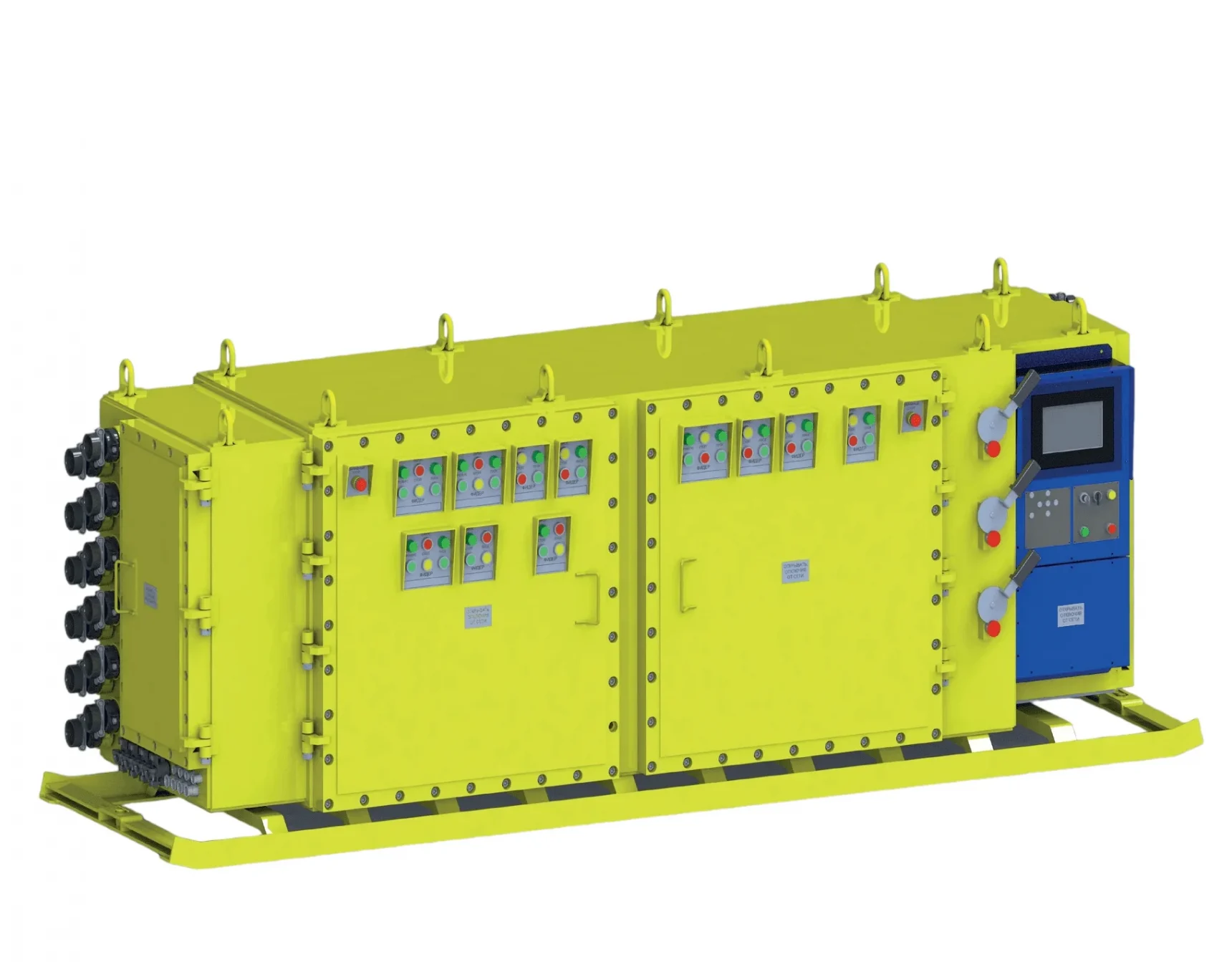

Пристрій вибухозахищений для підземних машин типу УВПМ

Name: Пристрій вибухозахищений для підземних машин УВПМ
Brand: ДІГ
Availability: InStock

Пристрій вибухозахищений для підземних машин УВПМ призначений для управління і захисту асинхронних двигунів підземних машин напругою 1140/660 в вугільних шахтах, в тому числі небезпечних по газу (метану) або пилу.

Замовити / Розрахувати вартість

Призначення та опис

Де і навіщо застосовується пристрій УВПМ

Пристрій вибухозахищений для підземних машин УВПМ призначений для управління і захисту асинхронних двигунів підземних машин напругою 1140/660 в вугільних шахтах, в тому числі небезпечних по газу (метану) або пилу.

Виконання пристрою

ПМ, ЗК і ПК — залежно від типу керованої машини

Виконання ПМ:

дистанційне включення, відключення і реверсування двигуна з іскробезпечними колами із захистом від втрати керованості;
закорочування ротора двигуна; подача на статор двигуна в режимі динамічного гальмування регульованого по величині постійного струму.

Виконання ЗК і ПК:

дистанційне включення і відключення питомих двигунів з іскробезпечними колами із захистом від втрати керованості;
дистанційне включення і відключення питомих двигунів по іскробезпечному інтерфейсу RS485.

Функції пристрою УВПМ

Захисти, блокування, індикація та додаткові можливості

Пристрій забезпечує наступні захисти і блокування:

максимальний струмовий захист;
захист від перекидання двигуна;
захист від перевантаження по струму двигуна;
захист від неприпустимої асиметрії (обриву) фаз;
прогностичний контроль ізоляції приєднання, яке відходить;
захист від замикань в ланцюгах дистанційного керування;
захист від обриву вимірювального ланцюга датчиків струмового захисту;
забезпечення необхідної технологічної витримки часу на включення двигуна;
електричне блокування, що забезпечує неможливість відключення роз'єднувача під струмовим навантаженням.

Пристрій забезпечує індикацію:

напруги мережі;
струму приєднання, яке відходить;
опору ізоляції приєднання, яке відходить;
значень уставок струмового захисту;
спрацьовування захистів і блокувань.

Додаткові функції:

реєстрація струмового навантаження, спрацьовування захистів і блокувань, змін уставок струмових захистів на витягає носій і передача інформації по іскробезпечному інтерфейсу RS485;
підключення зовнішніх датчиків тиску, витрати, швидкості і положення об'єктів, обробка і передача цієї інформації по іскробезпечному інтерфейсу RS485.

УВПМ–ХХ–ХХХ У5

У — пристрій
В — вибухозахищене
П — підземних
М — машин
ХХ — тип машини: ПМ — підйомні машини, ЗК — забійні комплекси, ПК — прохідницькі комбайни
ХХХ — номінальний струм, А
У — кліматичне виконання по ГОСТ 15150-69
5 — категорія розміщення по ГОСТ 15150-69

Виконання по вибухозахисту: РВ 3ВИа с, РВ Іа — для внутрішніх поставок.

Гарантійний термін

12 місяців з дня введення в експлуатацію

Умови експлуатації

Температура, вологість, запиленість, нахил

температура навколишнього повітря від −5°С до +35°С;
верхнє значення відносної вологості повітря (98±2)% при температурі навколишнього середовища +35°С;
запиленість навколишньої атмосфери не більше 1200 мг/м³;
нахил в будь-яку сторону від горизонтального положення до 15°;
зміна напруги живильної мережі від 85% до 110% номінального значення.

Часті запитання

Відповіді на найпоширеніші запитання

Виконання ПМ призначене для підйомних машин і забезпечує дистанційне включення, відключення та реверсування двигуна з динамічним гальмуванням. Виконання ЗК і ПК (для забійних комплексів і прохідницьких комбайнів) — це дистанційне включення й відключення двигунів, у тому числі по іскробезпечному інтерфейсу RS485. Яке виконання підходить саме для вашого обладнання, краще уточнити у інженера.

Так, пристрій передає інформацію про струмове навантаження, спрацьовування захистів і блокувань та зміни уставок по іскробезпечному інтерфейсу RS485, а також може приймати дані від зовнішніх датчиків тиску, витрати, швидкості і положення об'єктів.

Потрібно визначити тип керованої машини (ПМ, ЗК або ПК) та номінальний струм у амперах — саме ці параметри (ХХ і ХХХ) визначають конкретне виконання пристрою в умовному позначенні. Точний підбір під ваше обладнання варто узгодити з інженером.

Пристрій призначений для роботи з асинхронними двигунами напругою 1140/660 В — конкретні деталі виконання під вашу мережу живлення краще уточнити у інженера при замовленні.
