Пристрій з’єднувальний вибухозахищений низьковольтний типу УСВН призначений для з’єднання кабелів з мідними і алюмінієвими жилами в силових колах постійного і змінного струму напругою 380, 400, 440, 600, 660 В, експлуатації у вибухонебезпечних зонах.
Де і навіщо застосовується пристрій УСВН
Пристрій з'єднувальний вибухозахищений низьковольтний типу УСВН призначений для з'єднання кабелів з мідними і алюмінієвими жилами в силових колах постійного і змінного струму напругою 380, 400, 440, 600, 660 В, експлуатації у вибухонебезпечних зонах.
Пристрій УСВН має вид вибухозахисту «захист виду “е”» згідно з ГОСТ 22782.7 (ГОСТ Р 51330.8) з маркованням вибухозахисту 2ExeIICT5; ступінь захисту пристрою від зовнішніх впливів не нижче IP65 згідно з ГОСТ 14254.
Що забезпечують пристрої залежно від типовиконання
Пристрої, залежно від типовиконання і номінального струму, забезпечують:
Основні електричні параметри
Т — з трансформатором струму; без вказівки знаку — без трансформатора струмуКорпус, кабельні вводи, контактні блоки та типовиконання

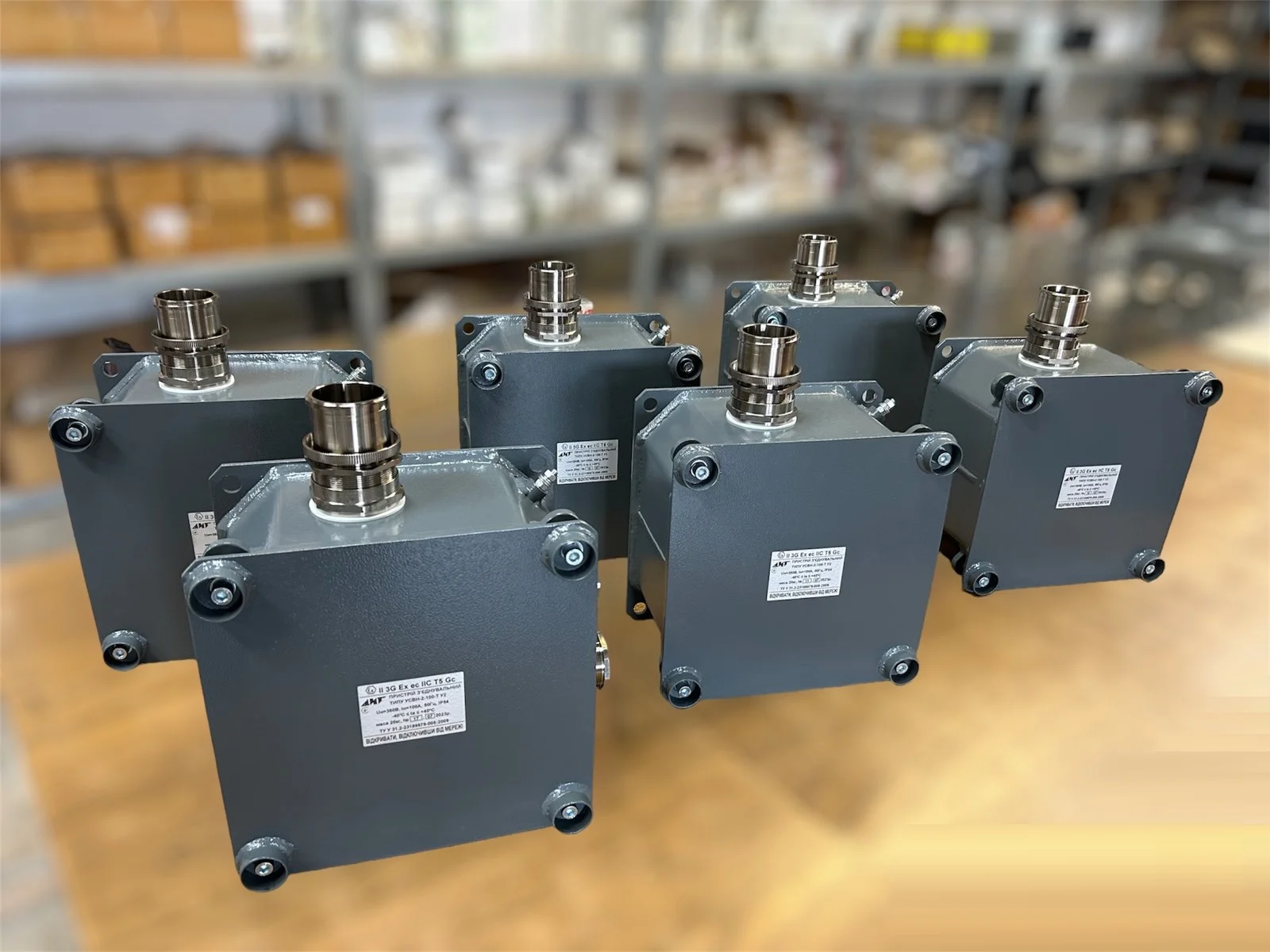

Усі шість типовиконань пристроїв мають уніфіковану конструкцію і обираються залежно від номінального струму пристрою, кількості і типу контактних затискачів, кількості і типорозміру кабельних вводів.

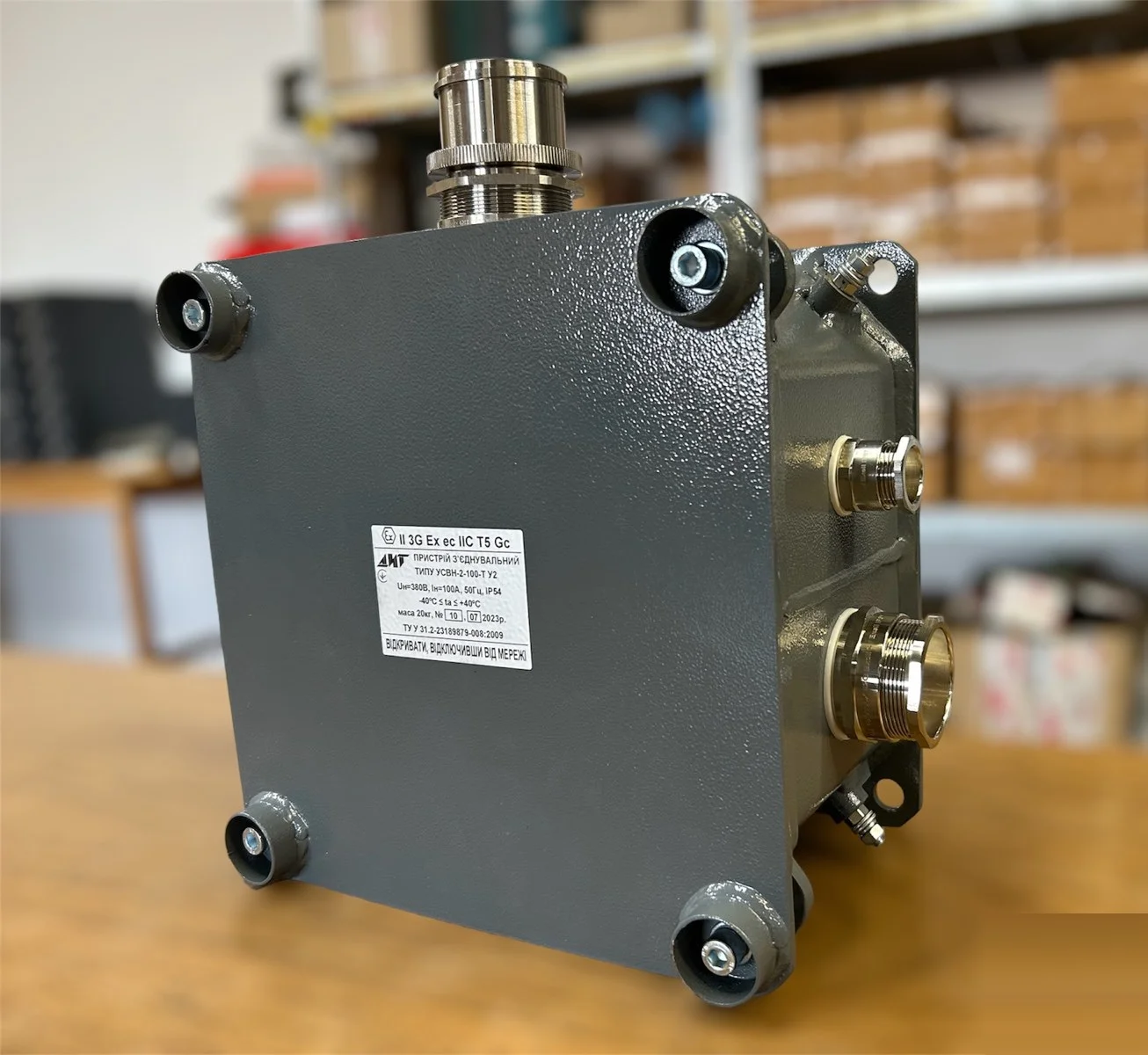

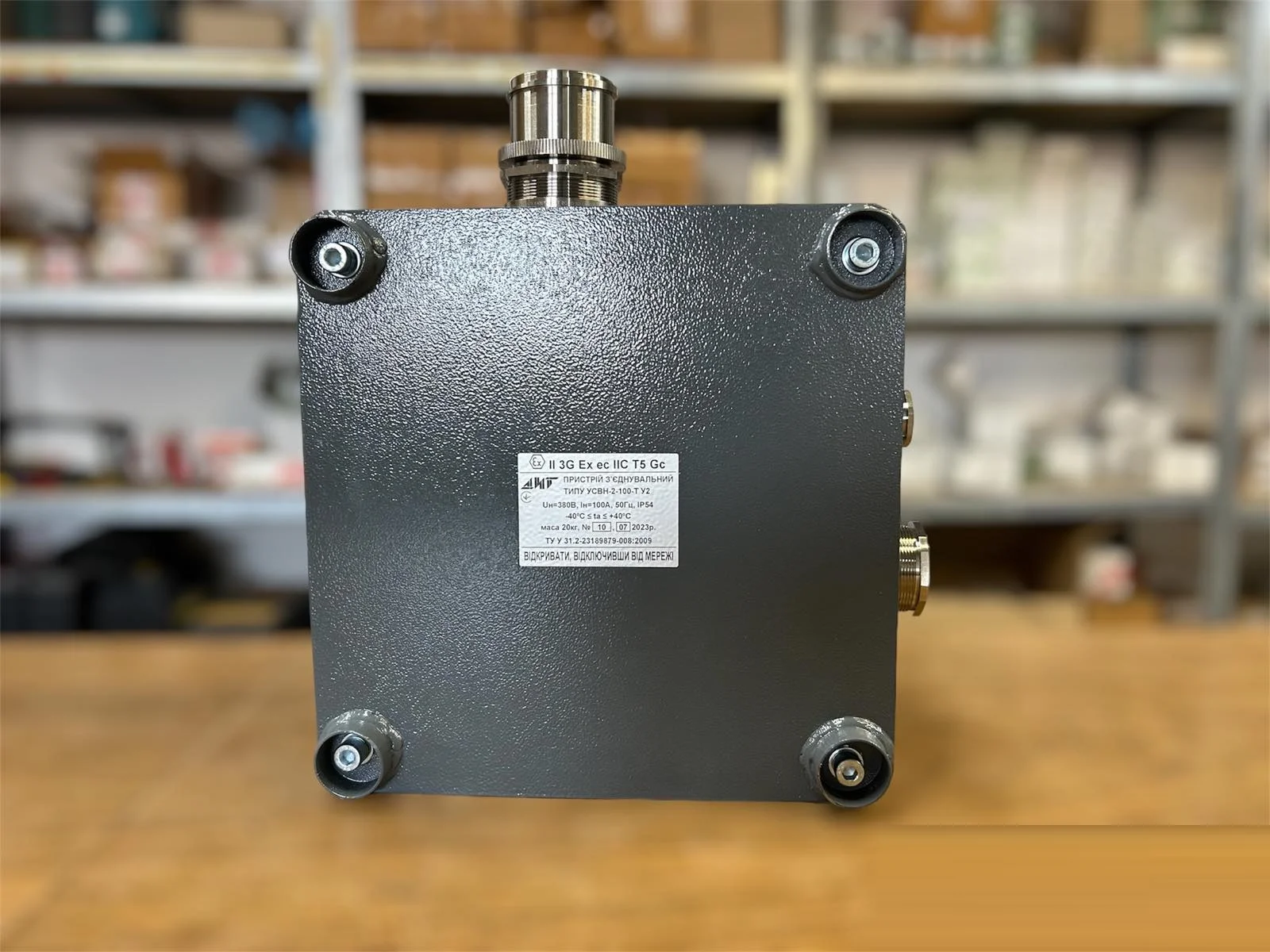

Пристрій являє собою металевий корпус з кришкою, кабельними вводами і контактним блоком. Захист пристрою від пилу і вологи забезпечується гумовим ущільненням на кришці, виготовленим з маслобензостійкої гуми з відповідною температурою експлуатації, на яку розрахований пристрій.
Кабельні вводи призначені для під'єднання гнучкого або броньованого кабелю і складаються з гнізда, привареного до корпусу, муфти, кільця ущільнювача і притискної скоби. Захист жил і кабелю від висмикування забезпечується конструкцією кабельного вводу та застосуванням скоби.
Ущільнення кабелю в кабельному вводі здійснюється за допомогою кільця ущільнювача, пресованого з маслобензостійкої гуми з відповідною температурою експлуатації, в якому прорізані діаметральні надрізи.
Зовнішній діаметр кабелю, що вводиться, повинен бути на 1–1,5 мм менше внутрішнього діаметра кільця ущільнювача. Діаметр кільця встановлюється відповідно до діаметра застосованого кабелю шляхом видалення зайвих шарів гуми.
Заземлювальні жили підведених кабелів приєднуються до заземлювальних затискачів, що встановлені поряд з кабельними вводами.
У пристроях до 300 А (типовиконання 1 … 5) для з'єднання кабелів застосовуються контактні блоки, які являють собою панель з набором контактних гвинтових затискачів (клем) типу WDU для вибухонебезпечних середовищ фірми «Weidmuller».
Гвинтовий затискач являє собою кручену клітку і гвинт, виконані із загартованої сталі, що гарантує велике зусилля затиску. Гвинт і клітка притискають провід до шини, що проводить струм, і гарантують надійне вібростійке з'єднання між провідником і струмовою шиною. Перевагою використання клем типу WDU є великий діапазон перерізів проводів, що затискаються; крім того, допускається в разі необхідності підключення двох провідників до однієї клеми, але сумарний струм по двох провідниках не повинен перевищувати номінального струму клеми.
Застосування сполучних містків дозволяє розширити функціональні можливості пристроїв: забезпечити транзит і під'єднання додаткових джерел живлення. Для забезпечення протікання через пристрій номінального струму 400 А (630 А) необхідне паралельне вмикання двох кабелів на номінальний струм 220 А (350 А) кожен. Для цього розроблена конструкція пристрою (типовиконання 6) зі спеціальним контактним блоком ДІГ.687225.019, який забезпечує підключення однойменних жил від двох паралельних кабелів на одну струмопровідну пластину через окремі затискачі. Таких струмопровідних пластин у контактному блоці три, вони ізольовані одна від одної і від корпусу пристрою та розраховані на протікання по кожній з них номінального струму 400 А (630 А). Електричний контакт між жилою і струмопровідною пластиною забезпечується притисненням її до пластини болтами через натискні планки.
Крім основних типовиконань пристроїв УСВН, представлених у таблиці, можливе виготовлення інших конструкцій, наприклад з непарною кількістю кабельних вводів. Не виключається можливість виготовлення пристрою з кабельними вводами різного діаметра. У таких конструкціях контактні затискачі з'єднані по два, що дозволяє розширити функціональні можливості пристроїв.
У пристроях відсутні елементи, які іскрять, усі неізольовані струмоведучі частини поміщені в оболонку, що має високий ступінь механічної міцності за ГОСТ 22782.0 (ГОСТ Р 51330.0) і ступінь захисту від зовнішніх впливів IP65 за ГОСТ 14254.
Розміри за типовиконаннями УСВН-1 … УСВН-6
| Найменування | А, мм | В, мм | С, мм |
|---|---|---|---|
| УСВН-1 | 450 | 450 | 150 |
| УСВН-2 | 450 | 450 | 180 |
| УСВН-3 | 510 | 400 | 190 |
| УСВН-4 | 645 | 515 | 200 |
| УСВН-5 | 715 | 720 | 210 |
| УСВН-6 | 840 | 720 | 290 |
Висота, температура, вібрація, середовище
Відповіді на найпоширеніші запитання
Типовиконання визначається трьома чинниками: номінальним струмом, кількістю та типом контактних затискачів і кількістю та типорозміром кабельних вводів. Виконання 1–5 (до 300 А) будуються на клемах WDU, виконання 6 — на спеціальному контактному блоці для паралельних кабелів. Габарити зростають від 450×450×150 мм (УСВН-1) до 840×720×290 мм (УСВН-6) — це варто врахувати при компонуванні на об'єкті.
Одиночний кабель такого перерізу практично неможливо завести й надійно затиснути у вводі, тому струм розподіляють на два кабелі по 220 А (350 А) кожен. Для цього призначене типовиконання 6 зі спеціальним контактним блоком ДІГ.687225.019: однойменні жили обох кабелів приєднуються до однієї струмопровідної пластини через окремі затискачі.
Кільце має діаметральні надрізи: зайві шари гуми видаляються так, щоб внутрішній діаметр кільця був на 1–1,5 мм більший за зовнішній діаметр кабелю. Занадто велике кільце не забезпечить IP65, занадто мале — пошкодить оболонку кабелю. Це найчастіше джерело втрати герметичності при монтажі, тому перевіряти зазор варто до затягування скоби.
Так, клеми WDU це допускають, але сумарний струм по двох провідниках не повинен перевищувати номінального струму клеми. Для транзиту й підключення додаткових джерел живлення передбачені також сполучні містки — це акуратніше рішення, ніж здвоєння жил у затискачі.
Вона дозволяє знімати струмовий сигнал прямо в точці з'єднання кабелів і передавати його на прилади контролю технологічного процесу — без окремої вибухозахищеної оболонки під трансформатор. Опція діє для установок змінного струму 50/60 Гц з номінальною напругою до 0,72 кВ і позначається літерою «Т» в умовному позначенні.
