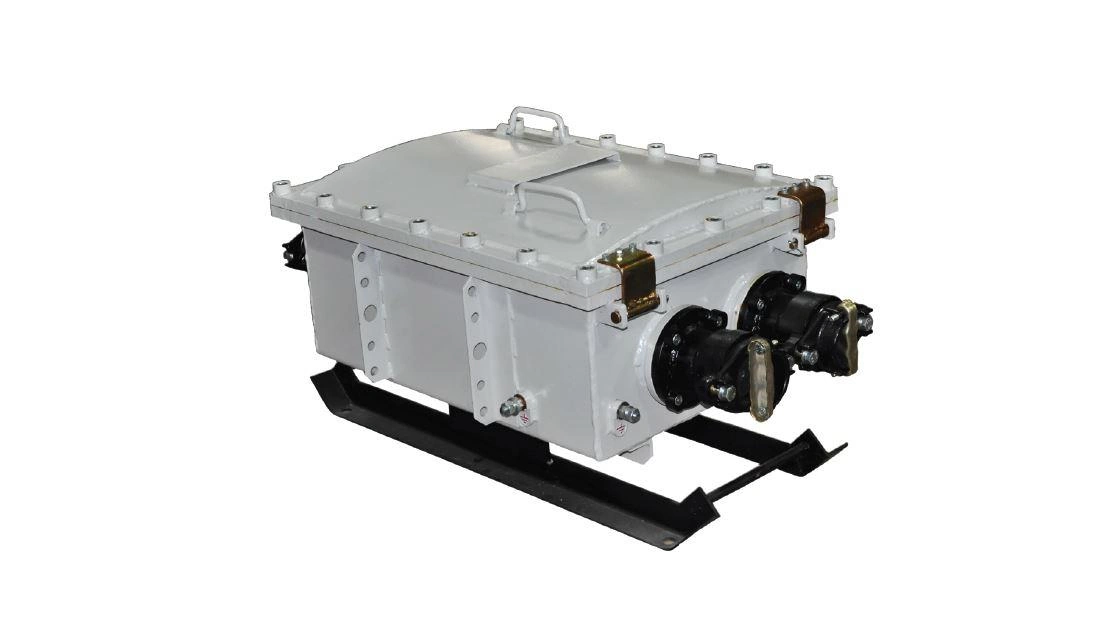

Пристрій з’єднувальний вибухозахищений високовольтний типу УСВВ

Name: Пристрій з’єднувальний вибухозахищений високовольтний типу УСВВ
Brand: ДІГ
Availability: InStock

Пристрій з’єднувальний вибухозахищений високовольтний типу УСВВ призначений для з’єднання і розгалуження броньованих і гнучких кабелів з мідними і алюмінієвими жилами при їх експлуатації в трифазних мережах змінного струму з ізольованою нейтраллю і номінальною напругою 6 кВ промислової частоти.

УСВВ мають марковання вибухозахисту

РВ 4В | РВ Ехd1 | 1ЕхdIIВT4

Замовити / Розрахувати вартість

Призначення та умови застосування

Де і навіщо застосовується пристрій УСВВ

Пристрій з'єднувальний вибухозахищений високовольтний типу УСВВ призначений для з'єднання і розгалуження броньованих і гнучких кабелів з мідними і алюмінієвими жилами при їх експлуатації в трифазних мережах змінного струму з ізольованою нейтраллю і номінальною напругою 6 кВ промислової частоти.

Пристрої призначені для експлуатації в наступних умовах:

підземних виробок шахт і копалень, небезпечних по газу (метану) і вугільному пилу, з маркованням вибухозахисту: РВ 4В, РВ Ехd1;
у вибухонебезпечних зонах, де можливе утворення вибухонебезпечних сумішей категорій IIA і IIВ, груп Т1, Т2, Т3, Т4, з маркованням вибухозахисту 1ЕхdIIВT4.

Конструкція

Виконання корпусу та кабельних вводів

Пристрій з'єднувальний являє собою металевий корпус з кришкою, який утворює вибухонепроникну оболонку.

У корпусі на опорних ізоляторах встановлені струмопровідні шини з контактними затискачами, до яких за допомогою пластин і болтів приєднуються жили живлячих і відхідних кабелів. На бічних поверхнях корпусу є фланці, до яких приєднуються кабельні вводи. Невикористаний бічний фланець під кабельний ввід закривається кришкою.

До кожного пристрою може бути одночасно приєднано до чотирьох кабелів. Корпус пристрою встановлюється на санчатах у вертикальному або горизонтальному положенні. Кабельний ввід складається з корпусу, кільця ущільнювача, натискного фланця, затиску для закріплення оболонки кабелю, манжети для закріплення жил кабелю в перегородці.

Номінальна напруга мережі

6 кВ

Номінальний струм в тривалому режимі

до 400 А

Переріз жил силових кабелів, що приєднуються

25–120 (240) мм²

Кількість кабельних вводів для силових кабелів

2, 3, 4 шт

Кількість кабельних вводів для контрольних кабелів

1 шт

УСВВ–6–400–ХХХХХ–ХХ

УСВВ — пристрій сполучний вибухозахищений високовольтний
6 — номінальна напруга, кВ
400 — номінальний струм, А
ХХХХХ — шифри (в порядку зростання) виробів, що приєднуються до корпусу пристрою:
1. кабельний ввід під заливку для броньованого кабелю діаметром до 32 мм;
2. кабельний ввід під заливку для броньованого кабелю діаметром від 32 до 63 мм;
3. кабельний ввід без заливки для кабелю діаметром до 32 мм;
4. кабельний ввід без заливки для кабелю діаметром від 32 мм до 63 мм;
5. кришка для заглушки вільних фланців кабельних вводів;
6. пристрій із захистом від несанкціонованого доступу до частин внутрішнього обсягу, що знаходяться під напругою, і з кабельним вводом без заливки для контрольного кабелю діаметром до 32 мм;
7. кабельний ввід під заливку для броньованого кабелю діаметром від 66 до 76 мм (постачається за спеціальним замовленням за погодженням із замовником).
ХХ — кліматичне виконання У, УХЛ і категорія розміщення 2, 5 по ГОСТ 15150

Гарантійний термін

12 місяців

Умови експлуатації

Висота, температура, вібрація, середовище

висота над рівнем моря — не більше 1000 м;
температура навколишнього повітря — від −40 до +45°С;
вібраційні навантаження в місцях установки повинні відповідати групі механічного виконання М1;
навколишнє середовище не повинно містити агресивних газів і пари в концентраціях, що руйнують деталі або складові частини коробок і ізоляцію.

Часті запитання

Відповіді на найпоширеніші запитання

До одного пристрою одночасно можна приєднати до чотирьох кабелів — конкретна кількість силових (2, 3 або 4) і контрольних вводів визначається шифром ХХХХХ в умовному позначенні під час замовлення.

Ввід «під заливку» герметизує кабель компаундом, тоді як ввід «без заливки» використовує механічний затиск і манжету. Обидва типи доступні для діаметрів кабелю до 32 мм і від 32 до 63 мм — тип вибирається відповідно до умов монтажу на об'єкті, тож перед замовленням варто уточнити оптимальний варіант у інженера.

Так, кабельний ввід під заливку для броньованого кабелю діаметром від 66 до 76 мм постачається за спеціальним замовленням за погодженням із замовником (шифр 7 в умовному позначенні).

Кліматичне виконання (У або УХЛ) і категорія розміщення (2 або 5 по ГОСТ 15150) задаються при замовленні шифром ХХ в умовному позначенні, тому пристрій можна підібрати як для приміщення, так і для зовнішньої установки — конкретну категорію для вашого об'єкта краще узгодити з інженером.
