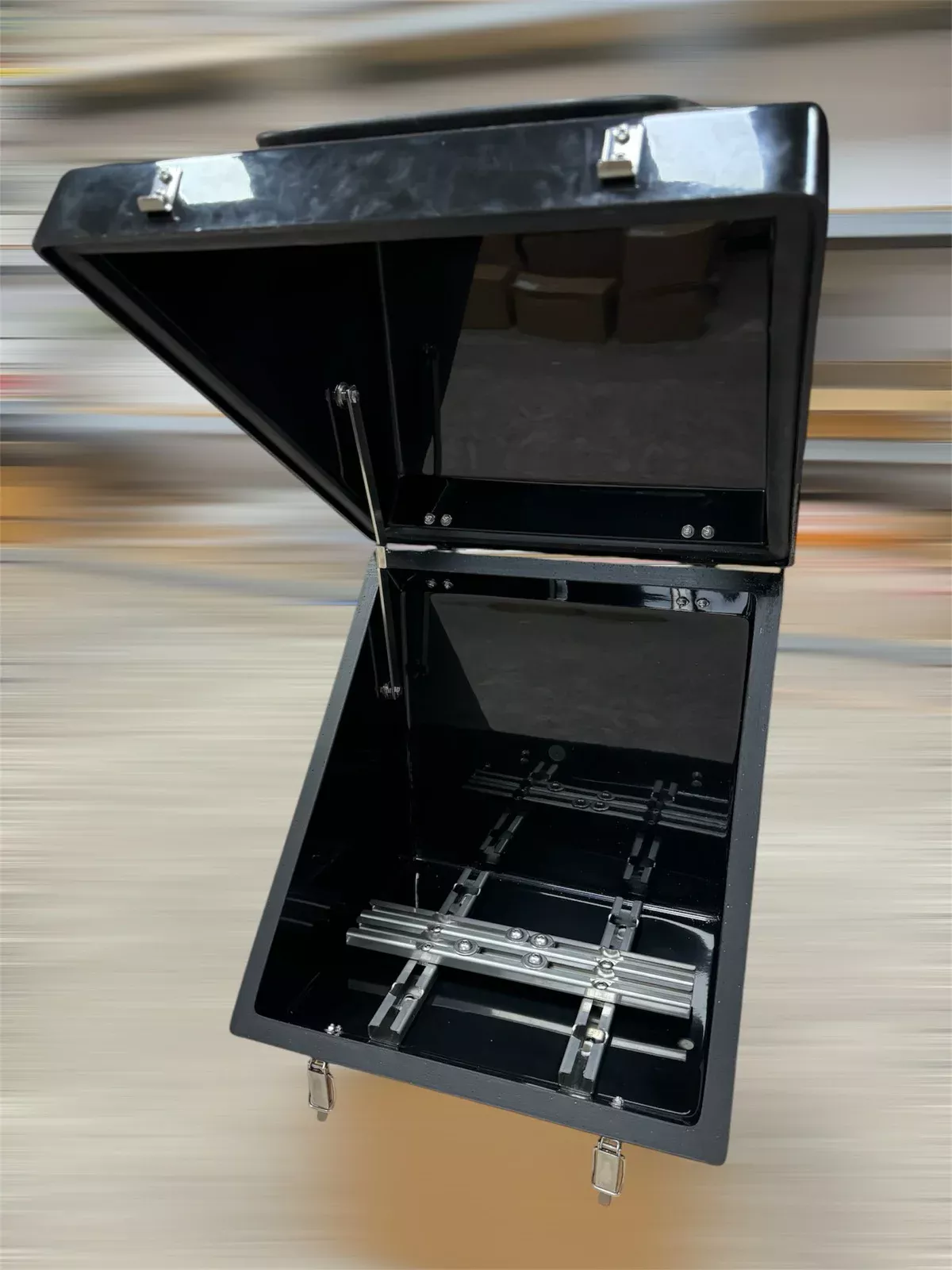

Приладова захисна шафа типу SP - відкрита

Приладова захисна шафа типу SP - внутрішнє кріплення

Приладова захисна шафа типу SP - вид позаду

Приладова захисна шафа типу SP - вид спереду

Виробництво «ASE ATEX»

Нафтопереробка
Газова промисловість
Хімічна промисловість
Енергетична промисловість
Вибухонебезпечні зони

Приладові шафи SP (КВПіА) вибухозахищені GRP

Name: Приладові шафи SP (КВПіА) вибухозахищені GRP
Brand: ДІГ
Availability: InStock

Приладові захисні шафи типу SP (захисні кожухи КВПіА) призначені для надійного захисту елементів промислової автоматизації, датчиків та вимірювальних приладів від механічних пошкоджень, агресивних хімічних факторів, корозії, ультрафіолетового випромінювання (УФ) та несанкціонованого доступу

Вибухонебезпечні зони
1, 2 (IIA, IIB, IIC) та 21, 22

Замовити або Розрахувати вартість

Опис

Захисні приладові шафи (термошафи КВПіА) для вибухонебезпечних зон

Приладові захисні шафи типу SP призначені для розміщення та захисту польових приладів КВПіА на об'єктах нафтової, газової, нафтохімічної, хімічної, енергетичної, гірничодобувної, металургійної, харчової та інших галузей промисловості. Забезпечують надійний захист обладнання від атмосферних впливів, механічних пошкоджень, корозії, низьких температур і несанкціонованого доступу, а також можуть експлуатуватися у вибухонебезпечних зонах при відповідному виконанні.

Як обрати обладнання для відкритих майданчиків, де взимку температура нижча за −20 °C, — у статті про газові підприємства.

Варіанти виконання та комплектації

Базові та додаткові конфігурації шаф SP

Стандартний варіант — загальнопромислове захисне виконання;
З електричним підігрівом (термошафа) — у стандартному та вибухозахищеному виконанні для зон EEx;
Інтегровані блоки — з колектором на 1–5 клапанів;
Антистатичний дизайн — для середовищ із високими вимогами до вибухобезпеки;
З оглядовим вікном — герметичне вікно із загартованого скла в передній панелі (кришці) для моніторингу показників приладів без відкривання шафи;
Додаткові опції — внутрішня теплоізоляція, патентний або баскський замок.

Можливе виготовлення індивідуальних версій за технічним завданням замовника.

Зовнішні розміри

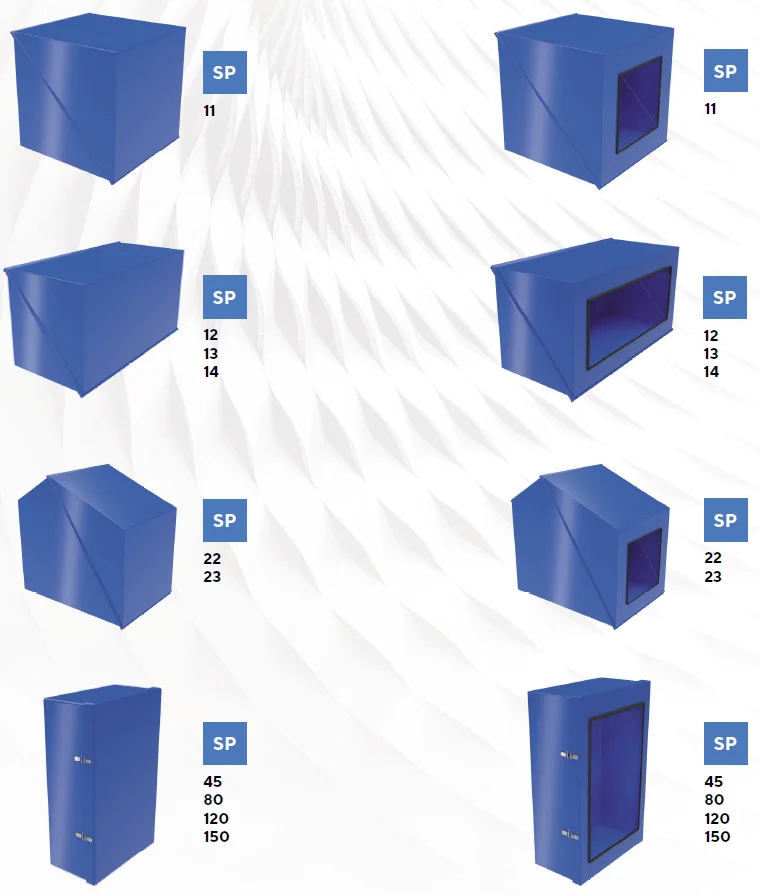

Лінійка типорозмірів корпусів SP

Габаритні розміри типорозмірів приладових шаф SP
Модель	Ширина (W), мм	Висота (S), мм	Глибина (G), мм
SP 11	450	430	400
SP 12	450	680	400
SP 13	450	820	460
SP 14	650	850	500
SP 22	680	530	500
SP 23	680	530	650
SP 45	640	440	370
SP 80	820	690	370
SP 120	1200	690	370
SP 150	1500	690	370

Як завод-виробник, АТ «ДІГ» має можливість виготовити приладові шафи за індивідуальними габаритами замовника.

Особливості конструкції корпусу

Матеріал, товщина стінки, теплоізоляція

Корпуси приладових шаф SP виготовляються методом гарячого пресування з негорючих поліефірних композитів, армованих скловолокном (GRP). Як зв'язуючі компоненти використовуються ненасичені поліефірні смоли, що мають властивості самозатухання після затвердіння.

За типом теплоізоляції шафи поділяються на:

Неізольовані — товщина стінки 10 мм, поверхні з обох боків ідеально гладкі;
Ізольовані (утеплені термошафи) — товщина стінки 20 мм, внутрішній шар утеплювача з пінополіуретану. За запитом можливе виготовлення потовщеного ізоляційного шару.

Матеріал та колір корпусу

Базове та антистатичне (вибухозахищене) виконання

Матеріал та колір корпусу приладових шаф SP
Виконання	Матеріал	Стандартний колір
Базове	Негорючий склопластик (GRP)	Синій (RAL 5015), інші — за домовленістю
Антистатичне (вибухозахищене)	Поліефірний композит, модифікований натуральним графітом	Чорний

Монтаж та внутрішня будова

Кріплення, варіанти компонування внутрішнього простору

Шафи SP оснащені чотирма стандартними елементами зовнішнього кріплення, виконаними з нержавіючої сталі. Також можливе виготовлення кріплень із вуглецевої гарячеоцинкованої або кислотостійкої сталі.

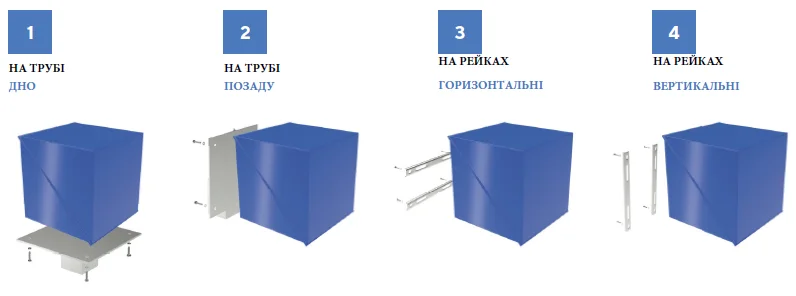

Конструкція дозволяє гнучко адаптувати внутрішній простір:

Встановлення монтажної плати на дно або задню стінку;
Використання рухомих напрямних, які переміщуються вертикально або поздовжньо та фіксуються в будь-якому положенні;
Можливість монтажу обладнання «на трубу» (горизонтальна або вертикальна стійка всередині корпусу);
Базова комплектація: петлі, дугоподібні замки, ущільнювач кришки шафи.

Додаткове внутрішнє оснащення:

Бакелітові або вибухозахищені кабельні вводи (сальники);
Втулки для імпульсних та зливних труб;
Електричний нагрівач вологозахищеного/вибухозахищеного виконання;
Внутрішня опорна конструкція з нержавіючої сталі SS 304 (або SS 316, гарячеоцинкованої сталі) для монтажу перетворювачів тиску чи клапанних блоків;
Елементи компенсації тиску та вентиляційні дроселі.

Схема внутрішньої будови приладової шафи SP

Натисніть, щоб збільшити та переглянути опис

Цільна плита до дна шафи
Цільна плита до задньої частини шафи
Рухомі U-подібні штанги в нижній частині шафи
Рухомі U-подібні штанги на задній частині шафи
U-подібні планки для задньої частини шафи
U-подібні планки для дна шафи
Стійка 90 для кріплення на задній частині шафи
Стійка встановлюється на дно шафи
Кабельний ввід
Вентиляційний дросель
Подовжувач кабельного вводу
Трубна втулка
Закладна для кріплення обладнання
Елемент компенсації тиску
Підставка для труби YOGA 2" (H-1200, H-1500, H-1700)

Інші розміри — за бажанням замовника.

Результати випробувань та сертифікація

Антистатичні властивості, клас захисту, температурний діапазон

Антистатичні шафи серії SP повністю відповідають суворим вимогам захисту від статичної електрики. Вони сертифіковані для монтажу контрольно-вимірювальних приладів і систем автоматики у вибухонебезпечних зонах 1, 2 (IIA, IIB, IIC) та 21, 22.

Результати випробувань приладових шаф SP
Діапазон робочих температур	від −40 °C до +80 °C
Клас захисту оболонки	IP66
Випробування на міцність (ударостійкість)	20 Дж
Електростатичні властивості	< 10⁹ Ом
Офіційний протокол тестування	KDB NO. 22.E.006 (GIG Research and Design Laboratories Team, Польща)
