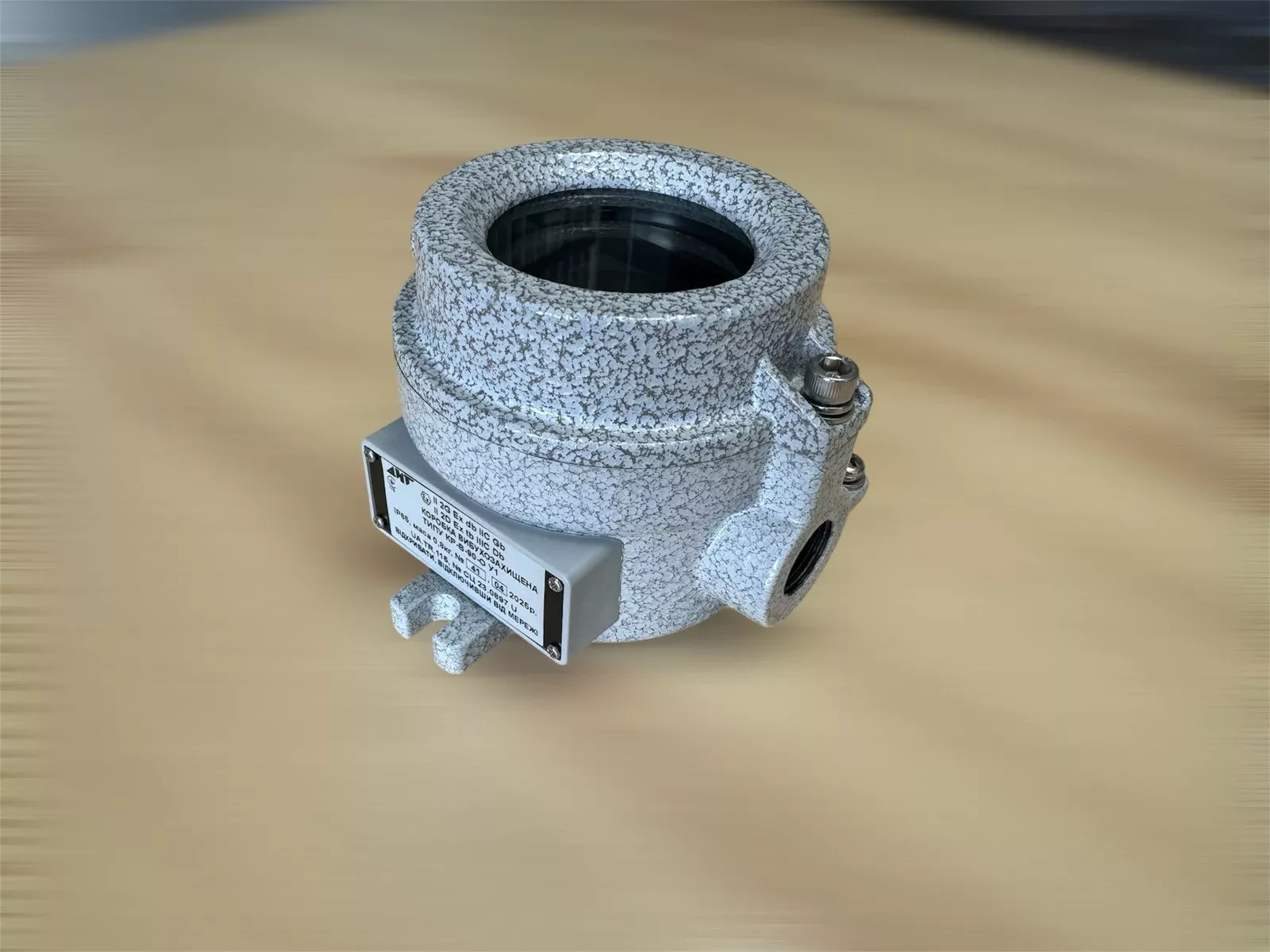

Пристрій світлової сигналізації вибухозахищений типу ПССВ - Зображення 3

Виробництво АТ «ДІГ»

Нафтопереробка
Хімічна промисловість
Вибухонебезпечні зони

Пристрій світлової сигналізації вибухозахищений типу ПССВ

Name: Пристрій світлової сигналізації вибухозахищений типу ПССВ
Brand: ДІГ
Availability: InStock

Пристрій світлової сигналізації відноситься до засобів оповіщення спеціального призначення, призначених для використання у вибухонебезпечних зонах в охоронно-пожежній та інших системах сигналізації. Пристрій забезпечує можливість видачі світлових сигналів тривожної сигналізації у вибухонебезпечних зонах промислових підприємств і будівельних об’єктів з присутністю в атмосфері горючих газів і пилу. Дане обладнання є вибухозахищеним, сертифікованим для застосування на вибухонебезпечних ділянках зон 1 і 2, а також 21 і 22.

Ex-марковання
II 2 G Ex db IIC T6 Gb; II 2D Ex tb IIIC T85°C Db

Замовити / Розрахувати вартість

Опис

Пристрій світлової сигналізації для вибухонебезпечних зон

Пристрій забезпечує можливість видачі світлових сигналів тривожної сигналізації у вибухонебезпечних зонах промислових підприємств і будівельних об'єктів з присутністю в атмосфері горючих газів і пилу.

Дане обладнання є вибухозахищеним, сертифікованим для застосування на вибухонебезпечних ділянках зон 1 і 2, а також 21 і 22.

Відповідає вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування у потенційно вибухонебезпечних середовищах (ТР 1055).

Технічні характеристики ПССВ

Електричні параметри пристрою

Технічні характеристики пристрою світлової сигналізації ПССВ
Найменування параметра, показника	Одиниці виміру	Значення
Номінальна напруга мережі	В	AC/DC 24 В; AC 230 В
Номінальний струм	А	0,1
Номінальна розсіювана потужність	Вт	Не більше 5
Номінальний переріз провідника	мм²	До 2,5
Номінальна частота	Гц	50

Доступні виконання

Варіанти кольору та режиму роботи

ПССВ-З (зелений), ПССВ-Ч (червоний), ПССВ-Ж (жовтий) + Б/П (безперервний / повторно-короткочасний) + DC24/AC230

ПССВ–Х1–Х2–Х3–Х4 У1

ПССВ — пристрій світлової сигналізації вибухозахищений
Х1 — колір: З — зелений, Ч — червоний, Ж — жовтий
Х2 — режим роботи: Б — безперервний, П — повторно-короткочасний
Х3 — напруга живлення: DC — 24 В AC/DC, AC — 230 В AC
Х4 — кабельний ввід: М20 — для кабелю із зовнішнім діаметром 6,5…14 мм (інші типи за запитом)
У1 — кліматичне виконання та категорія розміщення за ГОСТ 15150

Приклад замовлення: ПССВ-Ч-П-DC-М20 У1 — сигналізатор червоного кольору, повторно-короткочасний режим, живлення 24 В AC/DC, кабельний ввід М20

Конструкція вибухозахищеного світлового сигналізатора

Корпус, вікно, кабельні вводи

За конструкцією ПССВ виконано з циліндричного алюмінієвого корпусу, пофарбованого порошковою фарбою, з вікном із загартованого скла.

Світловий сигнал може бути безперервним або повторно-короткочасним з частотою 1 Гц.

У конструкції передбачені клемні з'єднання для електричного підключення та/або транзиту.

При подачі живлення спрацьовує світловий сигнал.

Для введення кабелю застосовуються вибухозахищені кабельні вводи типу DEG CGNA / DEG CGAK або аналогічні.

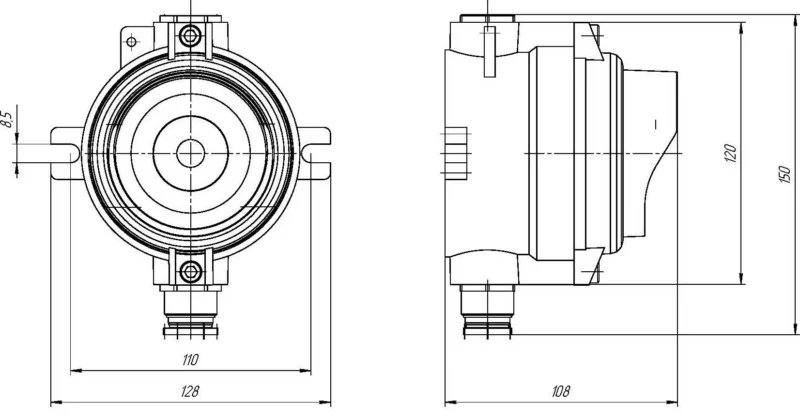

Габаритні розміри

Креслення корпусу пристрою

Умови експлуатації ПССВ

Кліматичне виконання У1, категорія розміщення 1, згідно з ГОСТ 15150

Кліматичне виконання – У1, категорія розміщення – 1, згідно з ГОСТ 15150;
Допустимий температурний діапазон від −40 °С до +45 °С;
Відносна вологість довкілля до (98±2)% за температури 35 °С без конденсації вологи;
Вібраційні навантаження у місцях установки повинні відповідати групі умов експлуатації М18 згідно з ГОСТ 17516.1;
Захист від зовнішніх впливів не нижче IP65;
Робоче положення у просторі – будь-яке.

Комплектація

Склад постачання

Пристрій світлової сигналізації вибухозахищений ПССВ-Х-Х-Х-Х У1 – 1 шт.;
Паспорт – 1 шт.

Гарантія

Гарантійні зобов'язання виробника

Гарантійний термін – 12 місяців з дня введення в експлуатацію, але не більше 18 місяців з дня постачання.

Документація

Технічна документація та сертифікати

Опис у форматі PDF

PDF · 704 КБ

Часті запитання

Відповіді на найпоширеніші запитання

Загальноприйнята практика: червоний — аварія й заборона дії, жовтий — попередження або відхилення параметра, зелений — норма чи дозвіл на операцію. Головне — щоб на всьому об'єкті логіка кольорів була однаковою: різне трактування кольору на сусідніх ділянках небезпечніше за відсутність сигналізатора.

Це залежить від освітленості, відстані та кута огляду, тому універсальної відповіді немає. На яскравому сонці переривчастий режим (П) помітно виграє в помітності проти безперервного. Для відповідальних ділянок опишіть інженеру умови встановлення — він допоможе з вибором режиму та кількості пристроїв.

Так — у конструкції передбачені клемні з'єднання для підключення та транзиту. При розрахунку шлейфа враховуйте струм 0,1 А на пристрій і падіння напруги в кабелі, особливо для виконання на 24 В.

Ні. Колір, режим роботи, напруга живлення й тип кабельного вводу закладені в конкретне виконання та відображені в маркованні виробу. Втручання в конструкцію на місці знімає сертифіковане виконання, тому всі чотири параметри визначаються при замовленні.

Це різні пристрої з різною начинкою: у світлового сигналізатора обмеження визначає оптика й світлодіодний модуль, у звукового — випромінювач. Тому діапазони не збігаються, і при спільному встановленні пари орієнтуйтеся на вужчий із двох.

Часто так. Світло залишається помітним там, де персонал у навушниках або де високий фоновий шум, а звук працює поза полем зору. Комбінацію ПЗСВ + ПССВ зазвичай закладають на входах у небезпечні зони та біля постів завантаження.
