Реверсор призначений для керування електроприводом шахтних підйомних установок в електричних мережах трифазного змінного струму з ізольованою нейтраллю, напругою 6 кВ частоти 50 Гц, не схильних до дії атмосферних перенапруг.
Де і навіщо застосовується реверсор РВВ-6-450
Реверсор високовольтний на вакуумних контакторах типу РВВ-6-450-Х-У3 призначений для керування електроприводом шахтних підйомних установок в електричних мережах трифазного змінного струму з ізольованою нейтраллю, напругою 6 кВ частоти 50 Гц, не схильних до дії атмосферних перенапруг.
Реверсор є самостійним виробом і підключається до високовольтної шафи КРУ, яка виконує роль захисного апарату.
Склад апарата та призначення контакторів

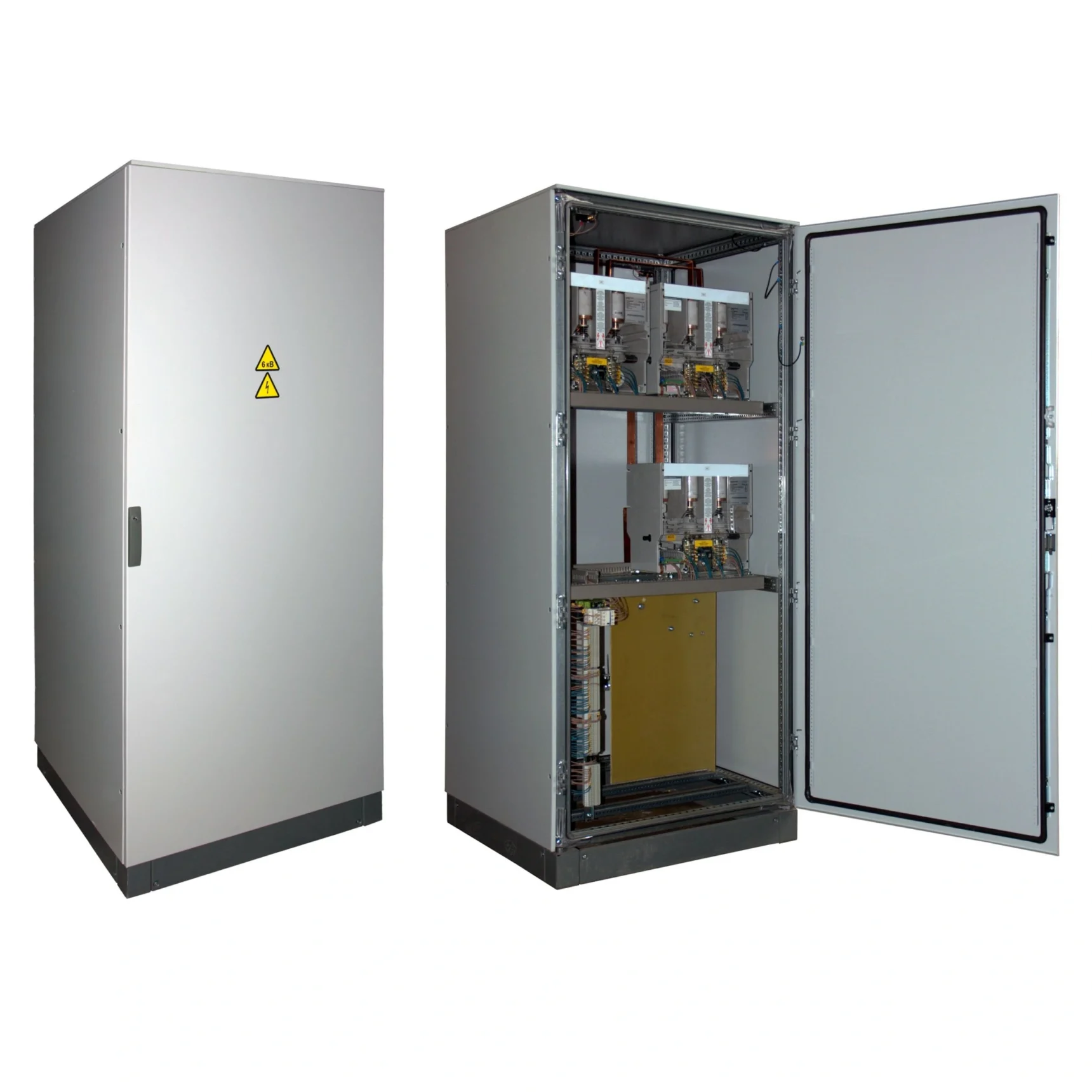

Реверсор складається із трьох вакуумних контакторів (КМ1, КМ2, КМ3), змонтованих у металевому каркасі шафового типу.
Контактори (КМ1, КМ2) призначені для реверсування електродвигуна, контактор (КМ3) виконує функцію високовольтного роз'єднувача низьковольтного контактора динамічного гальмування (КМ4), призначеного для живлення статора електродвигуна постійним струмом (від зовнішнього джерела) при динамічному гальмуванні.
Для забезпечення відключення роз'єднувача, після того як згасне дуга в контакторі динамічного гальмування при його відключенні, призначене проміжне реле постійного струму (К1) в комплекті з реле часу (К2).

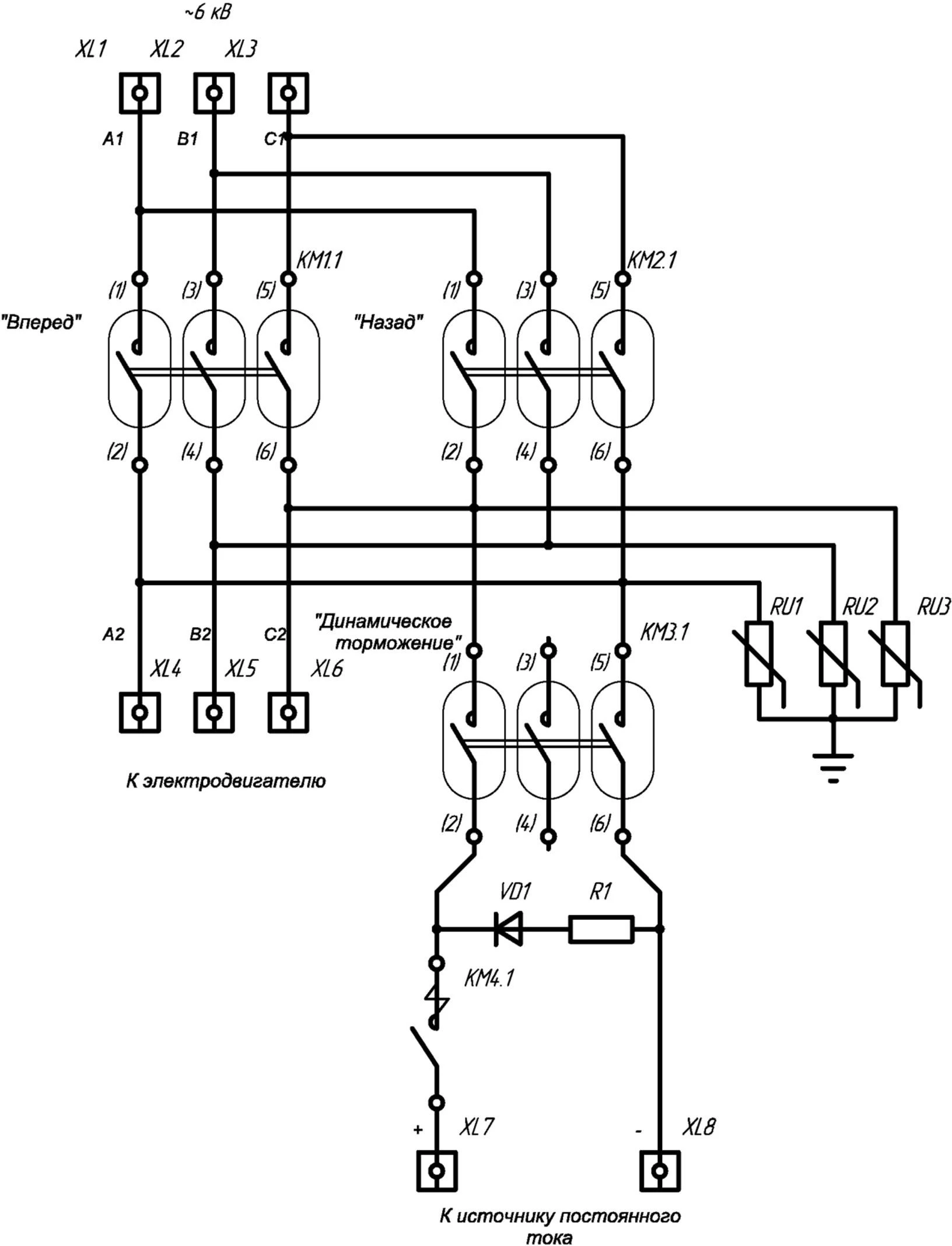

Схема реверсора:
1 — постійний струм 220 В; 2 — змінний струм 220 В, 50 ГцОсновні електричні та експлуатаційні параметри
Схема керування реверсора нормально функціонує при напрузі в ланцюгах керування від 0,85 до 1,1 номінального.
Температура, вологість, запиленість, положення у просторі
Реверсор призначений для експлуатації у закритих приміщеннях з природною вентиляцією, за умов:
Допускається нахил реверсора у напрямі від робочого положення не більше 5°.
Експлуатація реверсорів повинна проводитись за дотримання норм показників якості напруги.
Що входить у поставку
Комплект поставки: реверсор, експлуатаційна документація, паспорт.
Поставка запасних частин підприємству-замовнику відбувається за умов, вказаних у контракті.
Відповіді на найпоширеніші запитання
Так. Реверсор є самостійним виробом і не містить власного захисного апарата — він підключається до високовольтної шафи КРУ, яка виконує роль захисту приєднання. Тому при проєктуванні потрібно передбачити відповідну комірку КРУ з узгодженими уставками захистів.
Вибір залежить від того, який оперативний струм уже є на об'єкті: Х=1 — постійний струм 220 В (за наявності щита постійного оперативного струму), Х=2 — змінний струм 220 В, 50 Гц. Врахуйте також, що ланцюги динамічного гальмування живляться постійним струмом 220 В від зовнішнього джерела. Конкретне виконання під вашу схему краще узгодити з інженером ДІГ.
У складі реверсора — три вакуумні контактори: КМ1 і КМ2 для реверсування двигуна та КМ3, який виконує функцію високовольтного роз'єднувача низьковольтного контактора динамічного гальмування КМ4. Сам КМ4 і джерело постійного струму для гальмування є зовнішніми відносно реверсора. Остаточну комплектацію під конкретну схему підйомної установки варто узгодити при замовленні.
Схема керування нормально функціонує при напрузі в ланцюгах керування від 0,85 до 1,1 номінального значення. Якщо на об'єкті фактичні відхилення виходять за ці межі, це слід урахувати ще на етапі проєктування — інакше можливі відмови вмикання контакторів.
Робоче положення у просторі — вертикальне; допускається нахил від робочого положення не більше 5°. Це варто перевірити при підготовці фундаменту або рами під шафу, особливо в старих машинних відділеннях з нерівною підлогою.
