Станція керування вибухозахищена типу СУВ-X-Y (де X — типорозмір корпуса від 1 до 7, Y — номінальний струм) призначена для дистанційного та місцевого керування електроприводами, насосними агрегатами, освітленням та іншим електрообладнанням. Апаратура забезпечує оперативний контроль стану підключених ланцюгів за допомогою світлодіодної індикації.
Станція керування вибухозахищена типу СУВ-X-Y
Станції СУВ розроблені для експлуатації у технологічних установках з потенційно вибухонебезпечними умовами виробництва на підприємствах нафтогазової, хімічної, нафтопереробної та суміжних галузей промисловості.
Обладнання повністю відповідає вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування в потенційно вибухонебезпечних середовищах (ТР 1055), та має чинні сертифікати відповідності України.
Матеріал, органи керування, кабельні вводи
Кліматичне виконання У, категорія розміщення 1, згідно з ГОСТ 15150
| Допустимий температурний діапазон | від −40 °С до +55 °С |
| Відносна вологість довкілля | до (98±2)% при температурі 35 °С без конденсації |
| Вібраційні навантаження | група умов М18 згідно ГОСТ 17516.1 |
| Ступінь захисту оболонки | IP65 / IP66 |
| Робоче положення у просторі | вертикальне або горизонтальне |
Кількість кабельних вводів на корпусі та органів керування на кришці
Сторона А — основна, Сторона Б — бокова. Різьба метрична (M) або дюймова (NPT).
| Модель | Сторона А | Сторона Б | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M20 ½″ |
M25 ¾″ |
M32 1″ |
M40 1¼″ |
M50 1½″ |
M20 ½″ |
M25 ¾″ |
M32 1″ |
M40 1¼″ |
M50 1½″ |
|
| СУВ-1 | 3 | 3 | 2 | – | – | 2 | 2 | 1 | – | – |
| СУВ-2 | 7 | 7 | 3 | 2 | 2 | 5 | 3 | 2 | 1 | 1 |
| СУВ-3 | 9 | 9 | 5 | 2 | 2 | 5 | 5 | 2 | 1 | 1 |
| СУВ-4 | 13 | 13 | 11 | 5 | 4 | 7 | 7 | 5 | 2 | 2 |
| СУВ-5 | 15 | 15 | 13 | 9 | 5 | 9 | 9 | 7 | 5 | 3 |
| СУВ-6 | 29 | 29 | 23 | 14 | 12 | 17 | 17 | 11 | 6 | 6 |
| СУВ-7 | 32 | 32 | 23 | 14 | 14 | 23 | 23 | 14 | 8 | 8 |
Максимальна кількість отворів на кришці
| Модель | Кнопки / світлодіоди, макс | Перемикачі, макс | Мін. відстань між отворами, мм |
|---|---|---|---|
| СУВ-1 | 3 | 2 | 55 (кнопки/LED) 80 (перемикачі) |
| СУВ-2 | 6 | 2 | |
| СУВ-3 | 9 | 3 | |
| СУВ-4 | 15 | 8 | |
| СУВ-5 | 18 | 12 | |
| СУВ-6 | 26 | 18 | |
| СУВ-7 | 35 | 18 |

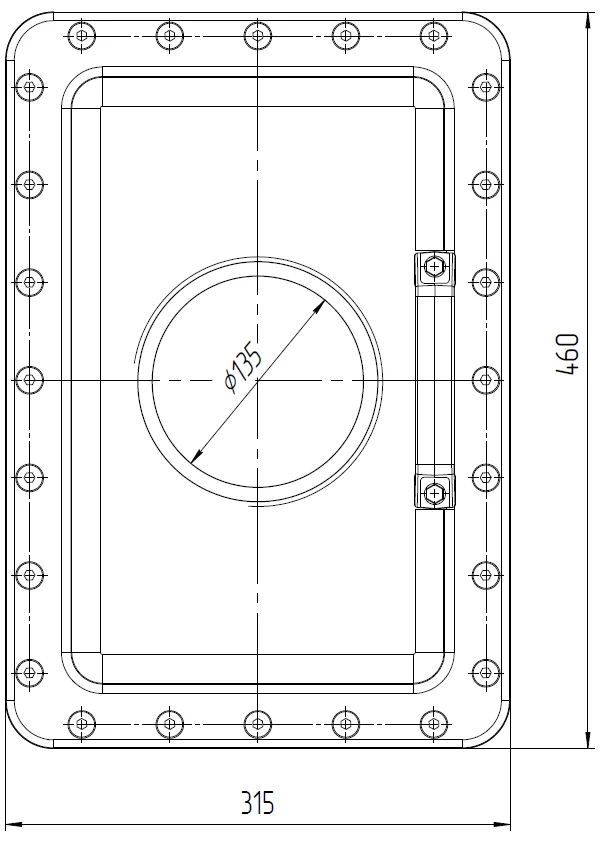

Зовнішні габарити та маса типорозмірів СУВ-1…СУВ-7
| Модель | A, мм | B, мм | C, мм | x, мм | y, мм | z, мм | Маса, кг |
|---|---|---|---|---|---|---|---|
| СУВ-1 | 210 | 145 | 121 | 140 | 77 | 76 | 4 |
| СУВ-2 | 275 | 200 | 143 | 200 | 123 | 104 | 7 |
| СУВ-3 | 330 | 230 | 166 | 240 | 140 | 125 | 12 |
| СУВ-4 | 460 | 315 | 202 | 345 | 200 | 151 | 23 |
| СУВ-5 | 520 | 350 | 226 | 410 | 235 | 169 | 34 |
| СУВ-6 | 660 | 430 | 285 | 535 | 310 | 226 | 54 |
| СУВ-7 | 786 | 536 | 310 | 655 | 405 | 270 | 80 |
Що входить у постачання
Гарантійний термін: 12 місяців з моменту введення в експлуатацію, але не більше 18 місяців з дня постачання.
Вкажіть типорозмір, схему та параметри вводів — зберемо під ваше завдання
