Установки конденсаторні високовольтні типу УКВ призначені для автоматичної ступінчастої компенсації реактивної потужності навантаження споживача в електричних мережах трифазного змінного струму напругою 6 або 10 кВ частотою 50 Гц.
Де і навіщо застосовуються установки УКВ
Установки конденсаторні високовольтні типу УКВ призначені для автоматичної ступінчастої компенсації реактивної потужності навантаження споживача в електричних мережах трифазного змінного струму напругою 6 або 10 кВ частотою 50 Гц.
Установки виготовляються у підлоговому виконанні та призначені для розміщення:
Установки виготовляються як для внутрішнього ринку України, так і для постачання на експорт.
Основні параметри установок УКВ
Де можна розміщувати установку та за яких умов
Установки УКВ виготовляються в підлоговому виконанні та призначені для розміщення в закритих розподільних пристроях (ЗРУ) або на відкритих промислових майданчиках під навісом (зокрема в системах електропостачання поверхні шахт і рудників).
Допускається застосування:
Нормативні умови роботи:
Що дає компенсація на напрузі 6–10 кВ
Застосування установок УКВ дозволяє підприємствам суттєво знизити споживання повної електричної потужності, зменшити втрати в кабельних лініях і силових трансформаторах, а також уникнути штрафних санкцій від енергопостачальних організацій за споживання надмірної реактивної електроенергії. Автоматичне ступінчасте регулювання забезпечує оперативну реакцію на зміни навантаження без участі обслуговуючого персоналу.
Захист, вимірювання та сигналізація

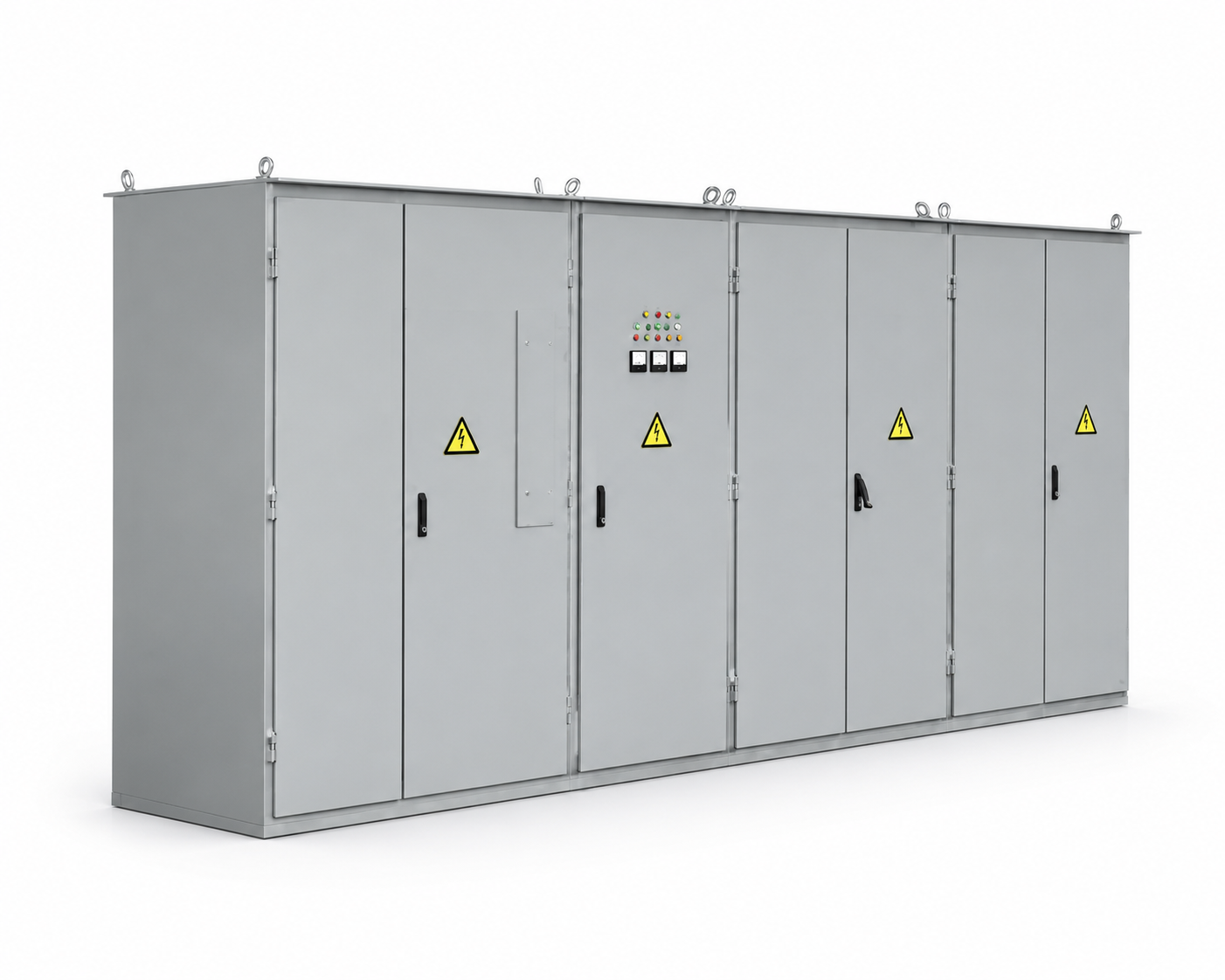

Склад установки та розміри шаф
Установки складаються з шафи вводу та конденсаторних шаф, з'єднаних між собою електрично — гнучкими ізольованими кабельними перемичками — та механічно — болтовими з'єднаннями. Конструкція шаф передбачає двостороннє обслуговування.
З'єднання виводів конденсаторів між собою і з реакторами, а також реакторів із запобіжниками виконується гнучкими ізольованими перемичками.
Одна ступінь установки розміщується у металевій шафі:
| Висота (H, мм) | Ширина (L, мм) | Глибина (B, мм) |
|---|---|---|
| 2000 | 1000 (800; 1200) | 1000 (800) |
| 1800 | 1000 (800; 1200) | 1000 (800) |
Можливе виготовлення установок з іншими параметрами (схемами) або у металоконструкціях з іншими розмірами — за технічним завданням замовника.
Приклад: УКВ–10,5–4800–2400 У3 — установка на 10,5 кВ, сумарна потужність 4800 квар, найменший ступінь 2400 квар, кліматичне виконання У3.
Відповіді на найпоширеніші запитання
Установки УКВ компенсують реактивну потужність у мережах 6–10 кВ. Це знижує споживання повної потужності, зменшує втрати електроенергії в кабелях і трансформаторах, покращує рівень напруги та зменшує штрафи від енергопостачальника за надмірне споживання реактивної електроенергії. Для великих промислових підприємств (шахти, металургія, хімія) це може дати відчутну економію — від 5 до 15% вартості електроенергії.
Одна установка УКВ має сумарну потужність до 4800 квар. При необхідності більшої компенсованої потужності до одного регулятора можна підключити кілька установок — сумарна кількість ступенів регулювання не повинна перевищувати 6. Таким чином масштабування не має принципових обмежень.
Так, УКВ виконуються зі ступенем захисту до IP54, що дозволяє встановлення на відкритих промислових майданчиках під навісом. Діапазон робочих температур — від −40 до +40 °С, відносна вологість — до 80%. Максимальна висота розміщення над рівнем моря — 2000 м.
У ручному режимі оператор самостійно включає або відключає ступені конденсаторів. В автоматичному режимі регулятор відстежує реактивну потужність і вмикає/вимикає ступені із заданою витримкою часу, підтримуючи оптимальний cos φ без участі людини. Для більшості промислових об'єктів рекомендується автоматичний режим.
Так, передбачено два незалежних захисти: (1) автоматичне відключення при перевищенні струму більш ніж на 30% від номінального (захист від перевантаження); (2) відключення при розширенні стінок банок силових конденсаторів — ознака внутрішньої несправності. Обидва спрацьовування фіксуються роздільною сигналізацією на щиті управління.
Гарантія — 12 місяців з дня введення в експлуатацію, але не більше 18 місяців з дня постачання. До комплекту входять: сама установка УКВ, паспорт, а також керівництво з експлуатації (за окремим запитом замовника). Документація надається українською мовою.
Так. АТ «ДІГ» виготовляє установки за технічним завданням замовника: з іншими номіналами потужності і напруги, нестандартними схемами комутації, модифікованими габаритами металоконструкції. Для отримання комерційної пропозиції зверніться до відділу продажів за телефоном або через форму зворотного зв'язку на сайті.
Основна відмінність — у рівні напруги. НКУ працюють у мережах 0,4 кВ (низька напруга) і встановлюються безпосередньо у цехах поряд із споживачами. УКВ призначені для мереж 6–10 кВ (середня напруга) — на рівні підстанцій або головних розподільних щитів. Компенсація на рівні 6–10 кВ доцільна при великих потужностях (від кількох сотень квар) і дозволяє розвантажити живильні трансформатори.
