Установки компенсації реактивної потужності типу УКРМ призначені для компенсації реактивної потужності навантаження споживача в електричних мережах трифазного змінного струму напругою 6 кВ частотою 50 Гц. УКРМ виготовляються для внутрішнього ринку та на експорт.
Де і навіщо застосовуються установки УКРМ
Установки компенсації реактивної потужності типу УКРМ призначені для компенсації реактивної потужності навантаження споживача в електричних мережах трифазного змінного струму напругою 6 кВ частотою 50 Гц. УКРМ виготовляються для внутрішнього ринку та на експорт.
Установки виготовляються у підлоговому виконанні і призначені для розміщення в закритих розподільних пристроях. Можливе встановлення на відкритих проммайданчиках під навісом.
Можливе застосування установок у підземних виробках шахт та копалень, що допускають застосування електрообладнання у загальнопромисловому виконанні.
Що дає підвищення cos φ на напрузі 6,3 кВ
Реактивна потужність виникає в будь-якій мережі з індуктивним навантаженням — електродвигунами, трансформаторами, дроселями. Вона не виконує корисної роботи, проте збільшує струм у кабелях і обладнанні, спричиняє зайві втрати в мережі та штрафні тарифи з боку енергопостачальника за низький коефіцієнт потужності (cos φ).
Установки УКРМ вирішують цю задачу безпосередньо на напрузі 6,3 кВ — без знижувального трансформатора і додаткових комірок у розподільчому пристрої. Це особливо актуально для промислових підприємств із великим парком високовольтних двигунів: металургійних заводів, хімічних виробництв, водоканалів, шахт, де підвищення cos φ до нормативного значення дає відчутну економію на щомісячних рахунках за електроенергію.
Захист, вимірювання та сигналізація
Склад шафи, габарити та перевантажувальна здатність
Установки складаються з металевої шафи, в якій розміщені силові косинусні конденсатори, трансформатори струму, апаратура керування та захисту. Конструкція шаф передбачає двостороннє обслуговування.
Установки допускають тривалу роботу при підвищенні чинного значення напруги до 1,1 номінального та підвищенні чинного значення струму до 1,3 від струму, одержуваного при номінальній напрузі та частоті, як за рахунок підвищення напруги, так і за рахунок вищих гармонік або того й іншого разом.
Можливе виготовлення установок з іншими параметрами (схемами) або металоконструкцій, з іншими розмірами.

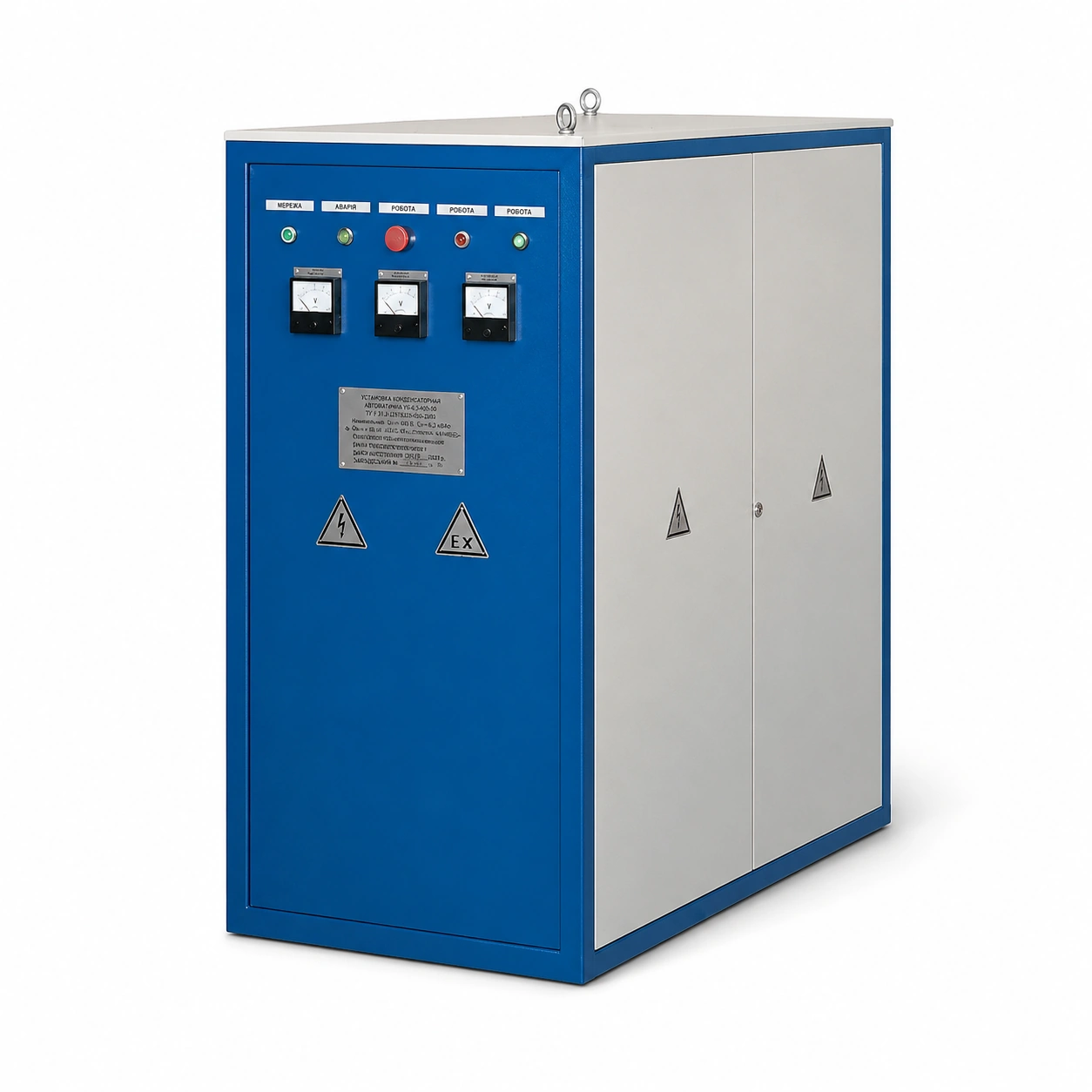

Рис. 1 — Загальний вигляд, габаритні розміри та маса:

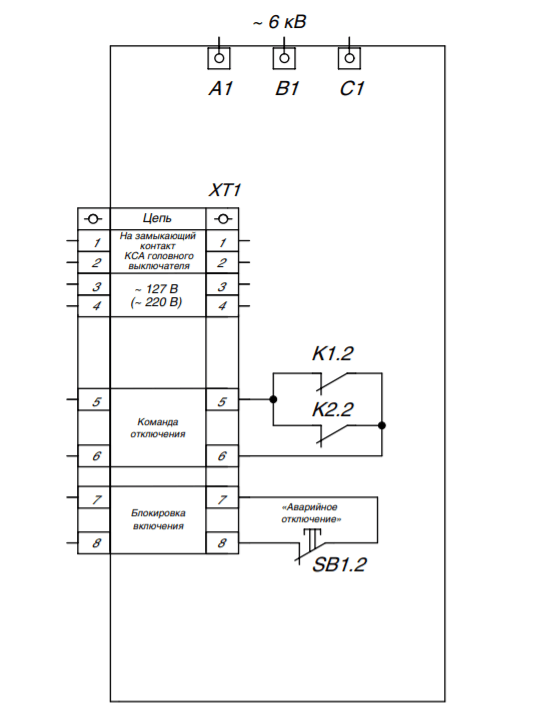

Рис. 2 — Схема зовнішніх з'єднань установки високовольтної конденсаторної типу УКРМ:
Двостороннє обслуговування та ступені захисту оболонки
Шафа УКРМ розрахована на двостороннє обслуговування — це спрощує монтаж у рядах розподільчих пристроїв і дає доступ до конденсаторних банок, апаратури керування і трансформаторів струму без демонтажу сусіднього обладнання. Стандартний габарит 1200 × 600 × 1300 мм дозволяє встановлювати установку в типових комірках КРУ та КРУН.
ДІГ виготовляє УКРМ у чотирьох ступенях захисту оболонки — від IP21 (закриті приміщення РП) до IP54 (відкриті майданчики під навісом або пиловологонасичені зони). За потреби можливе виготовлення нестандартних конфігурацій: зміна схеми підключення, інший типорозмір шафи або додаткові елементи захисту — за узгодженням із замовником.
Основні параметри установки УКРМ
Діапазон потужності та умови роботи в реальній мережі
УКРМ випускається в діапазоні номінальної потужності від 200 до 900 квар — це покриває більшість задач компенсації на середньовольтних шинах промислових підприємств. Якщо необхідна потужність виходить за цей діапазон або потрібна автоматична ступінчаста регуляція cos φ, спеціалісти ДІГ розроблять технічне рішення з декількох установок або запропонують суміжне обладнання.
Режим роботи — тривалий. Установки допускають роботу при тривалому підвищенні напруги до 1,1 номінальної і струму до 1,3 номінального, що відповідає реальним умовам нестабільної промислової мережі. Напруга живлення кіл керування — 127 або 220 В змінного струму, що спрощує підключення до наявної схеми АВР.
Висота, вологість, вібрація, положення у просторі
Що входить у поставку
Експлуатаційна документація:
Відповіді на найпоширеніші запитання
Так. Установки у виконанні IP43 і IP54 призначені для розміщення на відкритих проммайданчиках під навісом. Для особливо агресивних середовищ — уточнюйте у менеджера ДІГ доступні варіанти додаткового захисту.
Так, але лише у виробках, де дозволене загальнопромислове виконання електрообладнання. Для зон із вибухонебезпечним середовищем УКРМ не застосовується — для таких умов ДІГ пропонує спеціалізоване вибухозахищене обладнання.
12 місяців з моменту введення в експлуатацію. Гарантійний термін експлуатації установки, що постачається на експорт, — не більше 18 місяців з дня проходження через державний кордон.
