Пристрій керування електроприводом колосникових грат призначено для регулювання швидкості руху колосникових грат вугільного котла, електропривод якої виконаний на основі асинхронного електродвигуна з короткозамкненим ротором. Регулювання швидкості — частотне.

Замовити / Розрахувати вартість

Призначення та опис

Де і навіщо застосовується пристрій УУКР

Пристрій керування електроприводом колосникових грат типу УУКР призначено для регулювання швидкості руху колосникових грат вугільного котла, електропривод якої виконаний на основі асинхронного електродвигуна з короткозамкненим ротором. Регулювання швидкості — частотне.

Пристрій управління дозволяє зменшити зношування електротехнічного обладнання, колосникових грат, витрати вугілля, підвищити продуктивність і ККД вугільного котла, а також його термін служби та міжремонтні інтервали роботи обладнання.

Конструкція

Виконання шафи та склад обладнання

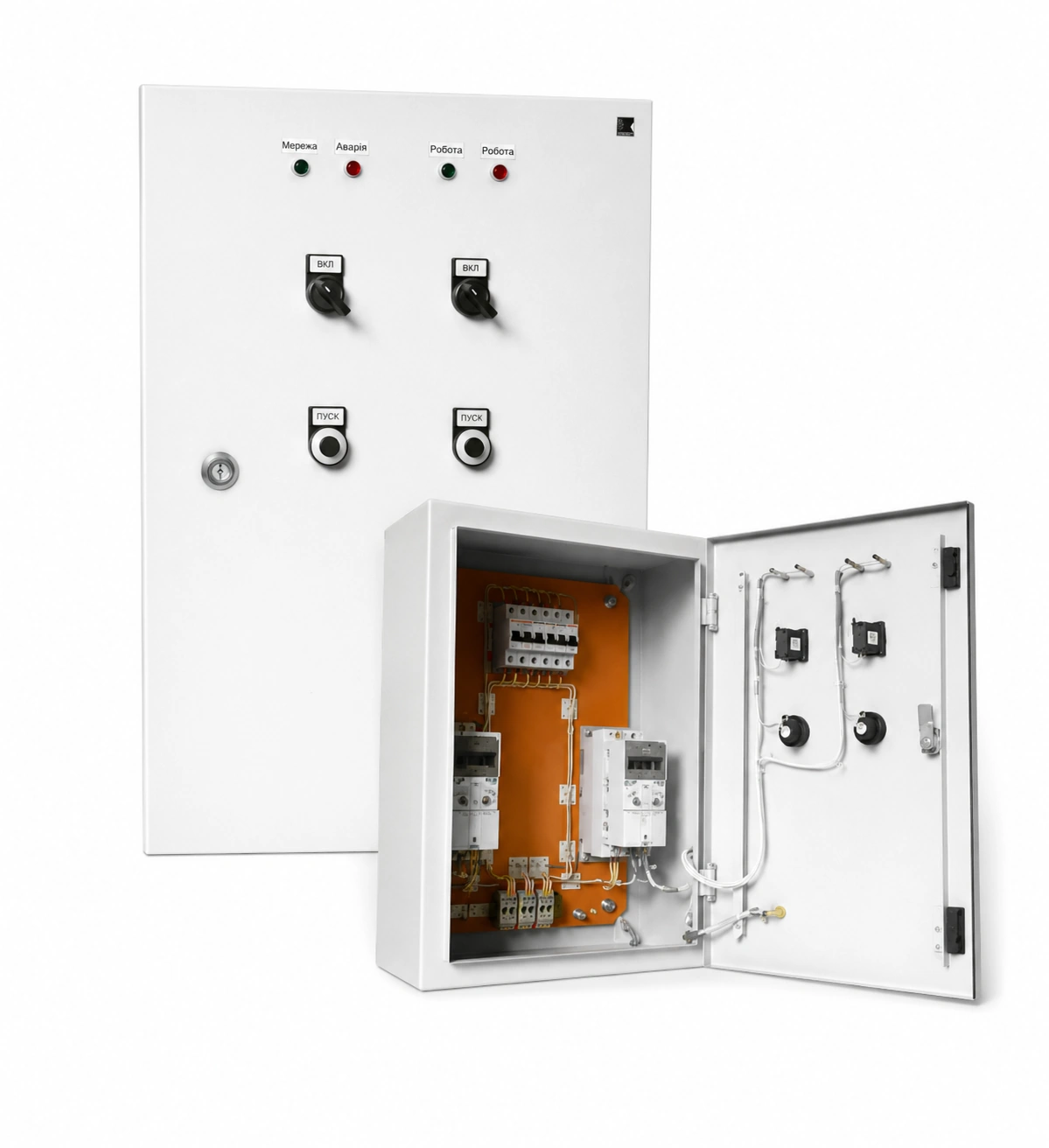

Пристрій управління виконано у вигляді закритої шафи, в якій встановлено:

перетворювач частоти;
комутаційна апаратура;
елементи керування та індикації (на дверях шафи).

Пристрій призначений для кріплення на вертикальну стіну.

Функції пристрою УУКР

Що забезпечує пристрій управління

Пристрій управління забезпечує:

плавний пуск електродвигуна колосникових грат;
керування швидкістю обертання приводного електродвигуна в системі автоматичного регулювання технологічного процесу;
керування швидкістю обертання приводного електродвигуна за заданим алгоритмом (на вимогу замовника);
захист приводного електродвигуна колосникових грат і перетворювача частоти від перевантаження та короткого замикання;
ефективне енергозбереження у технологічному процесі роботи котла.

УУКР–ХХ У5

У — пристрій
У — управління електроприводом
К — колосникової
Р — ґрати
ХХ — потужність електродвигуна, кВт
У5 — кліматичне виконання та категорія розміщення за ГОСТ 15150

Приклад замовлення пристрою керування: «Пристрій керування електроприводом колосникових ґрат УУКР–5,5–У5 ДИГ.656337.001»

Технічні характеристики

Основні електричні та габаритні параметри

Номінальна напруга мережі, В

380

Номінальний струм, А

Частота мережі, Гц

Ступінь захисту від зовнішніх впливів довкілля

IP21

Діапазон регулювання вихідної частоти, Гц

0–100

Охолодження

повітряне, примусове

Маса, кг, не більше

Габаритні розміри (висота × ширина × глибина), мм, не більше

600×400×300

Умови експлуатації

Середовище, температура, вологість, положення у просторі

закрите приміщення;
навколишнє середовище непожаронебезпечне, невибухонебезпечне, що не містить газів і пар у концентраціях, що руйнують метали, їх покриття та ізоляцію;
вміст струмопровідного пилу не більше 0,5 мг/м³;
температура навколишнього повітря від 0 °С до +40 °С;
верхнє значення відносної вологості навколишнього повітря не більше 80% при температурі +25 °С;
робоче положення у просторі — вертикальне;
режим роботи — тривалий.

Гарантійний термін експлуатації

12 місяців з дня введення в експлуатацію

Для поставок на експорт

не більше 18 місяців з дня проходження через державний кордон

Часті запитання

Відповіді на найпоширеніші запитання

Так — потужність приводного електродвигуна в кВт вказується безпосередньо в умовному позначенні (позиція ХХ), тобто пристрій виготовляється під конкретний привод. Базове виконання розраховане на номінальний струм 12 А; під інший двигун змінюються перетворювач частоти й комутаційна апаратура, а разом з ними — маса й габарити шафи. Потрібні параметри вкажіть при замовленні.

Пристрій передбачає керування швидкістю обертання приводного двигуна в системі автоматичного регулювання технологічного процесу, а також роботу за заданим алгоритмом — цей алгоритм реалізується на вимогу замовника. Тому склад сигналів і спосіб зв'язку з наявною АСУ котла краще узгодити з інженером ДІГ до виготовлення шафи.

Шафа кріпиться на вертикальну стіну в закритому приміщенні, робоче положення — вертикальне. Ступінь захисту IP21 і допустимий вміст струмопровідного пилу не більше 0,5 мг/м³ означають, що місце встановлення не повинно бути безпосередньо в зоні вугільного пилу чи протягів від завантаження. Температурний діапазон — від 0 °С до +40 °С, тож поруч з гарячими поверхнями котла шафу ставити не варто.

Швидкість ґрат узгоджується з фактичним навантаженням котла, а пуск двигуна відбувається плавно. Практичний результат — менше зношування електротехнічного обладнання й самих колосникових ґрат, менші витрати вугілля, вищі продуктивність і ККД котла, а також довші міжремонтні інтервали.
