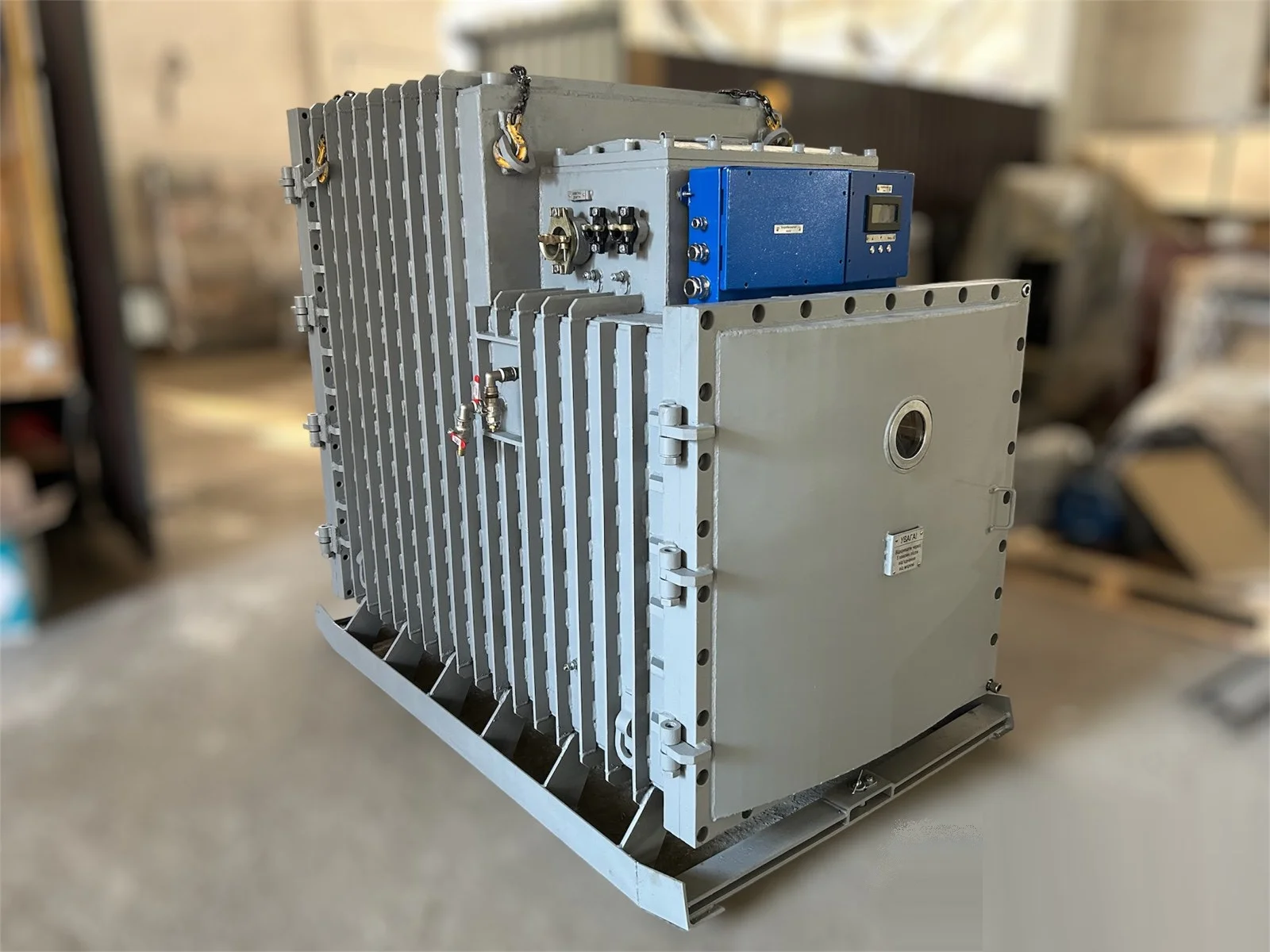

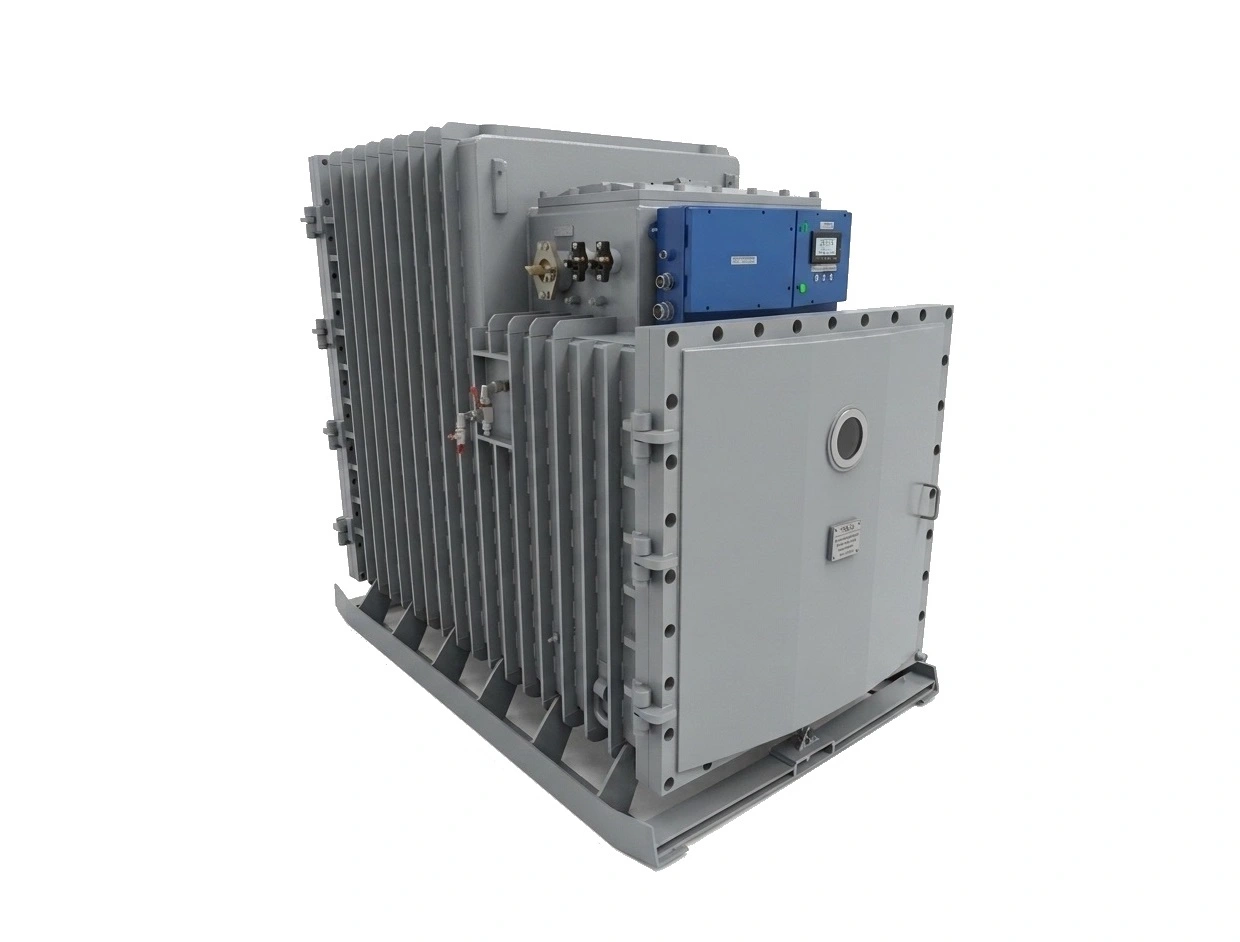

Вибухозахищений пристрій керування електроприводом ЕМДВ

Призначення та опис

Де і навіщо застосовується пристрій ЕМДВ

Вибухозахищений пристрій керування електроприводом ЕМДВ призначений для регулювання швидкості руху поїзних складів підземних канатних доріг, конвеєрів і підйомних установок у вугільних шахтах, небезпечних по газу (метану) і вугільному пилу.

Пристрій керує асинхронним електродвигуном з короткозамкненим ротором в електричних мережах трифазного змінного струму з ізольованою нейтраллю. Пристрої мають рівень вибухозахисту «вибухобезпечний»; види вибухозахисту «вибухонепроникна оболонка» і «іскробезпечне електричне коло»; марковання вибухозахисту – РВ 3В Іа по ГОСТ 12.2.020 або РВ Ex d ia I згідно ГОСТ Р МЕК 60079. Ступінь захисту від зовнішніх впливів IР54 по ГОСТ 14254 (МЕК 60529).

Пристрій виготовляється для внутрішнього ринку і для поставок на експорт.

Функції пристрою

Що забезпечує пристрій керування електроприводом ЕМДВ

• регулювання частоти обертання приводного електродвигуна в широкому діапазоні;
• плавний пуск приводного електродвигуна з програмованим часом розгону до досягнення заданої швидкості;
• електричне гальмування приводного електродвигуна з рекуперацією енергії в мережу живлення під час руху транспорту на спусках і при зупинці;
• безконтактне реверсування приводного електродвигуна;
• аварійна зупинка електроприводу при відмові перетворювача частоти і при натисканні кнопки «Аварійна стоп»;
• ручне управління від пристрою завдання швидкості руху, здійснюване машиністом;
• управління гальмом приводу транспортної установки;
• можливість дистанційного керування за допомогою аналогових і дискретних сигналів, а також по іскробезпечному інтерфейсу RS485 (протокол ModBus RTU);
• можливість дистанційного керування;
• інформацію про відмову перетворювача частоти;
• світлову сигналізацію про спрацьовування захистів перетворювача частоти;
• блокування роботи електроприводу від апаратури управління транспортної установкою.

Захист пристрою

Види захистів, які забезпечує система управління ЕМДВ

• від короткого замикання всередині перетворювача частоти і в навантаженні;
• від перевантаження і перекидання приводного електродвигуна;
• від обриву фази електродвигуна;
• від перевищення температури радіатора силових напівпровідникових елементів;
• від зниження опору ізоляції приєднань, що відходять нижче 30 кОм (спільно з апаратом захисту від струмів витоку, встановленим в живильної трансформаторної підстанції);
• блокування від подачі силового напруги на навантаження з пошкодженою ізоляцією.

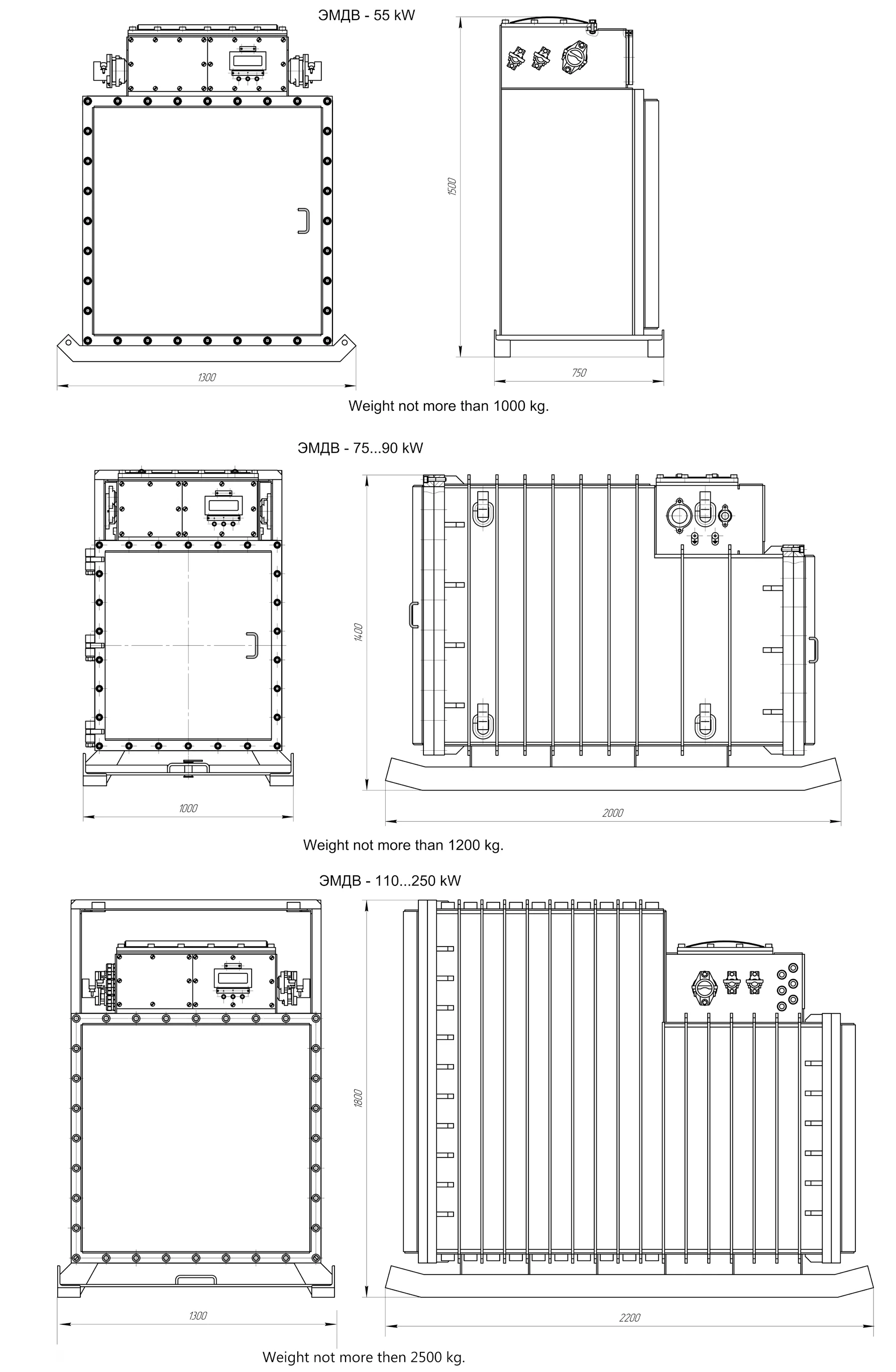

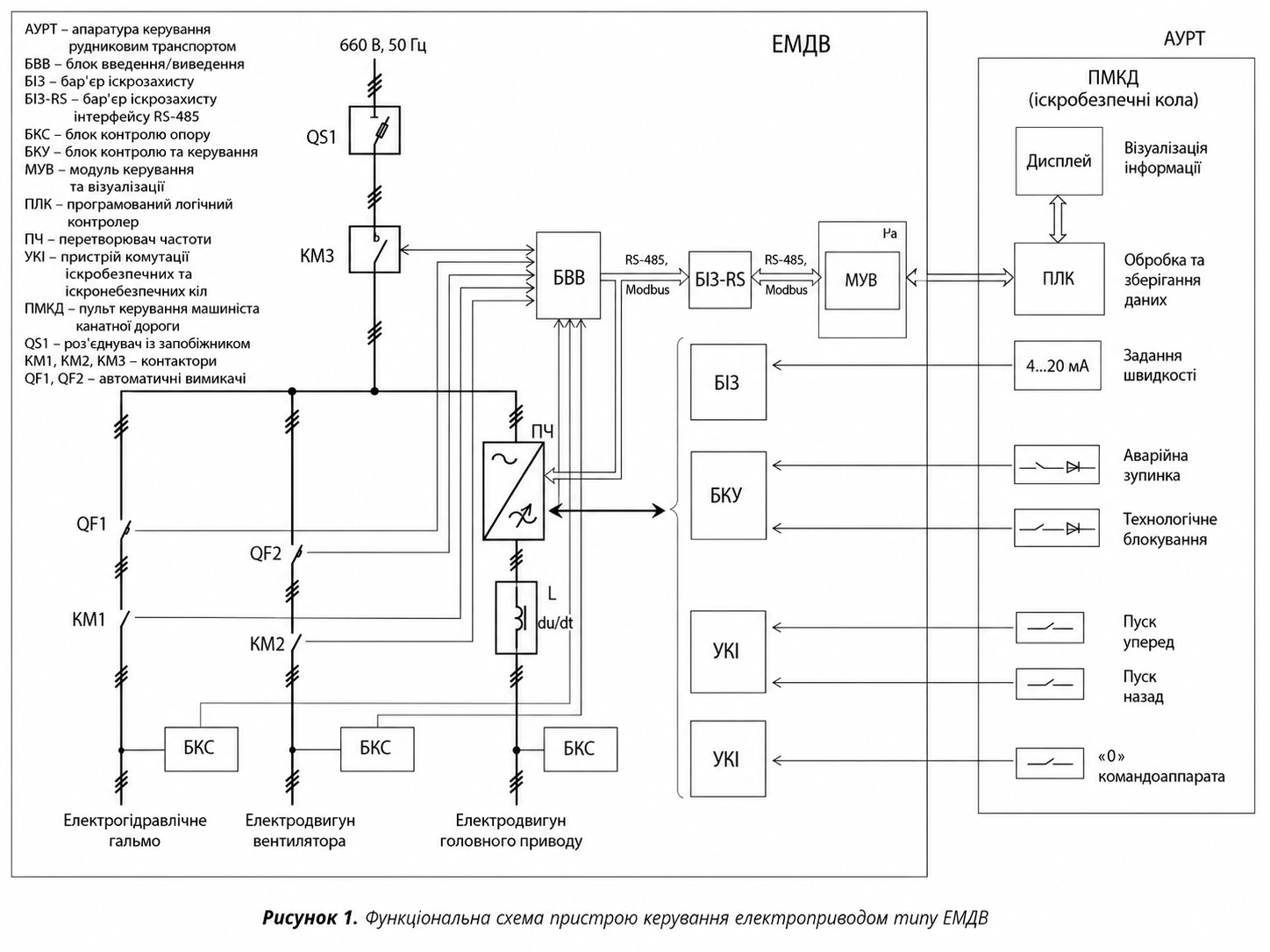

Конструкція ЕМДВ

Відділення корпусу, вступні пристрої, охолодження

Вибухонепроникні корпуси пристроїв являють собою зварену конструкцію, що складається з чотирьох відділень: мережевого, відділення контрольних ланцюгів, апаратного і силового.

Мережеве відділення призначене для введення кабелю живлення, кабеля головного електроприводу і кабелів допоміжних електроприводів.

Вступні пристрої силових ланцюгів забезпечують приєднання і вибухобезпечне ущільнення гнучкого або броньованого кабелю з сухою обробленням. Конструкцією пристроїв передбачено два кабельних вводи діаметром 63 мм, чотири кабельних введення діаметром 32 мм. Між мережевим відділенням і відділенням контрольних ланцюгів передбачена вибухонепроникна перегородка.

Відділення контрольних ланцюгів складається з вступного відсіку і відсіку модуля МУВ, розділених між собою перегородкою з отворами, призначеними для прокладки ланцюгів управління.

У кожному з відсіків встановлені прохідні пробки, що забезпечують прокладку ланцюгів управління з апаратного відділення до відділення контрольних ланцюгів. Також у відділенні контрольних ланцюгів розташовані набори клемних колодок. Вступний відсік призначений тільки для іскробезпечних кіл. Для введення / виводу кабелів в ньому передбачені один кабельний ввід діаметром 40 мм і один кабельний ввід діаметром 32 мм. Вступний відсік закривається знімною болтовою кришкою.

Відсік модуля МУВ призначений для установки модуля управління і візуалізації, а також трьох кнопок управління. Модуль МУВ і кнопки кріпляться до поворотної кришки, в якій є прямокутне оглядове вікно, закрите прозорим полікарбонатом для огляду екрану модуля МУВ. Кришка відсіку модуля МУВ кріпиться на поворотних петлях і закріплена до корпусу гвинтами з потайними головками.

Апаратне відділення містить силовий роз'єднувач, контактор, джерела живлення, апаратуру управління і захисту. Воно забезпечене прямокутною болтовою кришкою із зовнішнім фланцем, встановленою на поворотних петлях.

Силове відділення призначене для розміщення перетворювача частоти, а також вхідних і вихідних дроселів. Між силовим відділенням і апаратним відділенням встановлена перегородка, в якій передбачено вікно для прокладки контрольних і силових провідників. Силове відділення також забезпечено прямокутною болтовою кришкою із зовнішнім фланцем, встановленою на поворотних петлях.

Всі кришки корпусів ЕМДВ забезпечені попереджувальним написом «Відкривати, відключивши від мережі». Корпуси приладів мають зовнішні і внутрішні заземлюючі затиски.

У пристроях потужністю до 132 кВт застосовується примусове повітряне охолодження. У пристроях потужністю 160 кВт і вище застосовуються модулі перетворювачів частоти з рідинним охолодженням силових напівпровідникових приладів і дроселів.

Умови експлуатації

Діапазон температур, висота, робоче положення
