Опис кабельних вводів

Вибухозахищені кабельні вводи DEG CGNA / DEG CGAK / DEG CGFS

Вибухозахищені кабельні вводи DEG-CGNA, DEG-CGAK та DEG-CGFS виробництва АТ «ДІГ» — надійне рішення для ущільнення та фіксації кабелів у вибухонебезпечних зонах згідно з ДСТУ EN 60079. Вироби мають вид вибухозахисту III 2G Ex db IIC Gb / II 2G Ex eb IIC Gb / II 2G Ex ta IIIC Da і призначені для підключення кабелів до вибухозахищеного електрообладнання на підприємствах хімічної, нафтогазової та гірничодобувної промисловості.

Кабельний ввід застосовується в закритих приміщеннях, а також на відкритому повітрі у вибухонебезпечних зонах 1, 2, 21 і 22, з усіма типами неброньованого кабелю та кабелю з дротяною оплеткою. Забезпечує вибухобезпечне ущільнення зовнішньої оболонки кабелю та одночасний захист від впливу навколишнього середовища.

DEG CGNA — для неброньованих гнучких кабелів

DEG CGAK — для круглих броньованих кабелів

DEG CGFS — для кабелів у захисному металорукаві

Усі типи забезпечують ступінь захисту оболонки IP67, витримують вплив агресивних середовищ та механічні навантаження. Виготовляються з нікельованої латуні. Сертифіковані відповідно до ТР КМУ №1055 (постанова КМУ від 28.12.2016 №1055).

Технічні характеристики

Загальні параметри для DEG CGNA / CGAK / CGFS

Технічні характеристики вибухозахищених кабельних вводів DEG
Тип	DEG CGNA / DEG CGAK / DEG CGFS
Сертифікат	СЦ 18.0336 Х
Маркування вибухозахисту	III 2G Ex db IIC Gb / II 2G Ex eb IIC Gb / II 2G Ex ta IIIC Da
Температура експлуатації	від −40 до +60 °C / від −60 до +130 °C
Клас захисту від зовнішніх впливів	IP67
Матеріал кабельних вводів	Нікельована латунь
Ущільнювальне кільце	Гума / Силікон
Тип кабелю	Неброньований і з дротяною оплеткою
Області ущільнення	Зовнішня оболонка кабелю

Розміри — DEG CGNA

Кабельні вводи для неброньованих кабелів

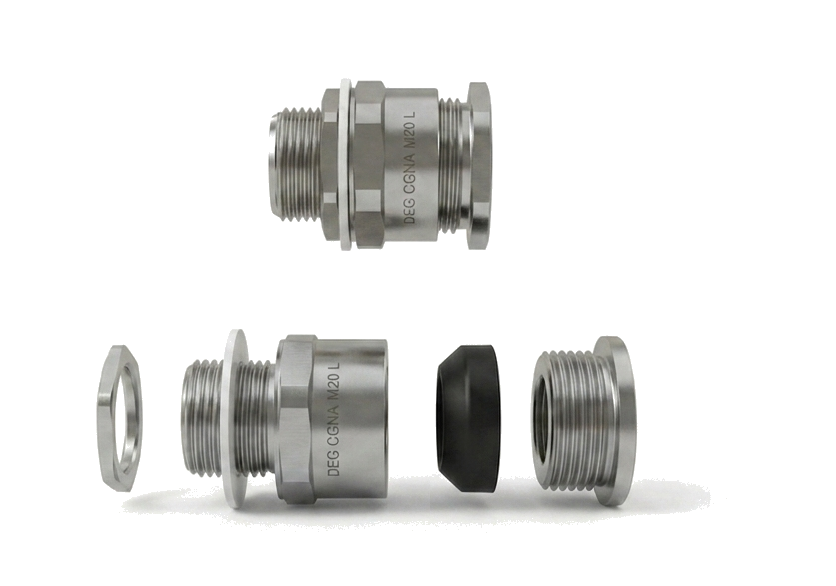

Кабельний ввід DEG CGNA для неброньованих кабелів

Розміри кабельних вводів DEG CGNA
Тип кабельного вводу	Тип різьби, метрична	Довжина різьби, мм	Ø кабелю мін, мм	Ø кабелю макс, мм
DEG CGNA M20SS	M20×1,5	10	3,20	8,70
DEG CGNA M20 L	M20×1,5	10	6,50	14,00
DEG CGNA M25 L	M25×1,5	10	11,10	20,00
DEG CGNA M32 L	M32×1,5	10	17,00	26,30
DEG CGNA M40 L	M40×1,5	10	23,50	32,20
DEG CGNA M50S	M50×1,5	15	31,00	38,20
DEG CGNA M50 L	M50×1,5	15	35,60	44,10
DEG CGNA M63S	M63×1,5	15	41,50	50,00
DEG CGNA M63 L	M63×1,5	15	47,20	56,00
DEG CGNA M75S	M75×1,5	15	54,00	62,00
DEG CGNA M75 L	M75×1,5	15	61,10	68,00

Розміри — DEG CGAK

Кабельні вводи для круглих броньованих кабелів

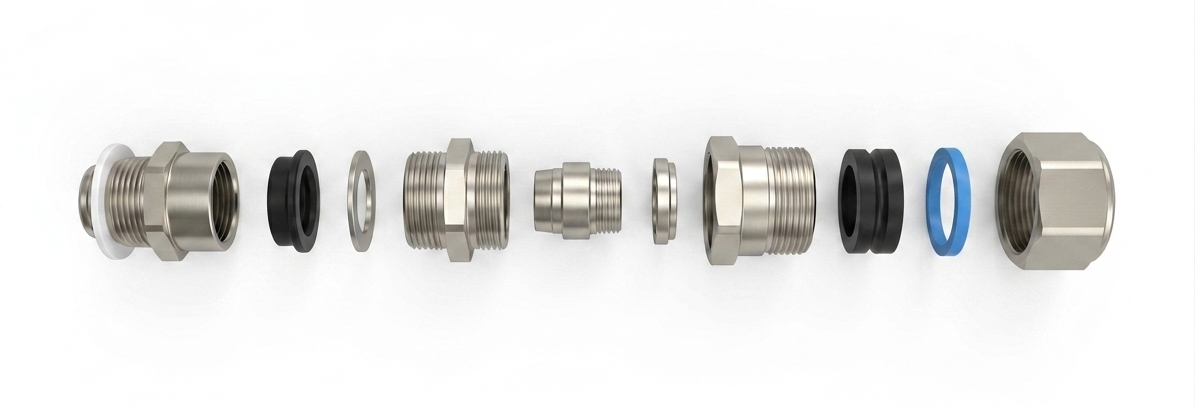

Кабельний ввід DEG CGAK — розбірний вигляд

Розміри кабельних вводів DEG CGAK
Тип кабельного вводу	Тип різьби, метрична	Довжина різьби, мм	Внутр. Ø кабелю, мм (мін–макс)	Зовн. Ø кабелю, мм (мін–макс)
DEG CGAK M20S	M20×1,5	10	6,1–11,7	9,5–15,9
DEG CGAK M20	M20×1,5	10	6,5–14,0	12,5–20,9
DEG CGAK M25S	M25×1,5	10	11,1–20,0	14,0–22,0
DEG CGAK M25	M25×1,5	10	11,1–20,0	18,2–26,2
DEG CGAK M32	M32×1,5	10	17,0–26,3	23,7–33,9

Розміри — DEG CGFS

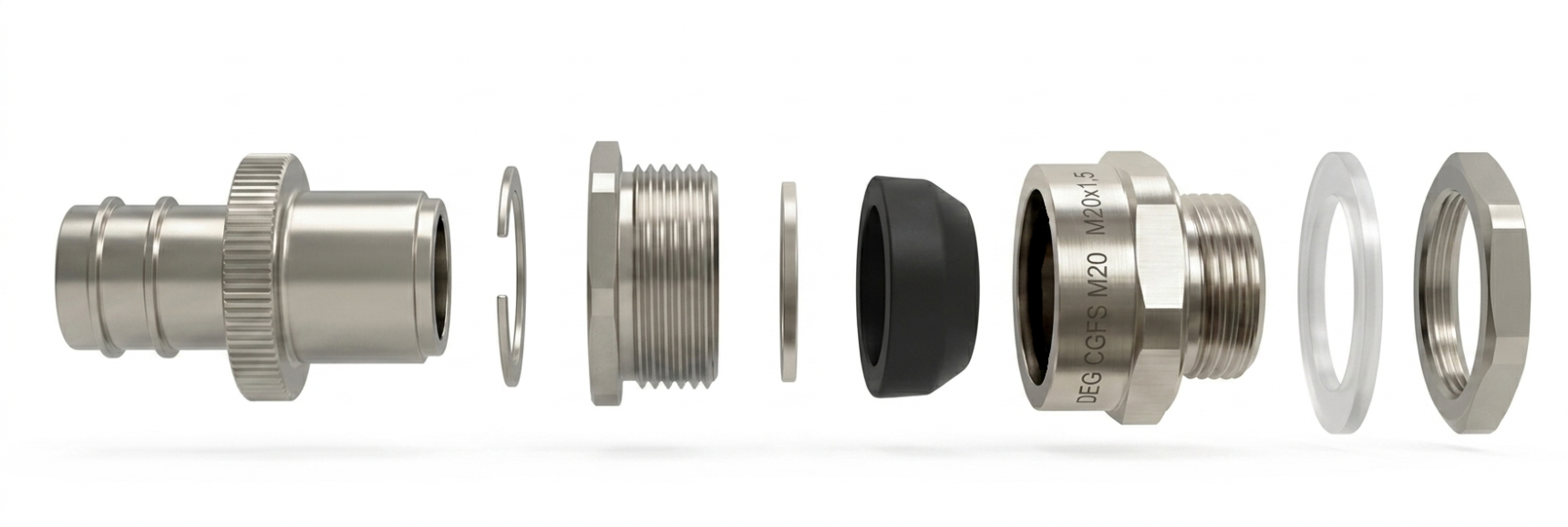

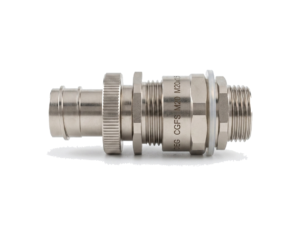

Кабельні вводи для кабелів у захисному металорукаві

Розміри кабельних вводів DEG CGFS
Тип кабельного вводу	Тип різьби, метрична	Довжина різьби, мм	Ø кабелю, мм (мін–макс)	Ø металорукава внутр., мм	Ø металорукава зовн., мм
DEG CGFS M20SS	M20×1,5	10	3,2–8,7	9,5	13,0
				10,9	15,9
				13,9	18,9
				15,6	21,0
DEG CGFS M20	M20×1,5	10	6,5–14,0	16,9	20,5
DEG CGFS M20	M20×1,5	10	6,5–14,0	18,7	24,0
DEG CGFS M25	M25×1,5	10	11,1–20,0	23,7	30,8
DEG CGFS M32	M32×1,5	10	17,0–26,3	30,4	38,0
