Вибухозахищений пристрій управління електроприводом для ВМП (ЕМДВ)

Name: Вибухозахищений пристрій управління електроприводом для ВМП
Brand: ДІГ
Availability: InStock

Вибухозахищений пристрій управління електроприводом для ВМП призначений для регулювання швидкості обертання вентиляторів місцевого провітрювання у вугільних шахтах, небезпечних по газу (метану) та вугільному пилу.

Замовити або розрахувати вартість

Призначення та опис

Де і навіщо застосовується пристрій ЕМДВ (ВМП)

Вибухозахищений пристрій керування електроприводом (ЕМДВ) для вентиляторів місцевого провітрювання (ВМП) призначений для управління основним та резервним вентиляторами. Живлення робочого та резервного електродвигунів вентиляторів здійснюється від різних вводів, кожне введення має свій роз'єднувач та запобіжники. Увімкнення та керування швидкістю робочого вентилятора – за допомогою частотного регулювання, резервного – прямим (плавним) пуском за допомогою вакуумного контактора та блоку захисту відхідного приєднання (БЗП).

Чому регулювання продуктивності вентилятора дає економію, непропорційну зміні обертів, пояснює кубічний закон для відцентрових машин.

Відповідає вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування у потенційно вибухонебезпечних середовищах (ТР1055).

Функції та режими роботи

Захист електродвигунів, режими керування та зворотний зв'язок

ЕМДВ (ВМП) забезпечує наступні захисту електродвигунів:

попередній контроль ізоляції приєднання, що відходить;
максимальний струмовий захист;
від короткого замикання в кабелі та двигуні;
від перевантаження та перекидання;
від обриву фази;
від перегріву.

ЕМДВ (ВМП) може працювати в режимах:

місцевий – від пульта управління, розташованого у безпосередній близькості від ЕМДВ;
автоматичний – за сигналами від апаратури АПТВ;
дистанційний – за сигналами з поверхні шахти згідно з внутрішнім алгоритмом.

Як зворотний зв'язок може використовуватися датчик швидкості повітря ДСВ (апаратура АПТВ). За рахунок великого вхідного опору блоку управління ЕМДВ цей датчик може підключатися паралельно, не впливаючи на роботу апаратури АПТВ.

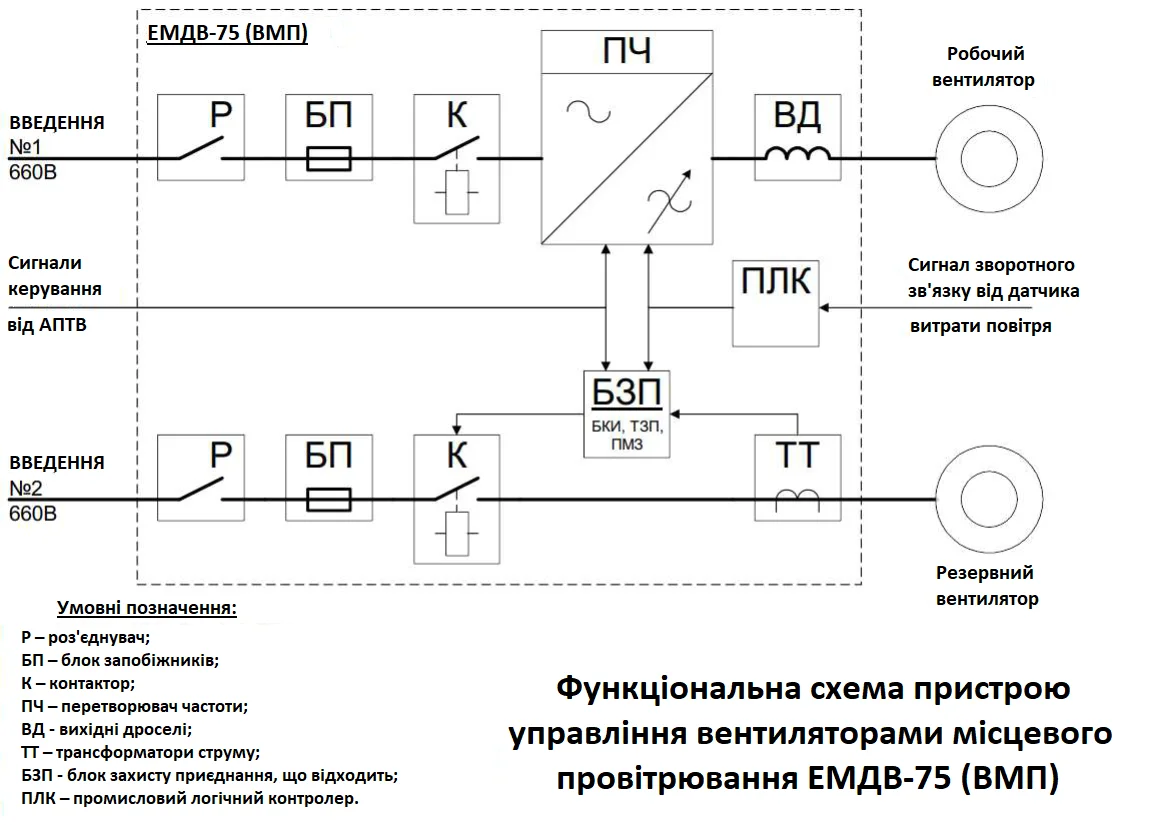

Функціональна схема

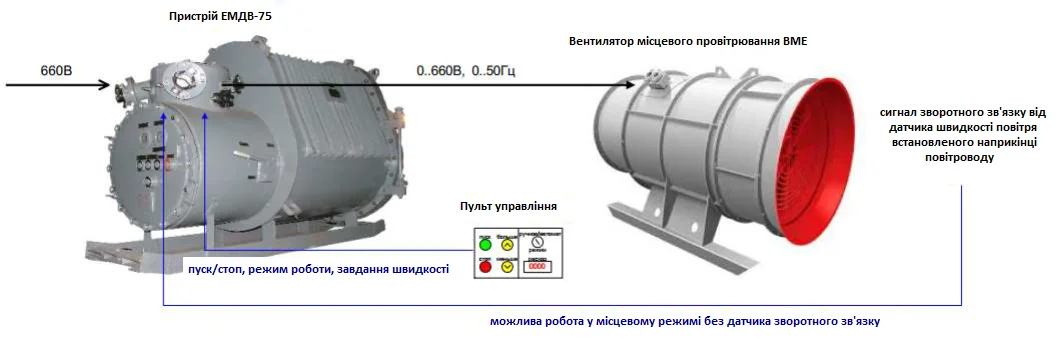

Загальна схема керування вентиляторами ВМП

ЕМДВ–ХХХ–XXX–ВМП Х 5

Е — пристрій керування електроприводом
МД — модернізована
В — вибухозахищене
ХХХ — номінальна потужність у кіловатах
XXX — номінальна напруга, в кВ
ВМП — для вентиляторів місцевого провітрювання
Х — кліматичне виконання згідно з ГОСТ 15150-69
5 — категорія розміщення за ГОСТ 15150-69

Номінальна напруга мережі

660 В

Вихідна напруга

0…U ном, В

Діапазон зміни частоти вихідної напруги

0…300 Гц

Потужність приводного електродвигуна

55, 75, 90 кВт

Тип лінії зовнішнього зв'язку

RS-485

Протокол обміну даними

Modbus RTU

Охолодження

повітряне, пасивне

Особливості застосування

Переваги частотно-регульованого електроприводу ВМП

Використання частотно-регульованого електроприводу дозволяє підвищити ефективність експлуатації вентиляторів місцевого провітрювання за рахунок таких факторів:

Запуск вентилятора проходить із поступовим наростанням частоти, тобто розтягнуто у часі (час запуску 30…600 с). За рахунок цього повітропровід рівномірно наповнюється повітрям, що повністю виключає розриви та деформації повітроводу при запуску.
Економії електроенергії у випадках, коли продуктивність вентилятора є надмірною в даний момент. Навіть незначне зниження оборотів електродвигуна вентилятора дозволяє суттєво знизити споживану потужність. Зниження швидкості обертання ВМП вдвічі знижує споживану потужність у кубі (Р₁/Р₀ = (N₁/N₀)³).
Ця особливість дозволяє спочатку встановлювати вентилятор великої потужності (один вентилятор – на весь термін прохідницьких робіт). За допомогою регулювання оборотів забезпечується необхідна продуктивність без зайвого споживання електроенергії. Таким чином не потрібно перемонтаж обладнання при збільшенні довжини виробітку.
Робота разом із датчиком швидкості (витрати) повітря дозволяє автоматично підтримувати необхідну продуктивність. Втрати в повітроводі, спричинені некритичними ушкодженнями, компенсуються автоматично збільшенням частоти обертання.
Зниження динамічних навантажень під час пусків та зупинок збільшує міжремонтний термін механізмів та зменшує знос повітроводу. За рахунок роботи на зниженій швидкості збільшується термін служби підшипників вентилятора та двигуна.
Можливість роботи як з існуючими апаратурами (АПТВ, АС-6, КП «Вітер»), так і автономно з виконанням функцій автоматизації та керування з поверхні. ЕМДВ (ВМП) замінює всі комутаційні апарати (пускачі, фідерні автомати), необхідні для роботи робочого та резервного вентиляторів місцевого провітрювання прохідницького вибою.
Дистанційне керування, моніторинг, контроль та облік робочих параметрів. Можливість включення обладнання до існуючої системи диспетчеризації та моніторингу шахти.
