Пристрій світлозвукового оповіщення типу УСЗО «СИГНАЛ-М»

Пристрій світлозвукового оповіщення типу УСЗО «СИГНАЛ-М» (світлозвуковий оповіщувач) призначений для аварійної та попереджувальної сигналізації та експлуатації у вибухонебезпечних зонах підприємств хімічної, газової та нафтової промисловості. Режим роботи пристрою — подача постійного звукового та постійного світлового сигналу при вмиканні живлення.

Ex-марковання
II 3G Ex ec mc ic IIC T5 Gc

Замовити / Розрахувати вартість

Призначення та опис

Де і навіщо застосовується оповіщувач УСЗО «СИГНАЛ-М»

Пристрій світлозвукового оповіщення типу УСЗО «СИГНАЛ-М» (світлозвуковий оповіщувач) призначений для аварійної та попереджувальної сигналізації та експлуатації у вибухонебезпечних зонах підприємств хімічної, газової та нафтової промисловості.

Режим роботи пристрою — подача постійного звукового та постійного світлового сигналу при вмиканні живлення. Відповідає вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування у потенційно вибухонебезпечних середовищах (ТР 1055).

Вибухозахищений світлозвуковий оповіщувач типу УСЗО «СИГНАЛ-М» виробництва АТ «ДІГ» застосовується для подачі світлових та звукових сигналів тривоги на підприємствах нафтогазової, хімічної та інших галузей з вибухонебезпечними зонами. Марковання вибухозахисту — II 3G Ex ec mc ic IIC T5 Gc, ступінь захисту IP65. Для підключення кабелю використовуються кабельні вводи DEG CGNA.

Конструкція вибухозахищеного світлозвукового оповіщувача

Корпус, табло, блок керування та кабельний ввід

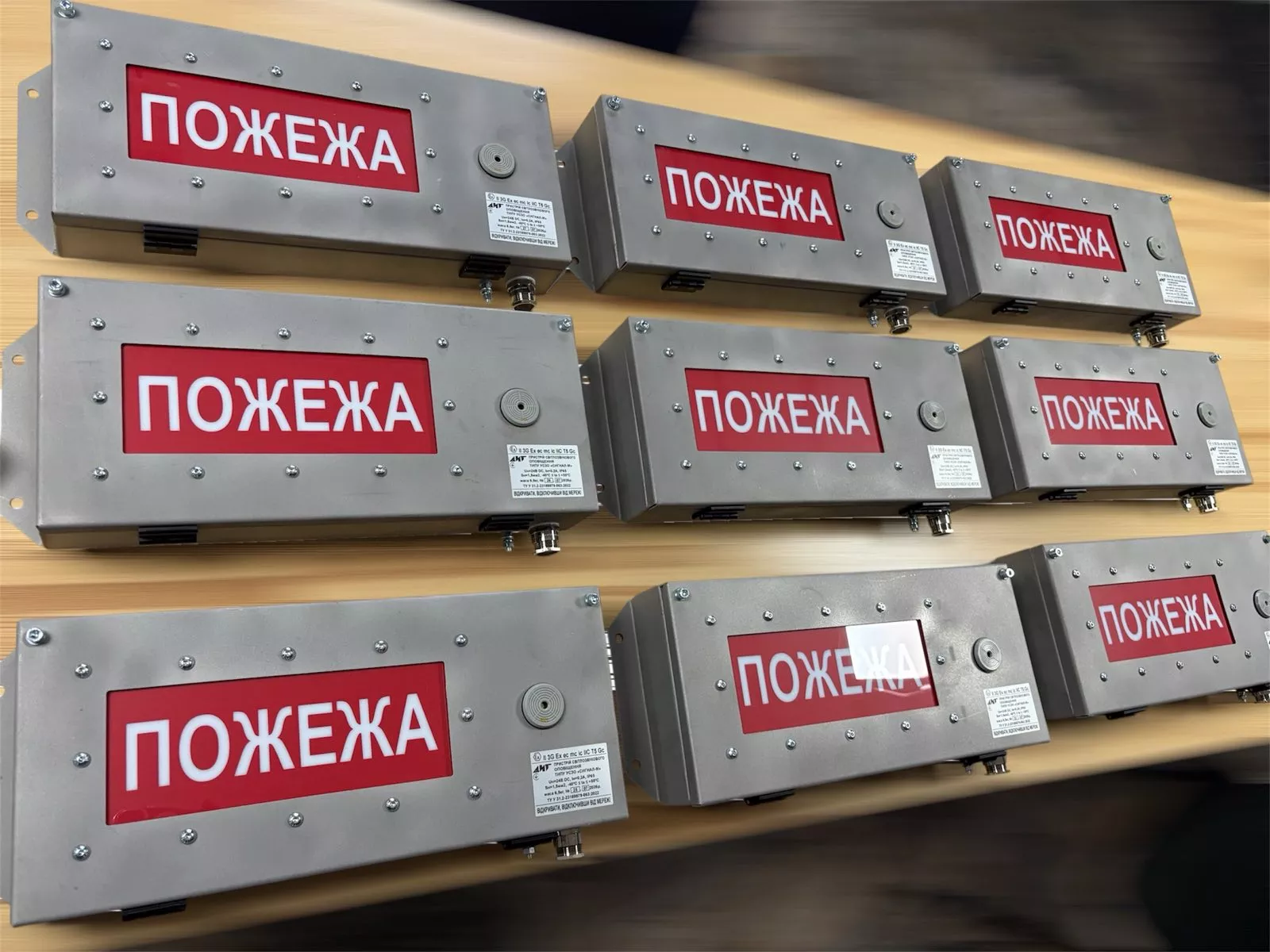

Конструктивно світлозвуковий оповіщувач вибухозахищений складається з корпусу та кришки з розміщеними на ній табло з написом та звуковим елементом, блоку керування та кабельного вводу для зовнішнього приєднання. Заземлювальні жили кабелів, що підводяться, приєднуються до заземлюючих затискачів, встановлених на корпусі.

Для введення кабелю в УСЗО «СИГНАЛ-М» застосовуються вибухозахищені кабельні вводи типу DEG CGNA або аналогічні з маркованням вибухозахисту Ex db IIC.

Технічні характеристики УСЗО «СИГНАЛ-М»

Живлення та рівень звукового сигналу

Вхідна напруга блоку живлення, В

110–240 AC
24 DC

Потужність блоку живлення, Вт

не більше 5

Потужність звукової сигналізації, дБ / м

98 / 1

Ступінь захисту оболонки

IP65

Гарантійний термін

12 місяців з моменту введення пристроїв в експлуатацію, але не більше ніж 18 місяців з дня поставки

УСЗО–Х–Х ХХ

УСЗО — пристрій світлозвукового оповіщення вибухозахищений
Х — наявність звукової сигналізації: З — зі звуковою сигналізацією; Б — без звукової сигналізації
Х — напруга живлення: АС — 110–240 В змінного струму; DC — 24 В постійного струму
ХХ — кліматичне виконання У та категорія розміщення 2 за ГОСТ 15150

Габаритні розміри

Присвідні розміри оповіщувача

Умови експлуатації

Температура, вологість, вібрація, положення в просторі

Кліматичне виконання — У, категорія розміщення — 1, згідно з ГОСТ 15150.

Світлозвуковий оповіщувач УСЗО «СИГНАЛ-М»:

допустимий температурний діапазон від мінус 40 до +55 °С;
відносна вологість навколишнього середовища до (98±2)% за температури 35 °С без конденсації вологи;
вібраційні навантаження у місцях установки повинні відповідати групі умов експлуатації М18 згідно з ГОСТ 17516.1;
захист від зовнішніх впливів не нижче за IP65;
робоче положення у просторі — горизонтальне.

Комплектація

Що входить у поставку

світлозвуковий оповіщувач УСЗО–Х–Х ХХ — 1 шт.;
паспорт — 1 шт.

Часті запитання

Відповіді на найпоширеніші запитання

Паспортний рівень — 98 дБ на відстані 1 м. Реальна зона чутності залежить від фонового шуму установки, наявності перешкод та вимог до перевищення сигналу над фоном, тому кількість і розташування оповіщувачів визначає проєкт систем оповіщення. Для попереднього розрахунку зверніться до інженера ДІГ із планом ділянки та рівнем виробничого шуму.

Так, це задається першою літерою в умовному позначенні: «З» — зі звуковою сигналізацією, «Б» — без неї. У другій позиції обирається живлення — 110–240 В AC або 24 В DC. Напис на табло узгоджується при замовленні.

Робоче положення у просторі — горизонтальне: так забезпечується заявлена читабельність табло та стікання вологи з поверхонь, від чого залежить збереження ступеня захисту IP65. Довільний нахил корпусу при монтажі не передбачений — якщо конструкція об'єкта не дозволяє горизонтальне встановлення, варіант кріплення варто узгодити заздалегідь.

УСЗО «СИГНАЛ-М» вмикається разом з подачею живлення й видає постійний звуковий та світловий сигнал. Переривчастий режим або різні тональності реалізуються на боці системи керування — комутацією живлення оповіщувача від контролера чи приймально-контрольного приладу через відповідний вибухозахищений комутаційний апарат.

Позначення II 3G … Gc відповідає обладнанню категорії 3G, тобто рівню вибухозахисту «c» — це зона 2. Підгрупа IIC охоплює найважчі гази, включно з воднем, температурний клас T5 — до 100 °С на поверхні. Перед встановленням звіряйте марковання з класифікацією зони за проєктом об'єкта.
