Сенсор кінцевий магнітоконтактний вибухозахищений СКМ-Д

Датчик та магніт розташовані в різних нержавіючих оболонках. Перемикання контактів відбувається при взаємному наближенні та віддаленні їх один від одного.

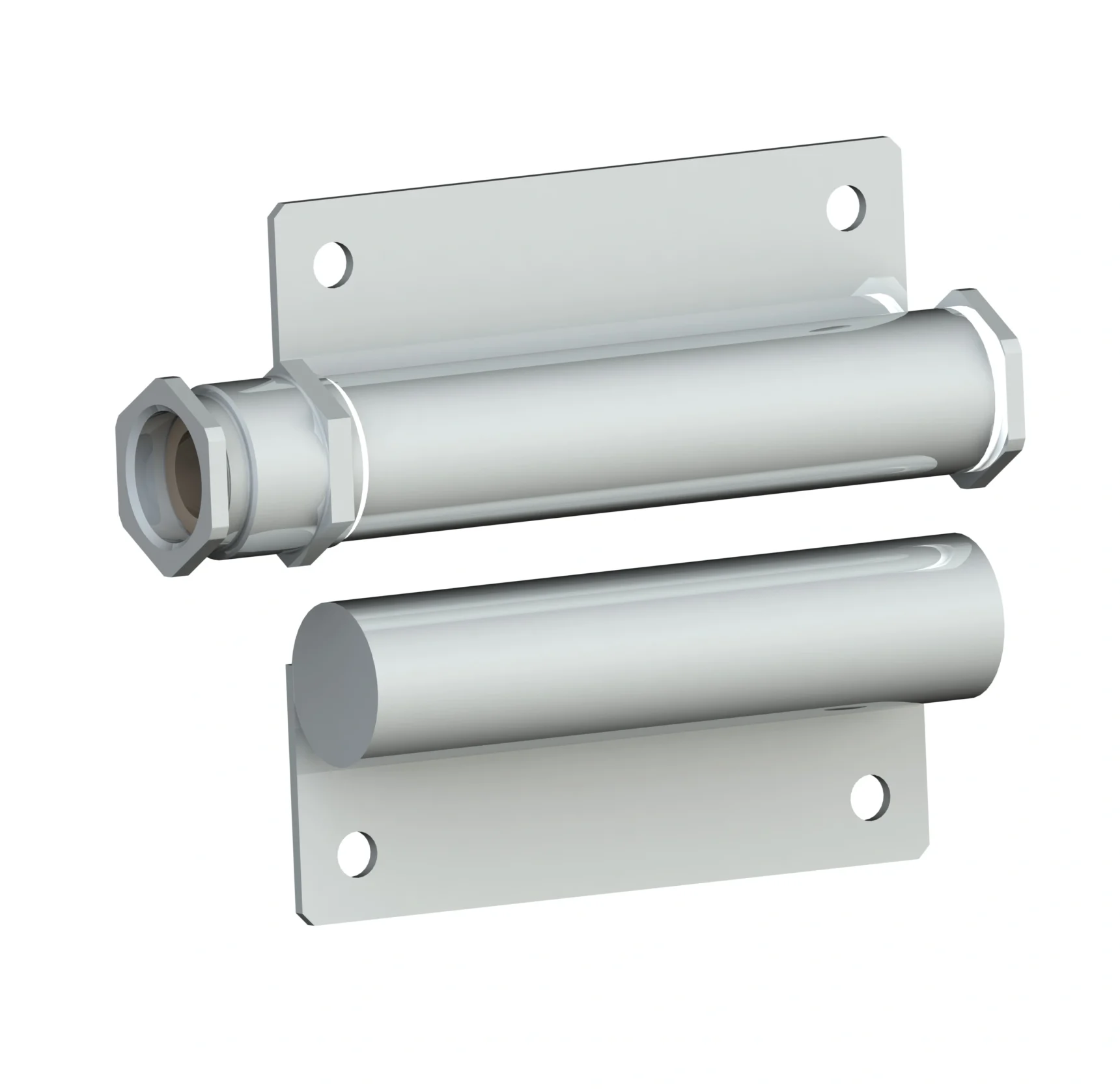

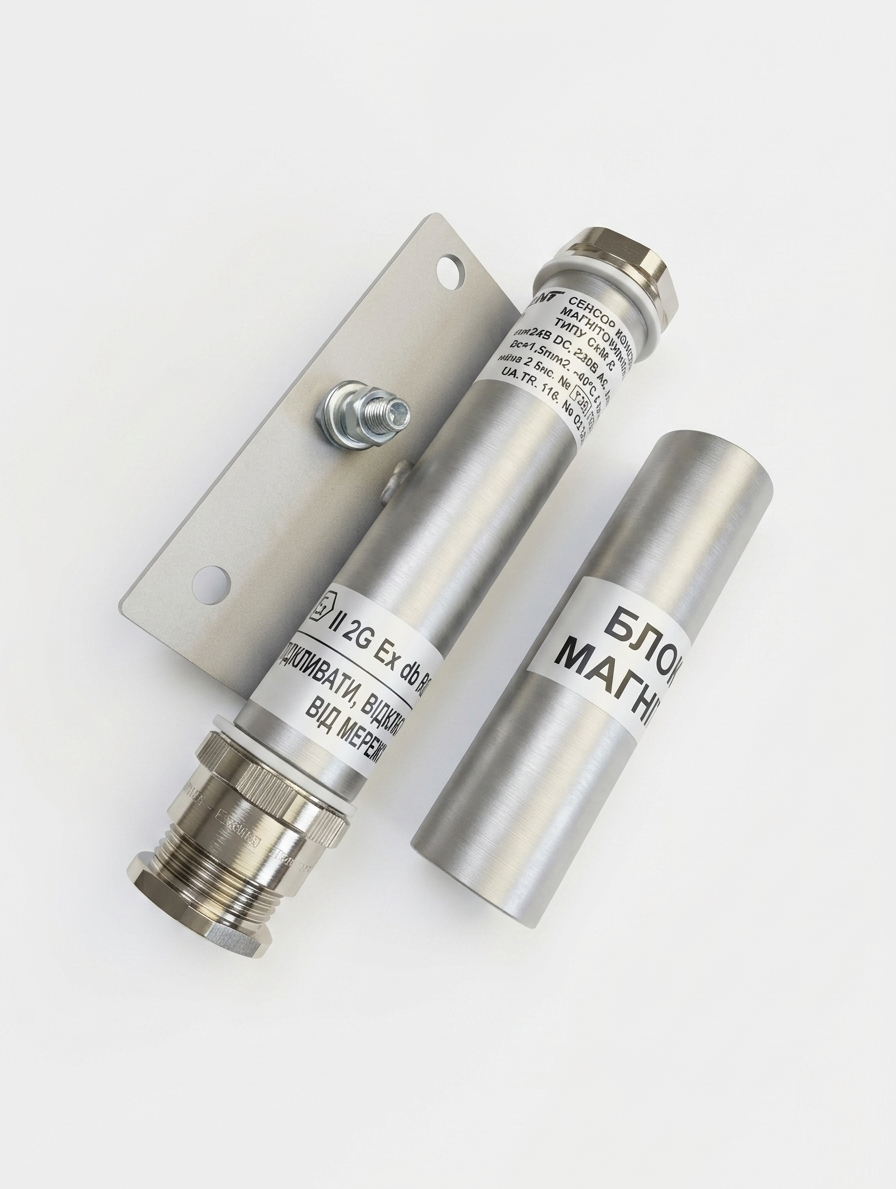

СКМ-Д складається з блоку датчика (сенсору) та блоку магніту.

Сенсор виконаний у вибухонепроникної оболонки з нержавіючої сталі з видом вибухозахисту «Вибухонепроникна оболонка “d”», монтажної плати з роз’ємними клемними контактами та магнітокерованим контактом, кабельного вводу для зовнішнього приєднання та заглушки.

Блок магніту складається із оболонки, магніту. Вільний простір між корпусом та магнітом залитий компаундом.

Для введення кабелю в СКМ-Д застосовуються вибухозахищені кабельні вводи типу DEG CGNA або аналогічні з маркуванням вибухозахисту Ex db IIC.

Найменування параметра, показника	Одиниці виміру	Значення
Максимальна комутаційна напруга DC	В	350
Максимальна комутаційна напруга AC	В	300
Максимальний струм комутації DC	А	0.7
Максимальний струм комутації AC	А	0.5
Комутована потужність, макс	W	50
Комутована потужність, макс	VA	70
Опір замкнутих контактів	Ом	0,1
Опір розімкнутих контактів	МОм	1
Кількість комутацій при навантажені на резистивний опір: 250 mA 200 VAC 1 mA 350 VDC 0.5 A 100 VDC 0.5 A 50 VDC		106 106 5*104 107
Переріз проводів, що підключаються	мм	0,35 – 1,5
Відстань спрацьовування/відпускання	мм	70/120



*Не дозволяється перевищувати наведені параметри для комутаційного елемента, також недозволено перевищувати потужність, що виділяється на резисторах, якщо вони встановлені.

Робота при максимальних навантаженнях або близько до них знижує ресурс роботи.

Параметри комутаційного елемента зазначені для виконання нормально розімкненого контакту.

СКМ-Д–10 –Х– Х–Х–Х

1      2   3   4  5  6

1 – Сенсор кінцевий магнітоконтактний;

2 – модель;

3 – тип кабельного вводу:

• M20SS- під кабель для відкритої прокладки діаметр кабелю 3,2..8,7 мм;
• M20L – під кабель для відкритої прокладки діаметр кабелю 6,5…14 мм;
• Х – тип кабельного вводу згідно письмового замовлення.

4 – тип контактів:

• 1 – нормально розімкнений;
• 2 – нормально замкнений;
• 3 – перемикаючий;
• Х – тип та потужність контактної групи згідно письмового замовлення.

5 – опір резистора R1*, встановленого послідовно з контактом.

Наприклад:

• 180 – резистор 180Ом;
• 1к2 – резистор 1,2кОм;
• 18к – резистор 18кОм;
• 0 – з контактом послідовно резистор не встановлюється;
• Х – згідно письмового замовлення.

6 – опір резистора R2*, встановленого паралельно точкам підключення кабелю.

Наприклад:

• 180 – резистор 180Ом;
• 1к2 – резистор 1,2кОм;
• 27к – резистор 27кОм;
• 0 – паралельно точкам підключення кабелю резистор не встановлюється;
• Х – згідно письмового замовлення.

 * Потужність резистора – 1Вт.
