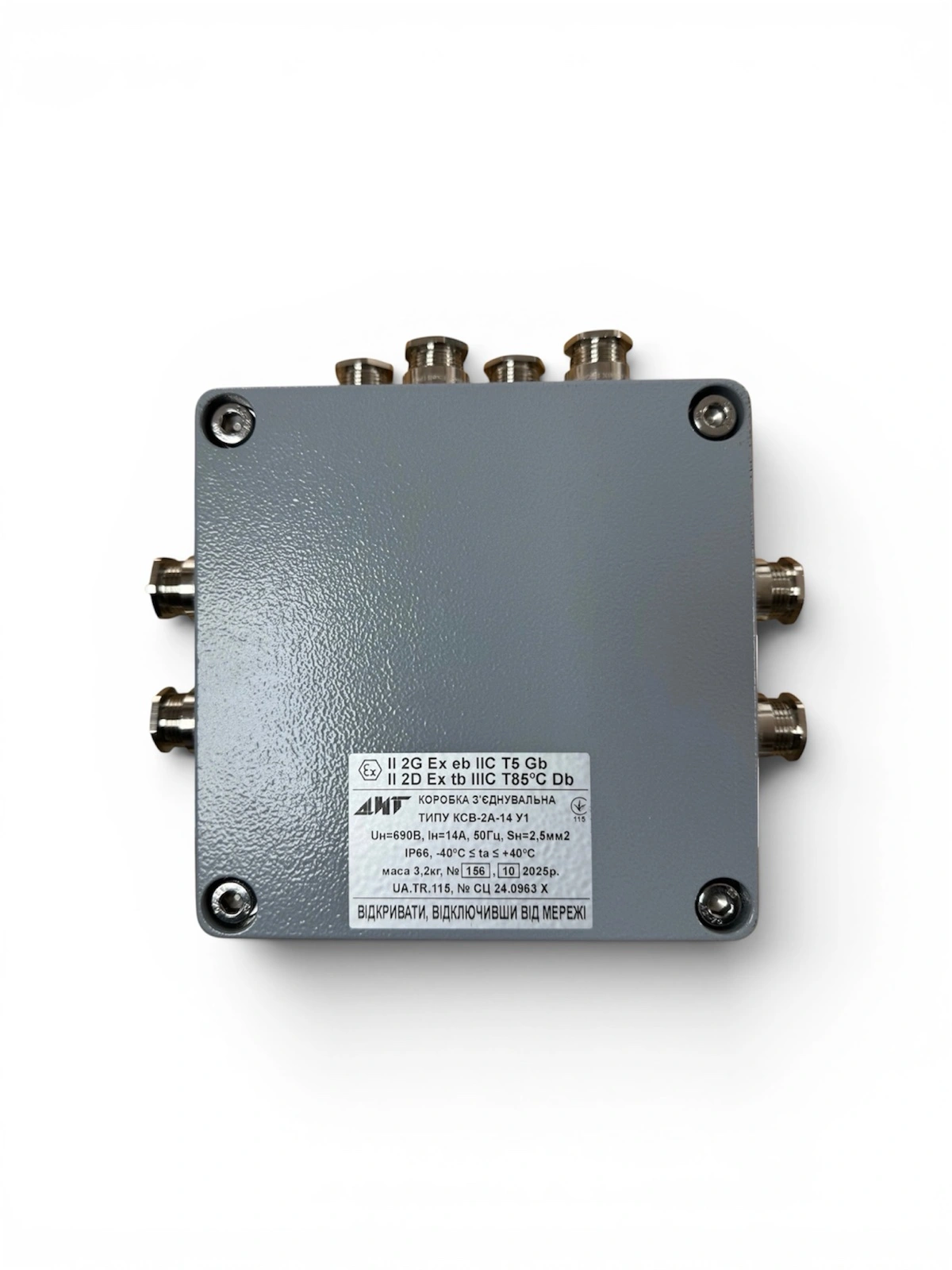

Коробка з’єднувальна вибухозахищена алюмінієва типу КСВ-А з кабельним введенням DEG CGAK

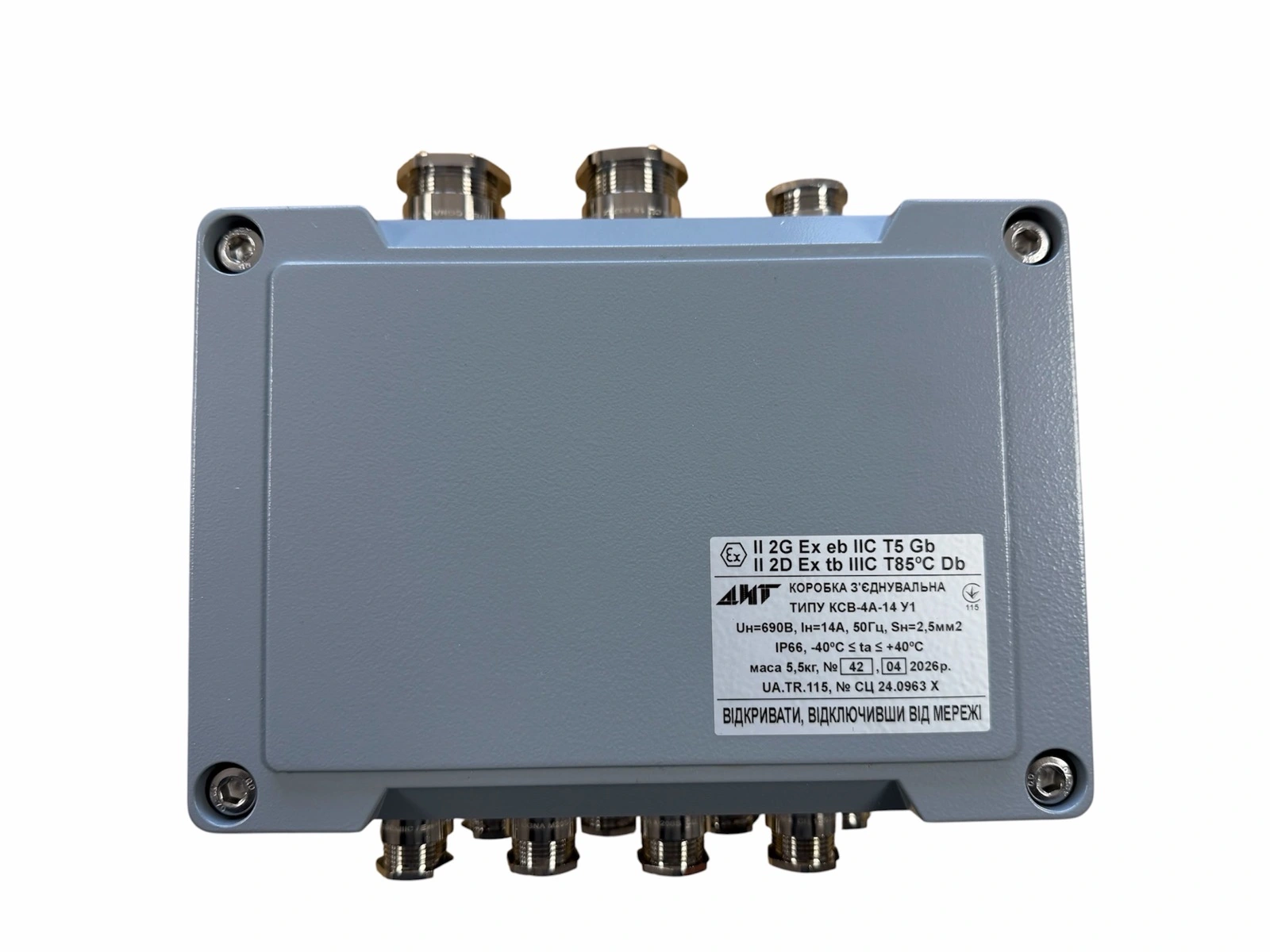

Коробка з'єднувальна вибухозахищена КСВ-А (алюміній) - Зображення 2

Коробка з'єднувальна вибухозахищена алюмінієва типу КСВ-А

Коробка з'єднувальна вибухозахищена алюмінієва КСВ-А

Виробництво АТ «ДІГ»

Хімічна промисловість
Нафтопереробка
Газова галузь

Коробки з’єднувальні вибухозахищені типу КСВ-А (алюміній)

Name: Коробка з’єднувальна вибухозахищена КСВ-А (алюміній)
Brand: ДІГ
Availability: InStock

З’єднання і розгалуження гнучких та броньованих кабелів з мідними і алюмінієвими жилами в силових ланцюгах і ланцюгах управління постійного і змінного струму напругою до 690 В для підприємств хімічної, газової та нафтової промисловості. Литий алюмінієвий корпус — для важких умов експлуатації, зовнішнього монтажу та підвищених вимог до довговічності.

КСВ-А мають марковання вибухозахисту

II 2G Ex eb IIC T6…T4 Gb
II 2D Ex tb IIIC T85 °C…T135 °C Db

Замовити / Розрахувати вартість

Призначення та опис

Де і навіщо застосовуються коробки КСВ-А

Коробка з'єднувальна вибухозахищена алюмінієва типу КСВ-А виробництва АТ «ДІГ» призначена для з'єднання і розгалуження гнучких і броньованих кабелів з мідними і алюмінієвими жилами в силових ланцюгах і ланцюгах управління постійного і змінного струму, що експлуатуються в потенційно вибухонебезпечних середовищах підприємств хімічної, газової та нафтової промисловості.

Коробки відповідають вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування в потенційно вибухонебезпечному середовищі (ТР 1055), та мають сертифікат відповідності до вимог технічних регламентів України.

Чому обирають КСВ-А: алюміній проти пластику

Практичні переваги литого алюмінієвого корпусу

Механічна міцність

Алюмінієвий корпус витримує значно вищі ударні та вібраційні навантаження — актуально для гірничодобувної та нафтохімічної промисловості.

Температурний діапазон

Алюміній не втрачає форму і властивості при температурах, де пластик може деформуватись або стати крихким.

Стійкість до УФ та хімії

Алюмінієвий сплав не руйнується під дією сонячної радіації та агресивних середовищ без додаткових покриттів.

Заземлення корпусу

Металевий корпус забезпечує надійний електричний контакт із заземлювальною шиною без додаткових елементів.

Гарантований ресурс КСВ-А — щонайменше 10 років, що підтверджується умовами експлуатації на відкритому повітрі. КСВ-А — оптимальний вибір для зовнішнього монтажу, зон з високим ризиком механічних пошкоджень та об'єктів з підвищеними вимогами до довговічності.

КСВ–XА–XX У1

X — типорозмір корпусу: 1, 2, 4, 6
XX — номінальний струм: 14, 21, 27, 34, 53 А
У1 — кліматичне виконання (помірний клімат, категорія розміщення 1)

Приклад замовлення: Коробка КСВ-2А-21 У1 (тип КСВ-2А, струм 21 А)

Додатково вкажіть: тип клем (пружинні WAGO / гвинтові), кількість і тип кабельних вводів (M20, M25, M32, M40), необхідність заземлювального затискача.

Напруга мережі

до 690 В

Струм

14 / 21 / 27 / 34 / 53 А

Розсіювана потужність

не більше 18,1 Вт

Переріз провідника

від 1,5 до 16 мм²

Захист

IP66

Вибухозахист

Ex eb IIC T6…T4 Gb / Ex tb IIIC Db

Матеріал корпусу

алюмінієвий сплав, литий під тиском

Типорозміри

КСВ-1А, КСВ-2А, КСВ-4А, КСВ-6А

Стандарт

ДСТУ EN 60079-0:2017, ДСТУ EN 60079-1

Термін служби

не менше 10 років

Гарантія

12 місяців

Конструкція та робота коробки КСВ-А

Корпус, затискачі, кабельні вводи

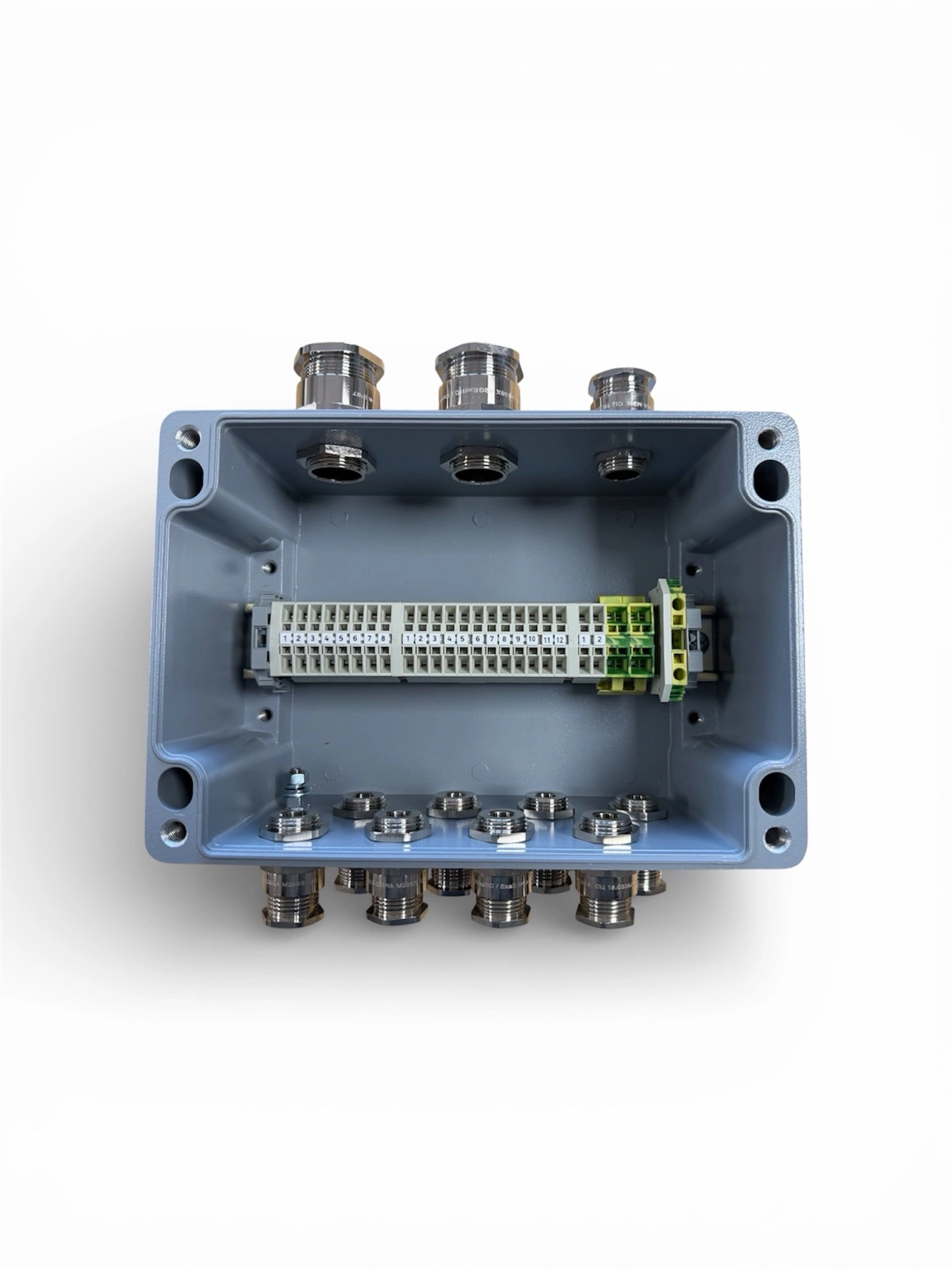

Коробка з'єднувальна вибухозахищена алюмінієва складається з корпусу, кришки, контактних затискачів і кабельних вводів. Корпус виготовлений методом лиття під тиском з алюмінієвого сплаву, поверхня — електростатичний спрей високої напруги з електричним поверхневим опором менше 10⁹ Ом. У коробках для кріплення передбачені монтажні отвори.

Для підключення струмопровідних провідників (жил кабелю) в коробках використовуються набірні контактні пружинні затискачі з видом вибухозахисту Ex eb IIC, що вибираються в залежності від номінального струму, на який розрахована коробка. Затискачі встановлюються і фіксуються на DIN-рейці DIN 35 і розраховані для фронтального електричного монтажу провідників. Підключення жил кабелю здійснюється за допомогою клітинної натяжної пружини, яка затискає без ослаблення контактного тиску будь-який мідний провідник (однодротяний, багатодротяний, тонкодротяний) і забезпечує надійний протикорозійний захист у місці контакту — завдяки цьому клемні затискачі придатні для багаторазового використання.

При необхідності підключення заземлювальних жил кабелів застосовуються спеціальні затискачі із заземленням, що мають характерне зелено-жовте забарвлення — при установці на DIN-рейку 35 такий затискач автоматично забезпечує електричний контакт з нею. Останній контактний затискач у наборі обов'язково повинен мати торцеву пластину.

УВАГА! Для пружинних контактних затискачів передбачено підключення лише одного провідника. Якщо необхідно забезпечити живлення від одного вхідного кабелю двох і більше провідників, передбачається встановлення 3-х або 4-х контактних затискачів.

Для приєднання гнучкого кабелю залежно від вимог до вибухонебезпечних зон та температури експлуатації застосовуються кабельні вводи Ex db IIC / Ex eb IIC або Ex tb IIIC виробництва DEG і CMP. Зовнішній діаметр кабелю повинен бути на 1…1,5 мм менше внутрішнього діаметра кільця ущільнювача кабельного введення; тип кабельного введення уточнюється при замовленні залежно від діаметра кабелю.

На кришці коробки розміщена заводська табличка з основними технічними даними, марковання вибухозахисту та попереджувальним написом «ВІДКРИВАТИ, ВІДКЛЮЧИВ ВІД МЕРЕЖІ».

Максимальна кількість клем

Залежно від типорозміру корпусу та номінального струму

Максимально допустима кількість клем у коробках КСВ-А
Габарит корпусу	Струм, А	Перетин провідника, мм²	Пружинні клеми WAGO			Гвинтові клеми
Габарит корпусу	Струм, А	Перетин провідника, мм²	2-конт.	3-конт.	4-конт.	Гвинтові клеми
КСВ-1А	14	2,5	16	—	8	14
	21	4	12	10	10	12
	27	6	8	7	—	8
КСВ-2А	14	2,5	34	—	16	18
	21	4	15	15	15	15
	27	6	9	9	—	9
КСВ-4А	14	2,5	50	—	24	26
	21	4	32	32	32	32
	27	6	20	20	—	20
	34	10	12	12	—	12
	53	16	10	10	—	10
КСВ-6А	14	2,5	90	—	44	86
	21	4	84	42	42	84
	27	6	60	60	—	60
	34	10	24	24	—	24
	53	16	18	18	—	18

* За вимогами замовника можуть встановлюватися клеми WAGO, Weidmüller або Phoenix Contact

Максимальна кількість вводів

Кабельні вводи DEG для кожного типорозміру коробки

Максимально допустима кількість кабельних вводів
Кабельний ввід (Ø кабелю)	КСВ-1А		КСВ-2А		КСВ-4А		КСВ-6А
	A/B	C/D	A/B	C/D	A/B	C/D	A/B	C/D
M20SS (3,2…8,7 мм)	2	3	2	4	4	10 / 9	10	14 / 13
M20L (6,5…14 мм)	1	2	2	4	4	10 / 9	10	14 / 13
M25L (11,1…20 мм)	1	1	1	2	2	6	5	9
M32L (17…26,3 мм)	1	1	1	2	1	4	4	6
M40L (23,5…32,2 мм)	—	—	—	—	1	3	3	4

**** Можливі вводи: DEG CGNA / DEG CGAK / DEG CGFS або CMP

Габаритні розміри

Креслення корпусів КСВ-А за типорозмірами

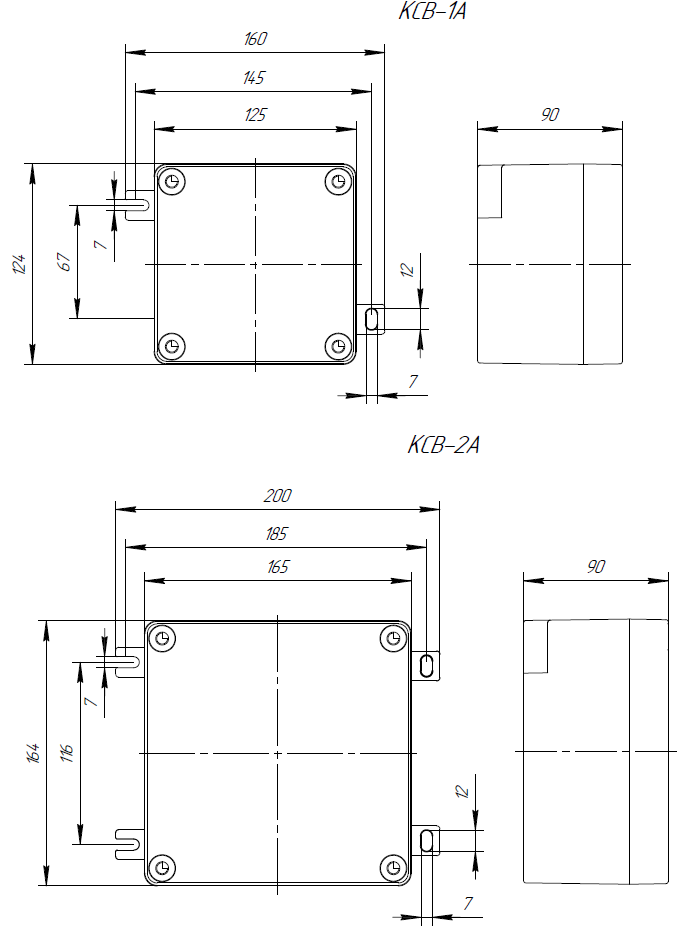

КСВ-1А / КСВ-2А

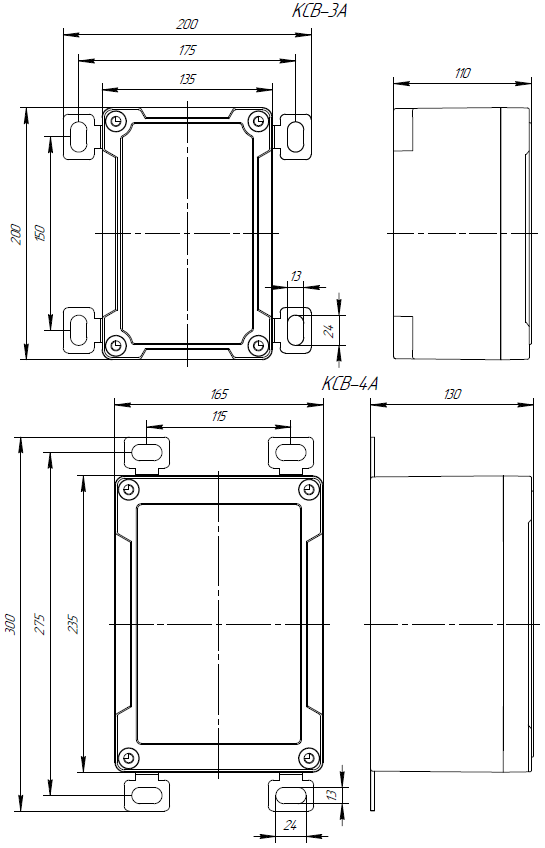

КСВ-3А / КСВ-4А

КСВ-5А

КСВ-6А

Умови експлуатації

Стійкість до зовнішніх впливів, кліматичне виконання

Ступінь захисту оболонки: не нижче IP66 за ГОСТ 14254
Механічна міцність: задовольняє вимогам ДСТУ EN 60079-0:2017, придатна для умов високої небезпеки механічних пошкоджень
Стійкість до пилу і піску: атмосфери типу I або II для кліматичного виконання У
Стійкість до сонячної радіації та соляного туману
Вогнестійкість: коробки не поширюють горіння
Середній термін служби: щонайменше 10 років

Гарантія та комплектація

Умови гарантії та склад постачання

Виробник гарантує надійну роботу коробок при дотриманні споживачем умов експлуатації, транспортування та зберігання. Гарантійний термін — 12 місяців з дня введення в експлуатацію, але не більше 2-х років від постачання.

Комплектація: коробка — 1 шт., посібник з експлуатації — 1 шт.

Часті запитання

Відповіді на найпоширеніші запитання

Алюміній виправданий там, де є реальний ризик удару чи наїзду техніки, постійна вібрація, відкрите сонце цілий рік або потрібен великий термін служби без обслуговування. Якщо коробка стоїть у приміщенні чи під навісом і механічних ризиків немає — пластикові КСВ-П закривають задачу дешевше.

Клас визначається реальним нагрівом усередині коробки: він залежить від струму, кількості зайнятих клем і температури довкілля. Тому конкретний клас фіксується для замовленої конфігурації та вказується в паспорті виробу. Якщо у вашій зоні є газ із низькою температурою самозаймання (потрібен саме T6) — повідомте це при замовленні, щоб інженер підібрав відповідне наповнення.

Менше, ніж максимум із таблиці. Врахуйте: заземлювальні затискачі займають позиції на тій самій DIN-рейці, останній затискач у наборі обов'язково має торцеву пластину, а на багатожильні розгалуження йдуть 3- і 4-контактні затискачі. Практичне правило — закладати 15–20% запасу до розрахункової кількості.

Так. Металевий корпус спрощує заземлення, але не скасовує його: заземлення виконується згідно з проєктом і ПУЕ. Усередині для PE-жил застосовуються зелено-жовті затискачі, які при встановленні на DIN-рейку 35 автоматично отримують електричний контакт із нею.

Ущільнення не забезпечить IP і герметичність, а вид вибухозахисту вводу перестане діяти. Зовнішній діаметр кабелю має бути на 1…1,5 мм меншим за внутрішній діаметр кільця ущільнювача. Тому в замовленні вказуйте фактичні марки й діаметри кабелів — тип вводу підбирається під них, а не навпаки.

Габарити й розташування монтажних отворів у КСВ-А відрізняються від пластикових серій, тож посадкове місце найчастіше доводиться коригувати. Надішліть фото наявного вузла та габарити старої коробки — інженер підкаже, який типорозмір КСВ-А стане з мінімальними переробками.
