Пристрій керування електроприводом канатних доріг типу ЕЧКД

Name: Пристрій керування електроприводом канатних доріг типу ЕЧКД
Brand: ДІГ
Availability: InStock

Пристрої керування електроприводом канатних доріг ЕЧКД, виготовлені на основі перетворювача частоти, призначені для регулювання швидкості руху поїзних складів монорейкових та ґрунтових канатних доріг та інших транспортних засобів у шахтах, копальнях та кар’єрах.

Замовити / Розрахувати вартість

Призначення та опис

Де і навіщо застосовується пристрій ЕЧКД

Пристрої керування електроприводом канатних доріг ЕЧКД, виготовлені на основі перетворювача частоти, призначені для регулювання швидкості руху поїзних складів монорейкових та ґрунтових канатних доріг та інших транспортних засобів у шахтах, копальнях та кар'єрах.

Функції пристрою ЕЧКД

Керування, гальмування, індикація та захист

Пристрої забезпечують:

плавний пуск приводного електродвигуна з програмованим часом розгону до досягнення заданої швидкості;
підтримку швидкості руху транспортного механізму в необхідному діапазоні;
забезпечення режиму електричного гальмування приводного електродвигуна з рекуперацією енергії гальмування в мережу живлення при русі на спусках і при уповільненні;
ручне керування від пристрою завдання швидкості руху (командоапарата), що здійснюється машиністом;
безконтактне реверсування приводного електродвигуна;
керування електрогідравлічним гальмом приводу канатної дороги;
аварійна зупинка електроприводу при відмові перетворювача частоти та при натисканні кнопки «Аварійний стоп»;
відображення інформації про поточні параметри електроприводу, повідомлень про спрацювання захисту та відмову перетворювача частоти на графічній панелі апаратури управління рудничним транспортом типу АУРТ;
взаємодія з апаратурою керування канатною дорогою;
попередній контроль ізоляції приєднань, що відходять.

Захист:

короткого замикання в приводному електродвигуні і живильному кабелі;
навантаження;
від обриву фази приводного електродвигуна та мережі живлення;
перевищення температури радіаторів силових напівпровідникових приладів перетворювача частоти.

Конструкція

Виконання шафи, введення кабелів, блокування

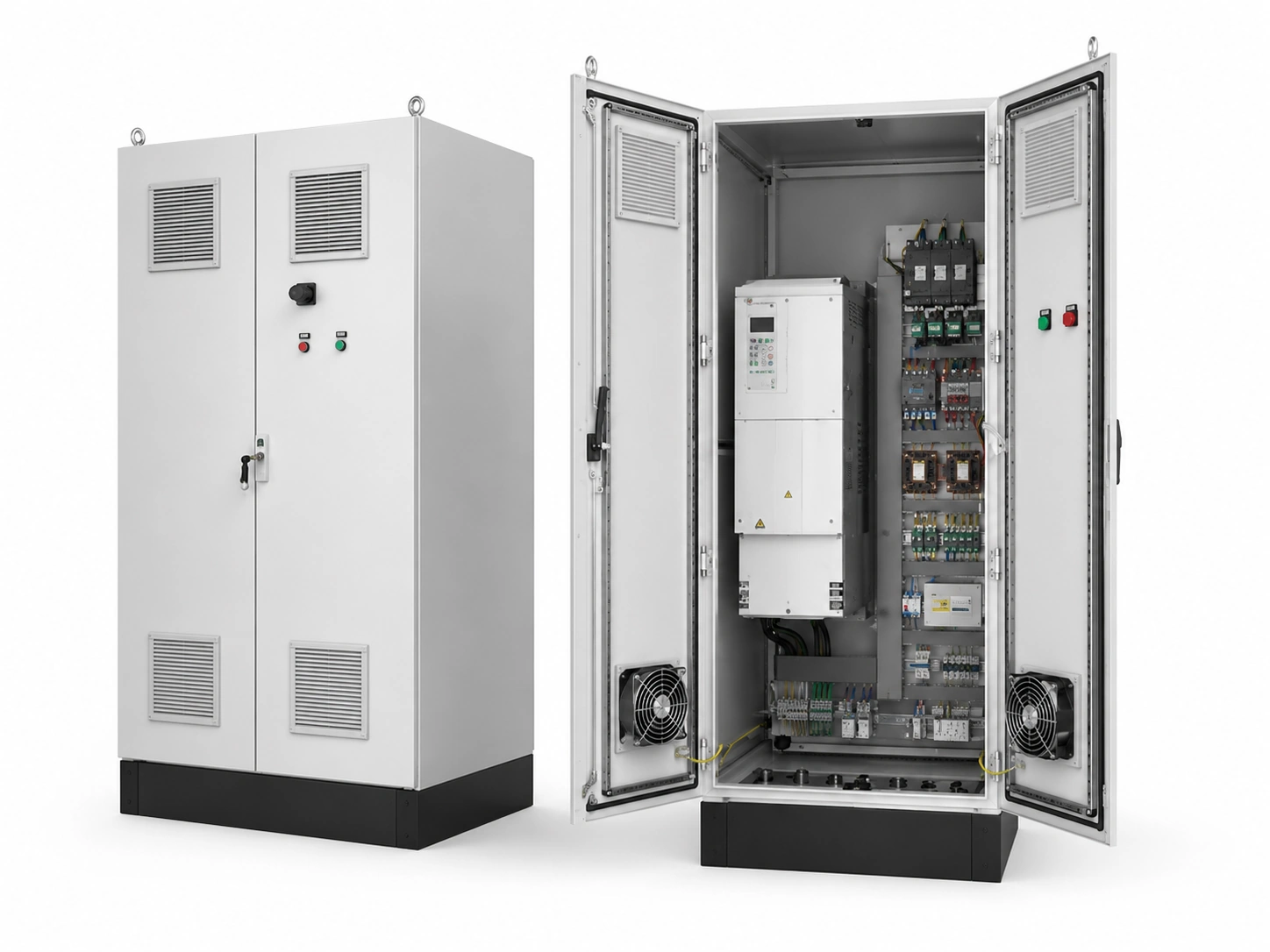

Пристрій управління є електротехнічною шафою, в якій встановлені перетворювач частоти, вихідний трифазний дросель і апаратура управління, блокувань і контролю. Введення силових та контрольних кабелів здійснюється через вступні пристрої, що оберігають кабелі від висмикування.

Двері шафи мають електричне блокування, що забезпечує відключення мережевого контактора під час відчинення дверей. Шафа має зовнішні та внутрішні заземлюючі затискачі.

ЕЧКД–ХХ У2

Е — електропривід
Ч — частотно-керований
К — канатних
Д — доріг
ХХ — номінальна потужність приводного електродвигуна в кВт
У2 — кліматичне виконання та категорія розміщення

Технічні характеристики

Основні електричні та габаритні параметри

Номінальна напруга мережі живлення, В

380, 660

Вихідна напруга, В

0–U_ном.

Частота мережі, Гц

Діапазон зміни частоти вихідної напруги, Гц

0–70

Максимальна потужність приводного електродвигуна, кВт

Напруга ланцюгів дистанційного керування, В

12, 24

Маса, кг, не більше

950

Габаритні розміри (висота × ширина × глибина), мм, не більше

2200×800×650

Умови експлуатації

Температура, вологість, запиленість, вібрація, положення у просторі

висота над рівнем моря — 1000 м;
температура навколишнього повітря від −5 °С до +35 °С;
відносна вологість навколишнього повітря до 80% за температури 35 °С;
запиленість довкілля до 1000 мг/м³;
навколишнє середовище не повинно містити агресивних газів та пар у концентраціях, що руйнують метал та ізоляцію;
вібраційні навантаження ступеня жорсткості I за ГОСТ 16962-71 (група умов експлуатації М18 за ГОСТ 17516.1);
робоче положення у просторі — горизонтальне, допустиме відхилення 15° в будь-яку сторону.

Комплектація

Що входить у поставку

пристрій керування ЕЧКД;
посібник з експлуатації;
паспорт.

Пристрій може бути укомплектований апаратурою керування рудничним транспортом типу АУРТ.

Гарантійний термін експлуатації

12 місяців з дня введення в експлуатацію

Для поставок на експорт

не більше 18 місяців з дня проходження через державний кордон

Часті запитання

Відповіді на найпоширеніші запитання

Не обов'язково, але варто врахувати: інформація про поточні параметри електроприводу, повідомлення про спрацювання захистів і відмови перетворювача частоти виводяться саме на графічну панель апаратури АУРТ. Якщо АУРТ на об'єкті немає, спосіб відображення цієї діагностики потрібно узгодити з інженером ДІГ ще на етапі замовлення.

Потужність двигуна в кВт вказується безпосередньо в умовному позначенні (позиція ХХ), максимальна — 90 кВт. Живлення можливе від мережі 380 або 660 В, тож при замовленні варто вказати обидва параметри: напругу мережі та потужність приводу.

У режимі електричного гальмування енергія гальмування повертається в мережу живлення, а не розсіюється у вигляді тепла. Практично це означає стабільне утримання заданої швидкості на спусках без надмірного навантаження на механічне гальмо та менші витрати електроенергії на дорозі зі значними перепадами висот.

Робоче положення у просторі — горизонтальне, допустиме відхилення до 15° в будь-яку сторону. Це важливо врахувати при підготовці майданчика: шафа важить до 950 кг і має габарити 2200×800×650 мм, тож основа повинна витримувати навантаження й забезпечувати доступ до дверей.

Допустима запиленість довкілля — до 1000 мг/м³, тобто пристрій розрахований саме на важкі умови гірничих підприємств. Обмеження стосується іншого: середовище не повинно містити агресивних газів і пар у концентраціях, що руйнують метал та ізоляцію. Температурний діапазон — від −5 °С до +35 °С.
