Сенсор кінцевий магнітоконтактний вибухозахищений СКМ-Д призначений для роботи в системах автоматичного пожежогасіння, охоронної сигналізації, а також в інших системах для контролю частин конструкцій і механізмів з подальшим виведенням повідомлення про тривогу на приймально-контрольному пристрої.
Де і навіщо застосовується сенсор СКМ-Д
Сенсор кінцевий магнітоконтактний вибухозахищений СКМ-Д призначений для роботи в системах автоматичного пожежогасіння, охоронної сигналізації, а також в інших системах для контролю частин конструкцій і механізмів з подальшим виведенням повідомлення про тривогу на приймально-контрольному пристрої.
Датчики СКМ-Д можуть експлуатуватися як на відкритих виробничих майданчиках, так і у виробничих приміщеннях, зайнятих у видобутку, переробці та транспортуванні нафти та газу, хімічної промисловості.
Відповідають вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування у потенційно вибухонебезпечних середовищах (ТР 1055).
Принцип спрацьовування магнітокерованого контакту
Датчик та магніт розташовані в різних нержавіючих оболонках. Перемикання контактів відбувається при взаємному наближенні та віддаленні їх один від одного.

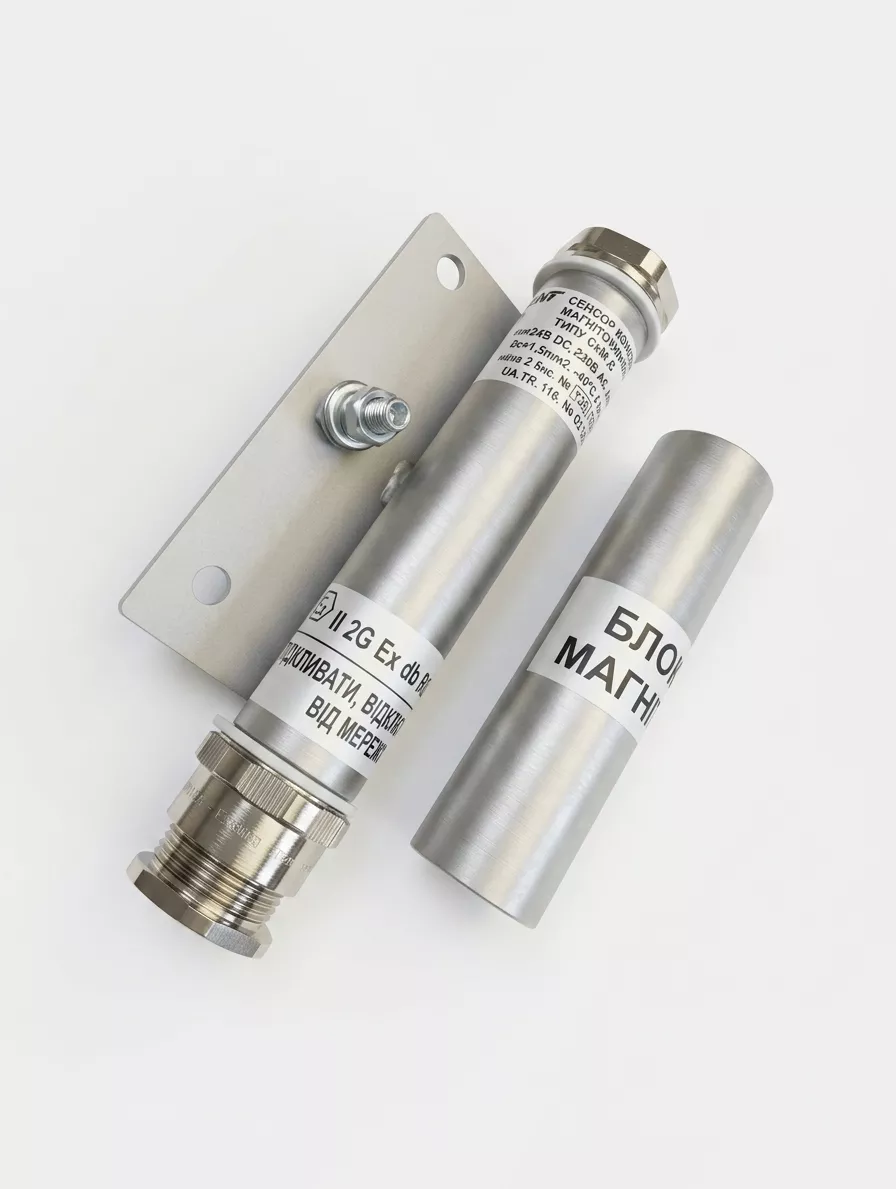

Блок сенсора, блок магніту та кабельний ввід
СКМ-Д складається з блоку датчика (сенсора) та блоку магніту.
Сенсор виконаний у вибухонепроникній оболонці з нержавіючої сталі з видом вибухозахисту «вибухонепроникна оболонка “d”», монтажної плати з роз'ємними клемними контактами та магнітокерованим контактом, кабельного вводу для зовнішнього приєднання та заглушки.
Блок магніту складається із оболонки та магніту. Вільний простір між корпусом та магнітом залитий компаундом.
Для введення кабелю в СКМ-Д застосовуються вибухозахищені кабельні вводи типу DEG CGNA або аналогічні з маркованням вибухозахисту Ex db IIC.
Параметри комутаційного елемента та підключення
Не дозволяється перевищувати наведені параметри для комутаційного елемента, також не дозволено перевищувати потужність, що виділяється на резисторах, якщо вони встановлені.
Робота при максимальних навантаженнях або близько до них знижує ресурс роботи.
Параметри комутаційного елемента зазначені для виконання нормально розімкненого контакту.
M20SS — під кабель для відкритої прокладки, діаметр кабелю 3,2…8,7 ммM20L — під кабель для відкритої прокладки, діаметр кабелю 6,5…14 ммХ — тип кабельного вводу згідно з письмовим замовленням1 — нормально розімкнений2 — нормально замкнений3 — перемикаючийХ — тип та потужність контактної групи згідно з письмовим замовленням180 — резистор 180 Ом; 1к2 — резистор 1,2 кОм; 18к — резистор 18 кОм; 0 — з контактом послідовно резистор не встановлюється; Х — згідно з письмовим замовленням180 — резистор 180 Ом; 1к2 — резистор 1,2 кОм; 27к — резистор 27 кОм; 0 — паралельно точкам підключення кабелю резистор не встановлюється; Х — згідно з письмовим замовленням* Потужність резистора — 1 Вт.

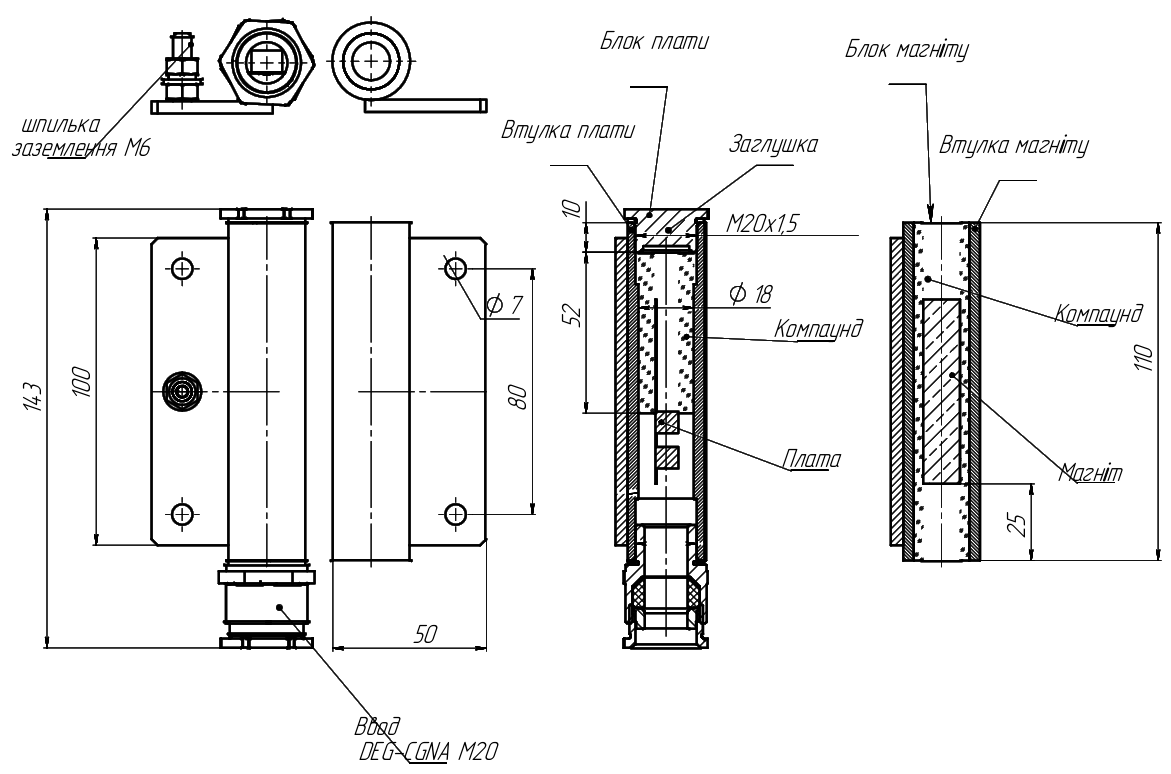

Присвідні розміри сенсора та блоку магніту
Температура, вологість, вібрація, обслуговування
Кліматичне виконання — У1, категорія розміщення — 1, згідно з ГОСТ 15150.
Датчик СКМ-Д:
* Якщо в процесі експлуатації в місці встановлення СКМ-Д може з'являтися металевий пил або виконуються будівельно-монтажні роботи, то необхідно раз на рік перевіряти та за необхідності прибирати накопичений металевий пил, який може зашкодити нормальній роботі СКМ-Д.
Що входить у поставку
Відповіді на найпоширеніші запитання
Резистори потрібні для шлейфів приймально-контрольних приладів, які розрізняють стани «норма», «тривога» та «обрив/КЗ» за опором лінії. R1 вмикається послідовно з контактом, R2 — паралельно точкам підключення кабелю. Номінали задає виробник ППКП, тому їх беруть з документації на конкретний прилад і вказують у замовленні; якщо шлейф резисторів не потребує, у позиції ставиться «0».
Паспортні значення — 70/120 мм (спрацьовування/відпускання). Робочий зазор варто закладати з запасом відносно відстані спрацьовування, врахувавши люфт стулки чи механізму, теплові деформації конструкції та наявність поруч феромагнітних мас, які змінюють поле. Для відповідальних об'єктів фактичну відстань перевіряють на місці при пусконалагодженні.
Лише в межах паспортних значень: до 350 В DC / 300 В AC, 0,7 А DC / 0,5 А AC, 50 Вт або 70 В·А. Перевищувати ці параметри не дозволяється, а тривала робота на межі суттєво знижує ресурс контакту. Для індуктивних навантажень (котушки, соленоїди) практичніше комутувати проміжне реле, а не навантаження напряму.
Магнітна стружка й пил налипають на оболонку блоку магніту та спотворюють поле. У таких умовах передбачений регламент: щонайменше раз на рік оглядати місце встановлення й видаляти накопичений металевий пил. На період будівельно-монтажних робіт місце встановлення варто захищати від бризок металу.
Звичайні охоронні сповіщувачі не мають вибухозахисту й не можуть встановлюватися у зонах 1 і 2. СКМ-Д виконаний у вибухонепроникній оболонці з нержавіючої сталі з маркованням II 2G Ex db IIC T6 Gb і ступенем захисту IP67, підключається через вибухозахищений кабельний ввід і розрахований на температуру від −40 °С до +60 °С.
