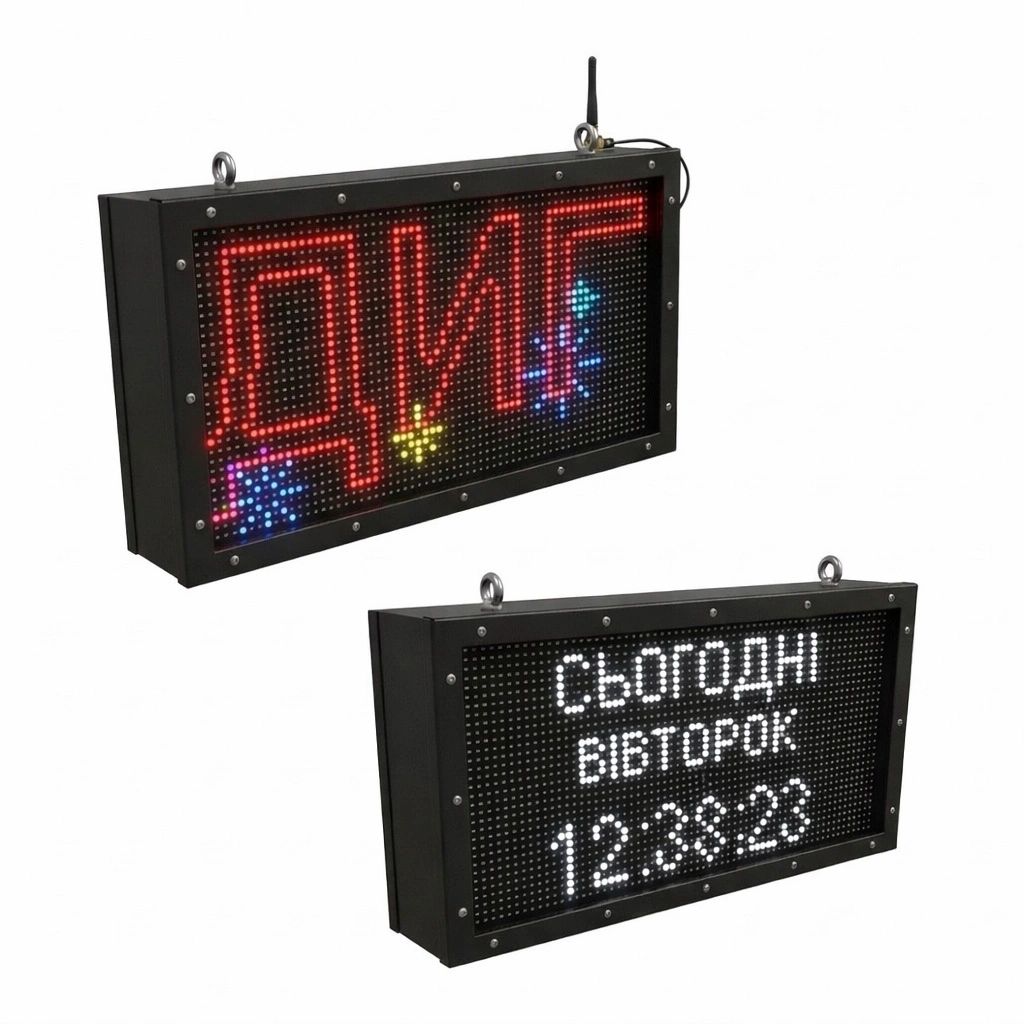

Сигналізатор світловий керований ССУ-Т

Name: Сигналізатор світловий керований ССУ-Т
Brand: ДІГ
Availability: InStock

Сигналізатор світловий керований ССУ-Т — електронний пристрій власного виробництва АТ «ДІГ» для подачі попереджувальної та аварійної інформації у вибухонебезпечних зонах. Призначений для гірничих виробіток, приймально-посадкових майданчиків шахтного підйому, а також установок нафтохімічної та газової промисловості, де можливе утворення вибухонебезпечного середовища.

Ex-марковання ССУ-24.Т
I M1 Ex ia I Ma X

Ex-марковання ССУ-220.Т
II 3G Ex ec mc ic IIC T5

Замовити / Розрахувати вартість

Переваги ССУ-Т перед аналогами

Чим текстовий сигналізатор вигідно відрізняється від звичайних ламп і світлофорів

Власне виробництво в Україні. АТ «ДІГ» виготовляє ССУ-Т самостійно з можливістю швидкого постачання та гарантійного обслуговування без посередників.
Текстова LED-матриця з анімацією. Виведення одного або двох рядків тексту, прокрутка довгих повідомлень, мерехтіння — на відміну від простих сигнальних ламп і стовпчиків.
Вбудований таймер і датчик температури. ССУ-Т може відображати поточний час, дату, температуру навколишнього повітря та зворотний відлік без зовнішніх датчиків.
Управління одним дискретним сигналом. Немає потреби у складній логіці: достатньо одного дискретного входу для перемикання інформаційних повідомлень.
Виконання під замовника. Кількість вікон і кольорів (світлофорне виконання), текст повідомлень, параметри таймера — налаштовуються під конкретне завдання через ПК.
Інтеграція зі звуковою сигналізацією. Передбачена пряма інтеграція з пристроями УЗС (пристрій звукової сигналізації АТ «ДІГ») — повноцінна аудіовізуальна система в одному рішенні.
Гарантія 12 місяців від введення в експлуатацію (не більше 18 місяців від поставки).

Функції сигналізатора ССУ-Т

Можливості виконання ССУ-24.Т

Сигналізатор ССУ-Т у виконанні ССУ-24.Т забезпечує:

виведення інформаційних повідомлень в один або два рядки залежно від обраного розміру шрифту;
прокрутку довгих повідомлень — текст рухається зліва направо без обрізання;
анімацію тексту: мерехтіння, плавне згасання та інші ефекти для привернення уваги персоналу;
керування виведенням повідомлень за допомогою дискретного входу — зовнішній контролер або реле перемикає сигналізацію без участі оператора;
відображення додаткової інформації: поточний час і дата, температура навколишнього повітря (вбудований датчик), таймер прямого та зворотного відліку (параметрується з ПК).

Конструкція та тип виконання

ССУ-24.Т та ССУ-220.Т

ССУ-24.Т — металевий корпус виконання РО Іа (Ex ia I). На лицьовій панелі розташована світлодіодна матриця з роздільною здатністю 64×32 точки, захищена органічним склом із полікарбонату. Розмір активної зони відображення — 489×243 мм. Кабельні вводи M16×1,5. За вимогою замовника на бічній стороні може бути встановлений п'єзоелектричний випромінювач (звукова сигналізація). Живлення — 5 В DC від зовнішнього іскробезпечного джерела (наприклад, ІПІ-5-3 виробництва АТ «ДІГ»).

ССУ-220.Т — аналогічний корпус із вбудованою платою іскробезпечного джерела живлення ІПІ-5-3. Живиться безпосередньо від мережі 220 В AC — не потрібне зовнішнє джерело живлення. Марковання вибухозахисту: II 3G Ex ec mc ic IIC T5. Габарити: 600×348×140 мм, маса до 12 кг.

Обидва виконання допускають зовнішнє параметрування через персональний комп'ютер — налаштування тексту повідомлень, роботи таймера та режимів анімації.

Технічні характеристики

Основні параметри світлового сигналізатора

Найменування показника	Од. вим.	Значення
Номінальна напруга живлення: ССУ-24.Т ССУ-220.Т	В	5 DC 220 AC
Діапазон робочих температур	°С	−25…+50
Ступінь захисту від впливів довкілля	—	IP54, IP66
Рівень та вид вибухозахисту: ССУ-24.Т ССУ-220.Т	—	I M1 Ex ia I Ma X II 3G Ex ec mc ic IIC T5
Габаритні розміри, не більше ССУ-24.Т ССУ-220.Т	мм	547×348×140 600×348×140
Маса виробу, не більше ССУ-24.Т ССУ-220.Т	кг	10 12
Розмір області відображення (для ССУ-24.Т, ССУ-220.Т) при роздільній здатності екрану 64×32 точки	мм	489×243

ССУ-24.Х1-Х2-Х3-Х4-Х5

ССУ — сигналізатор світловий керований
24 — тип світлодіода
Х1 — виконання: С — світлофор, І — інформаційний індикатор, Т — текстовий
Х2 — тип корпусу: S — корпус із поліефірної смоли (ф. Stahl), D — вибухозахищена оболонка типу «d» (для напруги ~36, ~127, ~220 В), Т — табличка з полікарбонату (акрилу)
Х3 — напруга живлення (5VDC, 12VDC, 24VDC, 36VAC, 127VAC, 220VAC)
Х4 — кількість вікон світлофора (1, 2, 3)
Х5 — кількість кольорів світлофора (1, 2, 3) чи інформаційних світлодіодів (1…6)

Додаткові вимоги визначаються згідно з ТЗ.

Гарантійний термін

12 місяців від моменту введення пристроїв в експлуатацію, але не більше 18 місяців від дня поставки

Часті запитання

Відповіді на найпоширеніші запитання

Звичайний промисловий світлофор або сигнальна лампа показують лише один колір — «стоп» або «пуск». ССУ-Т — це повноцінна текстова LED-матриця: виводить довільні повідомлення українською або будь-якою іншою мовою, анімацію, час, температуру та зворотний відлік. Персонал отримує не просто «червоне світло», а конкретну інструкцію: наприклад, «УВАГА! ПІДЙОМ ЗАЙНЯТИЙ».

ССУ-24.Т має марковання I M1 Ex ia I Ma X — призначений для підземних гірничих виробіток (шахти категорії M1, найвищий рівень захисту). ССУ-220.Т з маркованням II 3G Ex ec mc ic IIC T5 — для вибухонебезпечних зон класу 2 поверхневих промислових об'єктів (нафтохімія, газова промисловість, хімічні виробництва).

Так. ССУ-24.Т живиться напругою 5 В DC і потребує іскробезпечного джерела живлення. АТ «ДІГ» виробляє сумісний пристрій — ІПІ-5-3 — спеціально для комплектації із ССУ-24.Т. ССУ-220.Т у цьому не потребує: вбудована плата ІПІ-5-3 живиться безпосередньо від мережі 220 В AC.

Так, ССУ-Т передбачає інтеграцію з пристроями звукової сигналізації УЗС виробництва АТ «ДІГ». Це дозволяє створити повноцінну аудіовізуальну систему попереджень у межах одного рішення від одного виробника. Також за вимогою замовника безпосередньо на корпусі ССУ-24.Т може бути встановлений п'єзоелектричний випромінювач.

Параметрування виконується через персональний комп'ютер (ПК) за допомогою програмного забезпечення, яке надає АТ «ДІГ». Налаштовуються: текст одного або кількох повідомлень, режим анімації (мерехтіння, згасання тощо), параметри таймера (прямий / зворотний відлік, початкове значення). Переналаштування у разі зміни технологічного процесу не потребує демонтажу пристрою.
