Бар’єри іскрозахисту типу БІЗ

Призначення та опис

Де і навіщо застосовуються бар'єри іскрозахисту БІЗ

Бар'єри іскрозахисту типу БІЗ — власна розробка і виробництво АТ «ДІГ» (Україна). Призначені для забезпечення вибухозахищеності (Ex i) пристроїв керування, індикації, датчиків та інтерфейсів RS у вибухонебезпечних зонах хімічних, нафтопереробних, шахтних та інших промислових підприємств. Сертифіковані відповідно до технічних регламентів України (№ UA.TR.006.8.90601-22).

Бар'єри іскрозахисту типу БІЗ призначені для забезпечення вибухозахищеності та іскробезпеки пристроїв керування, світлової та звукової індикації, датчиків технологічних параметрів, а також цифрових інтерфейсів передачі даних (включаючи лінії RS-485, RS-232), що експлуатуються в потенційно вибухонебезпечних зонах промислових підприємств.

Дані пристрої відносяться до пасивного типу (бар'єри Зенера) та є ключовим елементом систем автоматичного контролю та регулювання технологічних процесів на підприємствах хімічної, нафтопереробної, газової та гірничодобувної промисловості України.

Функції бар'єрів

Яку іскробезпечність забезпечують бар'єри БІЗ

Бар'єри забезпечують іскробезпечність:

• аналогових сигналів, що надходять у вибухонебезпечну зону від кіл пристроїв автоматики (контролерів, аналогових регуляторів та ін.), розташованих в безпечній зоні;
• аналогових сигналів, що надходять від датчиків з вибухонебезпечної зони на входи пристроїв автоматики, розташованих в безпечній зоні;
• дискретних сигналів, утворених сухими контактами датчиків і реле, розташованих у вибухонебезпечній зоні;
• дискретних сигналів, утворених сухими контактами комутаційних апаратів, розташованих в безпечній зоні.

Вибір бар'єрів іскрозахисту БІЗ

Як підібрати тип, канальність та номінал бар'єра

При замовленні бар'єрів іскрозахисту необхідно вказати, який тип газу може з'явитися в небезпечній зоні, тип електричного сигналу через бар'єр (робочу напругу, струм навантаження та ін.). Наш фахівець підбере бар'єр іскрозахисту, та ви отримаєте інформацію або паспорт на продукцію.

1. Бар'єри іскрозахисту пасивного типу

Це бар'єри на діодах Зенера (стабілітронах) типу БИЗ-1-XX, БИЗ-2-XXП, БИЗ-2-XXИ, БИЗ-2-XXИ (3К), де XX — максимальна напруга, яка може пройти через бар'єр в небезпечну зону. Сертифіковані бар'єри нашого виробництва на 6В, 12В, 18В, 24В, 30В, 48В максимальної напруги.

• БИЗ-1-XX — одноканальний бар'єр, 2 проводи в небезпечну зону. Є можливість провести мінус джерела живлення по заземленню.

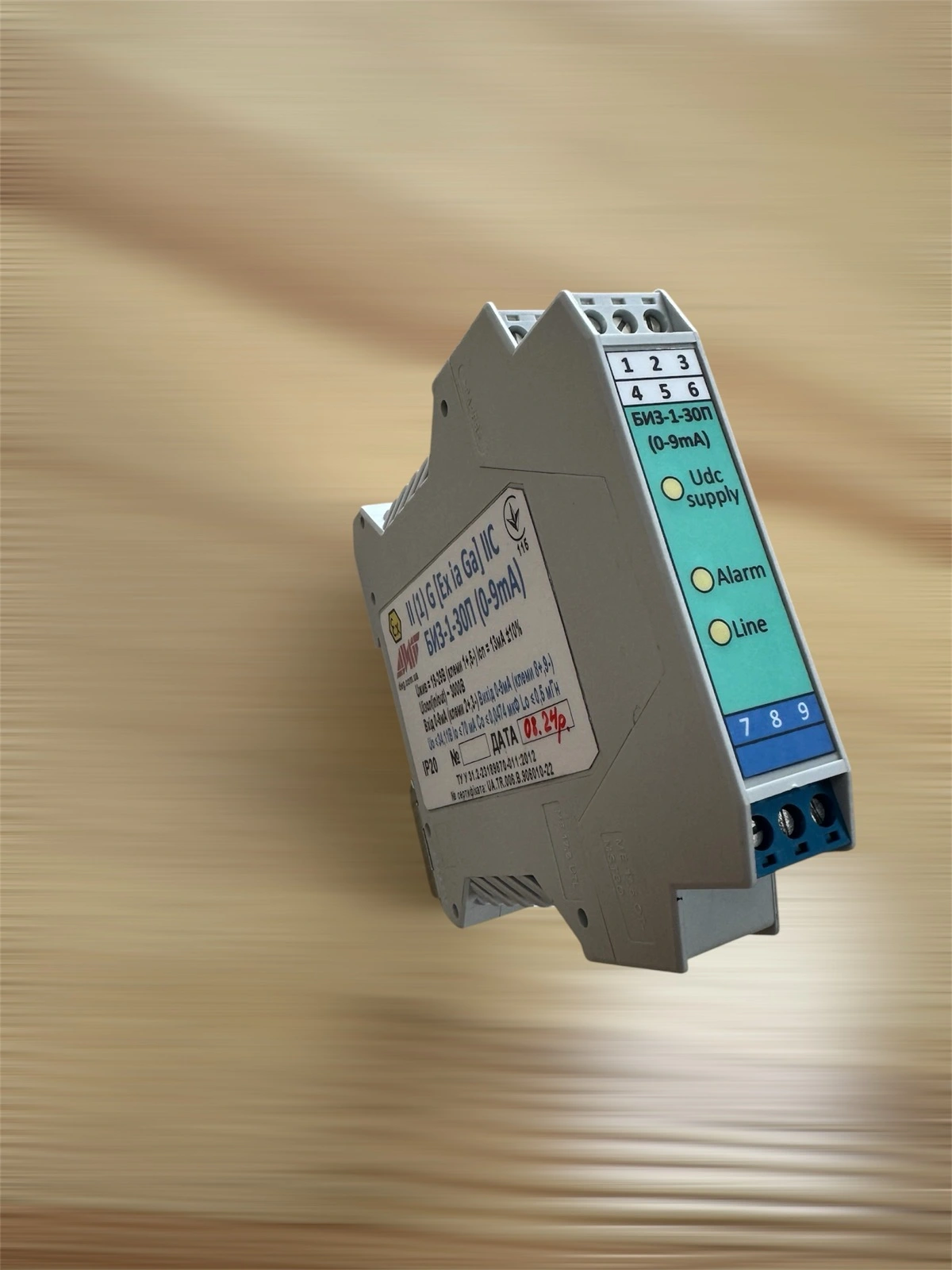

• БИЗ-1-XXП — одноканальний бар'єр з перевернутими стабілітронами, 3 проводи в небезпечну зону. Є можливість провести плюс джерела живлення по загальному проводу, використовувати БИЗ-1-XXП треба тільки для кнопок з небезпечної зони.
• БИЗ-2-XXИ — двоканальний бар'єр, 4 проводи в небезпечну зону. Є можливість провести мінус джерела живлення по заземленню.
• БИЗ-2-XXИ (3К) — трьохканальний бар'єр, 6 дротів в небезпечну зону. Є можливість провести мінус джерела живлення по заземленню.
• БИЗ-1-XX (Д) — одноканальний бар'єр, 2 проводи в небезпечну зону. З захисним діодом по мінусовому проводу при проходженні сигналу постійного струму. Використовується в основному для іскробезпечних дротів до датчиків та сирен пожежної сигналізації.

Пасивний бар'єр іскрозахисту треба вибрати на напругу на 10% вище вашої робочої напруги. Наприклад: вам необхідно живити датчики напругою 24В, або провести сигнали від кнопок з напругою 24В, тоді бар'єр іскрозахисту необхідно обрати на 30В — в залежності від кількості каналів це буде: БИЗ-1-30 або БИЗ-1-30П; БИЗ-2-30И, БИЗ-2-30И (3К). Струм навантаження, який може пройти через бар'єр іскрозахисту для напруги до 30В, — до 70 мА. Також необхідно враховувати лінійний опір бар'єрів, який залежить від рівня напруги, типу бар'єра та підгрупи газів I (представницький газ — метан у шахті), IIA (представницький газ — пропан), IIB (представницький газ — етилен), IIC (представницький газ — водень). Лінійний опір та інші параметри бар'єру вказані в паспорті.

2. Бар'єри іскрозахисту релейного типу

• БИЗ-1-24Р — одноканальний бар'єр іскрозахисту, який може приймати з небезпечної зони сигнали від датчиків, сухих контактів чи кнопок та видавати релейні групи контактів до приймального пристрою в безпечній зоні.
• БИЗ-2-24Р — двоканальний бар'єр іскрозахисту, який може приймати з небезпечної зони сигнали від датчиків, сухих контактів чи кнопок та видавати релейні контакти до приймального пристрою в безпечній зоні.

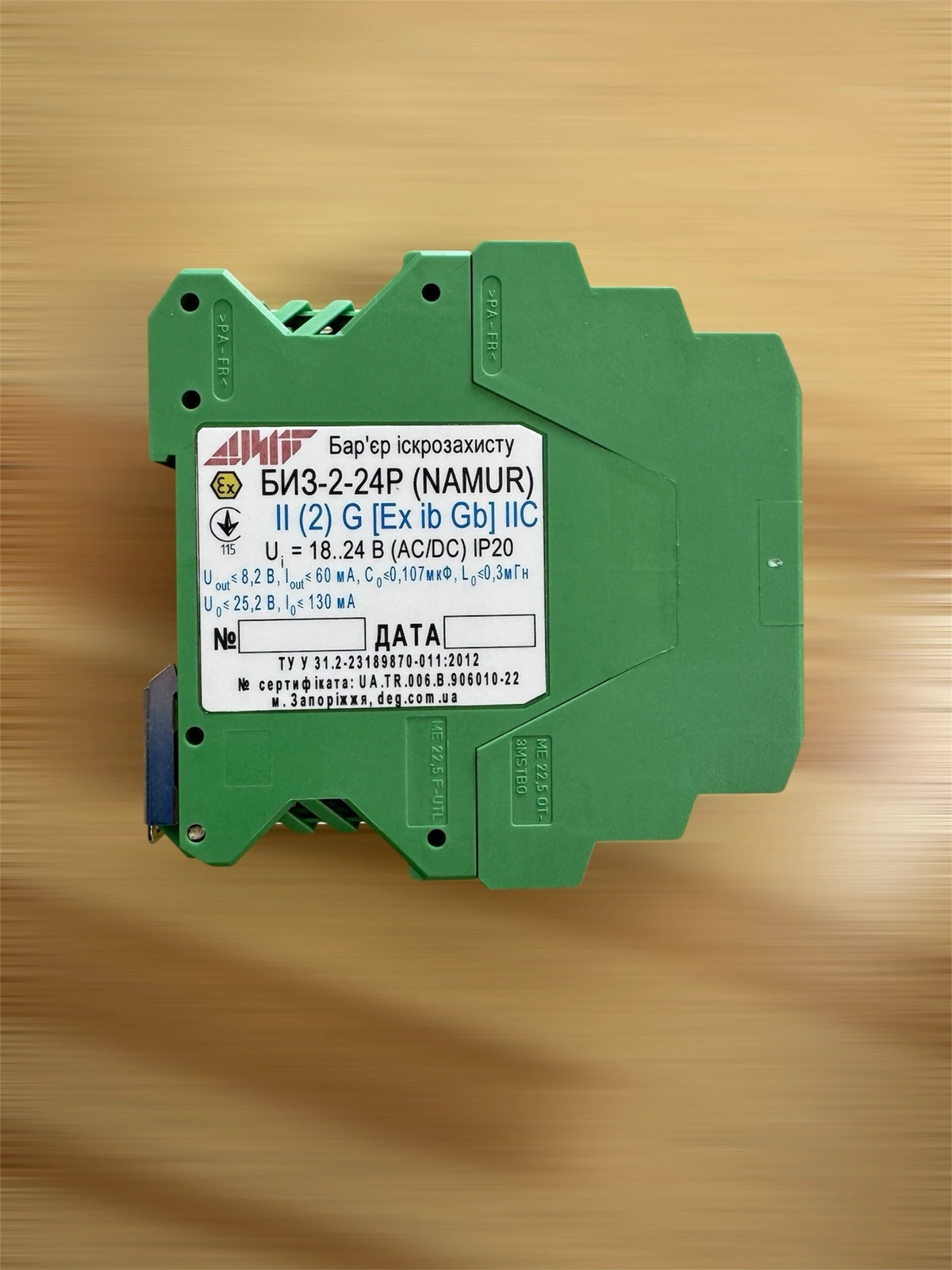

• БИЗ-2-24Р (Namur) — двоканальний бар'єр іскрозахисту з оптронною розв'язкою, який може приймати сигнали від датчиків типу Namur та сухих контактів, розташованих в небезпечній зоні, та видає релейні контакти спрацьовування і транзисторні виходи несправностей до приймального пристрою в безпечній зоні.

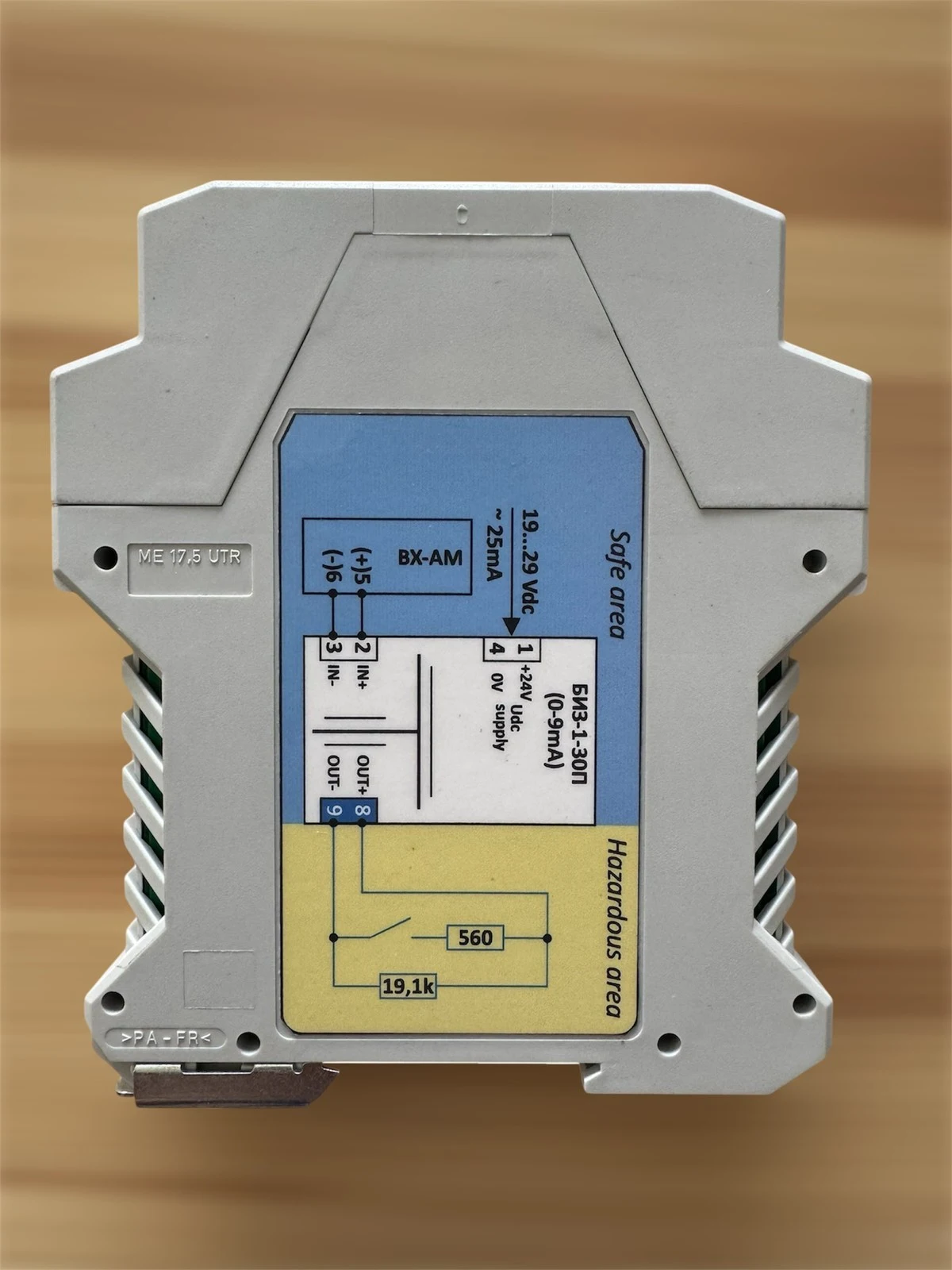

3. Бар'єри іскрозахисту для аналогових сигналів 4–20 мА

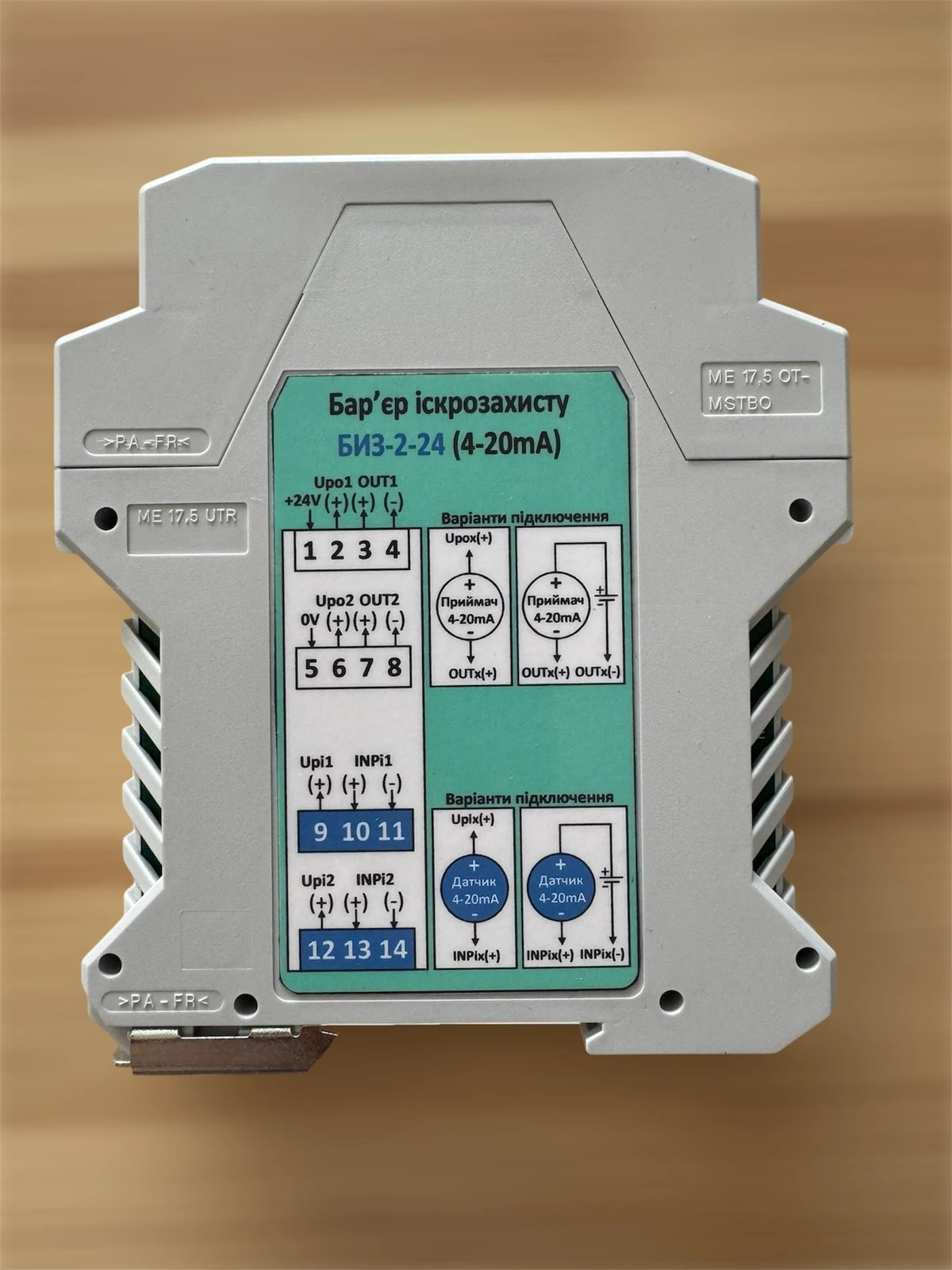

• БИЗ-2-24И (4-20mА) — двоканальний бар'єр іскрозахисту з оптронною розв'язкою, який може приймати сигнали 4–20 мА від датчиків, розташованих в небезпечній зоні, та передавати ці сигнали до вимірювального пристрою чи контролера системи автоматизації в безпечну зону.
• БИЗ-2-24Р (4-20mА) — двоканальний бар'єр іскрозахисту з оптронною розв'язкою, який може передавати сигнали 4–20 мА з безпечної зони в небезпечну для керування приймальними пристроями (наприклад, електрогідророзподільниками).

4. Бар'єри іскрозахисту для ліній інтерфейсу RS485

• БИЗ-RS-1 (RS485) — одноканальний бар'єр з оптронною розв'язкою, для забезпечення іскробезпечності лінії інтерфейсу RS485 з протоколом Modbus RTU. Цей бар'єр іскрозахисту може приймати імпульсні сигнали RS485 та формувати такі самі з рівними фронтами. Працює з двопроводними лініями RS485 до 4 км.
• БИЗ-RS-1 (RS232) — одноканальний бар'єр з оптронною розв'язкою, для забезпечення іскробезпечності лінії інтерфейсу RS232 з протоколом Modbus RTU. Цей бар'єр іскрозахисту може перетворювати інтерфейс RS232 в RS485.

Бар'єри БИЗ-RS-1 можуть встановлюватися у вибухонебезпечній зоні в оболонці зі ступенем захисту IP54, тоді живлення та вхідні сигнали цього бар'єру мають бути іскробезпечними.

Зверніть увагу, що бар'єри БИЗ-RS-1 мають марковання тільки для підгруп I (представницький газ — метан у шахті) та IIA (представницькі гази — пропан, пентан та інші). Для водню (підгрупа IIC) можна поставити звичайний пасивний бар'єр БИЗ-1-12 з рівнем напруги 12В, який може забезпечити іскробезпечність лінії RS485.

Конструкція БІЗ

Виконання корпусу та рівень вибухозахисту вхідних кіл

За конструкцією бар'єр виконано в корпусі ME фірми «Phoenix Contact» (Німеччина) з можливістю установки на DIN-рейку. Іскробезпечні вхідні кола бар'єрів мають рівень вибухозахисту «ib» (вибухобезпечний) або «ia» (особливо вибухобезпечний) відповідно до ДСТУ EN 60079-11:2016 для вибухозахищеного електрообладнання підгруп I, IIA, IIB, IIC.

Застосування у власних розробках

Де бар'єри БИЗ використовує сам АТ «ДІГ»

Бар'єри іскрозахисту типу БИЗ активно застосовуються під час виробництва вибухозахищеного електроустаткування АТ «ДІГ»:

• пристрій ЕМДВ;
• установки УКРВ-6,3 та УКРВ-10,5;
• апаратура АУРТ, АСШП та ААВ.

Моделі, марковання і схеми підключення бар'єрів

Марковання вибухозахисту та схеми підключення для кожної групи моделей

Моделі бар'єрів	Марковання вибухозахисту	Схема підключення

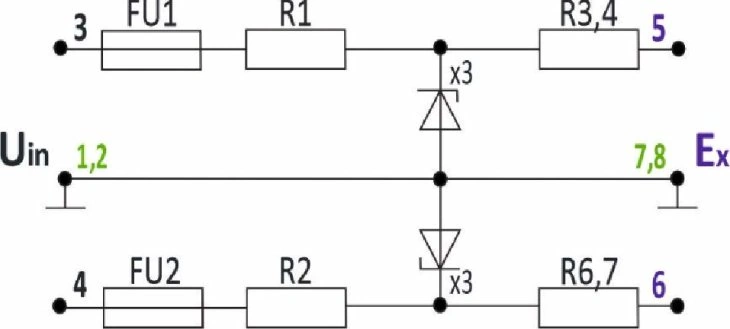

БИЗ-2-6, БИЗ-2-12, БИЗ-2-18, БИЗ-2-24, БИЗ-2-30, БИЗ-2-48 БИЗ-1-6, БИЗ-1-12, БИЗ-1-18, БИЗ-1-24, БИЗ-1-30, БИЗ-1-48	I (M2) [Ex ib Mb] I II (2) G [Ex ib Gb] IIA II (2) G [Ex ib Gb] IIB II (2) G [Ex ib Gb] IIC I (M1) [Ex ia Ma] I II (1) G [Ex ia Ga] IIA II (1) G [Ex ia Ga] IIB II (1) G [Ex ia Ga] IIC

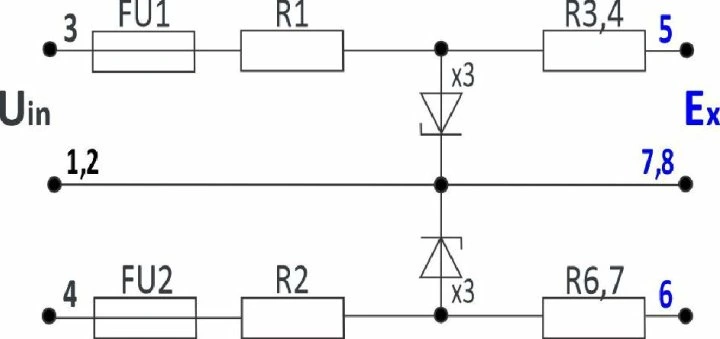

БИЗ-1-6П, БИЗ-1-12П, БИЗ-1-18П, БИЗ-1-24П, БИЗ-1-30П, БИЗ-1-48П	I (M2) [Ex ib Mb] I II (2) G [Ex ib Gb] IIA II (2) G [Ex ib Gb] IIB II (2) G [Ex ib Gb] IIC I (M1) [Ex ia Ma] I II (1) G [Ex ia Ga] IIA II (1) G [Ex ia Ga] IIB

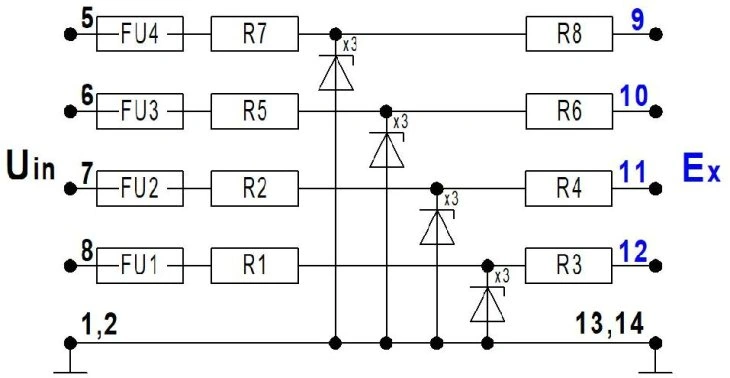

БИЗ-2-6И, БИЗ-2-12И, БИЗ-2-18И, БИЗ-2-24И, БИЗ-2-30И	I (M2) [Ex ib Mb] I II (2) G [Ex ib Gb] IIA II (2) G [Ex ib Gb] IIB II (2) G [Ex ib Gb] IIC I (M1) [Ex ia Ma] I II (1) G [Ex ia Ga] IIA II (1) G [Ex ia Ga] IIB

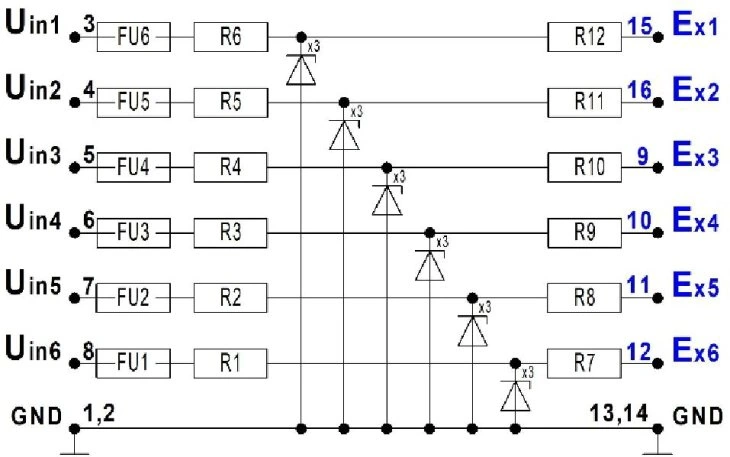

БИЗ-2-6И (3К), БИЗ-2-12И (3К), БИЗ-2-18И (3К), БИЗ-2-24И (3К), БИЗ-2-30И (3К)	I (M1) [Ex ia Ma] I II (1) G [Ex ia Ga] IIA II (1) G [Ex ia Ga] IIB II (1) G [Ex ia Ga] IIC I (M2) [Ex ib Mb] I II (2) G [Ex ib Gb] IIA II (2) G [Ex ib Gb] IIB II (2) G [Ex ib Gb] IIC

Часті запитання

Відповіді на найпоширеніші запитання

Файли для завантаження

Опис, сертифікат, декларація та повідомлення про відповідність

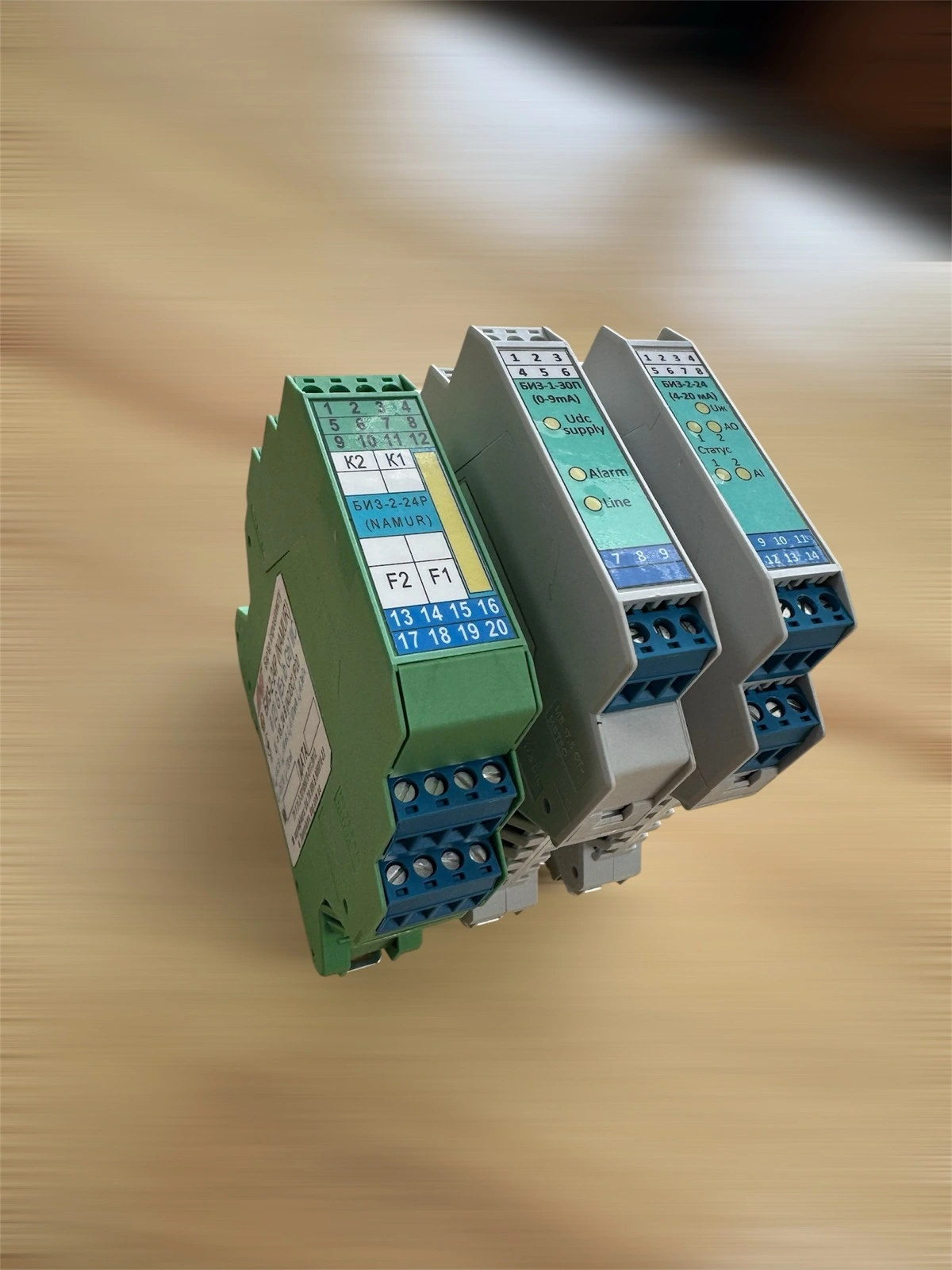

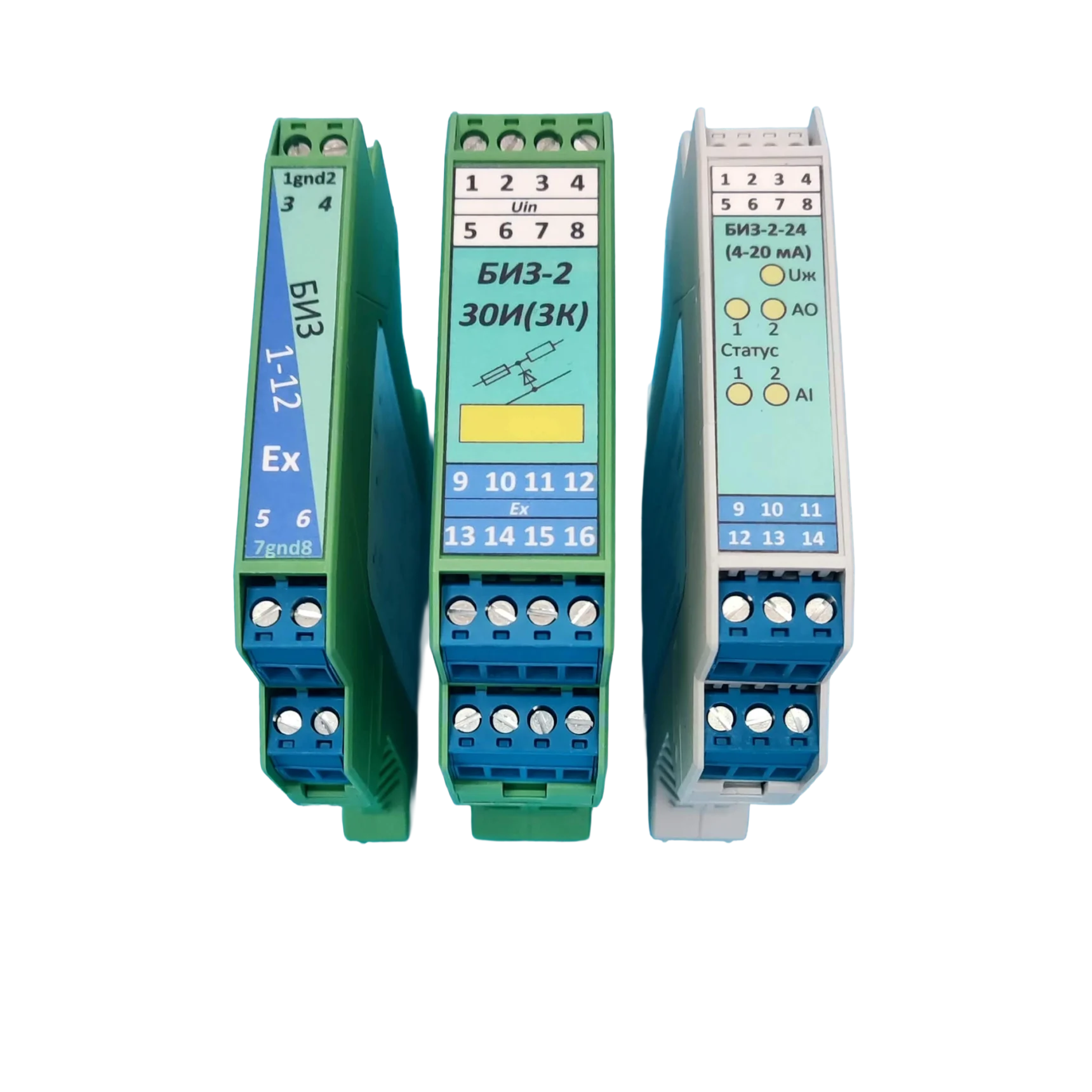

Корпуси БИЗ

Чому варто купити бар'єри іскрозахисту БІЗ від АТ «ДІГ»

Переваги роботи з виробником

Як завод-виробник, ми гарантуємо повну відповідність обладнання суворим вимогам стандартів ДСТУ EN 60079-11 та ДСТУ EN 60079-0. Обираючи бар'єри іскрозахисту типу БИЗ (в українській документації часто зазначаються як БІЗ) від АТ «ДІГ», ви отримуєте оригінальну заводську якість, оперативну доставку по всій Україні, офіційну гарантію та професійну інженерну підтримку при проектуванні та інтеграції бар'єрів у комплексні системи автоматизації вашого підприємства.
