З’єднання і розгалуження гнучких та броньованих кабелів з мідними і алюмінієвими жилами в силових ланцюгах і ланцюгах управління постійного і змінного струму напругою 380 В для підприємств хімічної, газової та нафтової промисловості.
Де і навіщо застосовуються коробки КСВ
Коробки з'єднувальні вибухозахищені типу КСВ виробництва АТ «ДІГ» призначені для з'єднання і розгалуження гнучких і броньованих кабелів з мідними та алюмінієвими жилами в силових ланцюгах і ланцюгах управління постійного і змінного струму напругою до 380 В, що експлуатуються в потенційно вибухонебезпечних середовищах підприємств хімічної, газової та нафтової промисловості.
Коробки відповідають вимогам Технічного регламенту обладнання та захисних систем, призначених для застосування в потенційно вибухонебезпечному середовищі (ТР 1055), та мають сертифікат відповідності до вимог технічних регламентів України.
Що забезпечують коробки КСВ
2М, 2, 3, 416, 25, 32, 40, 63 АПриклад замовлення: Коробка КСВ-2-25 У1 (тип КСВ-2, струм 25 А)
Додатково вкажіть: тип клем (пружинні WAGO / гвинтові), кількість вводів та їх тип (M20, M25, M32, M40, M50).
Корпус, затискачі, кабельні вводи

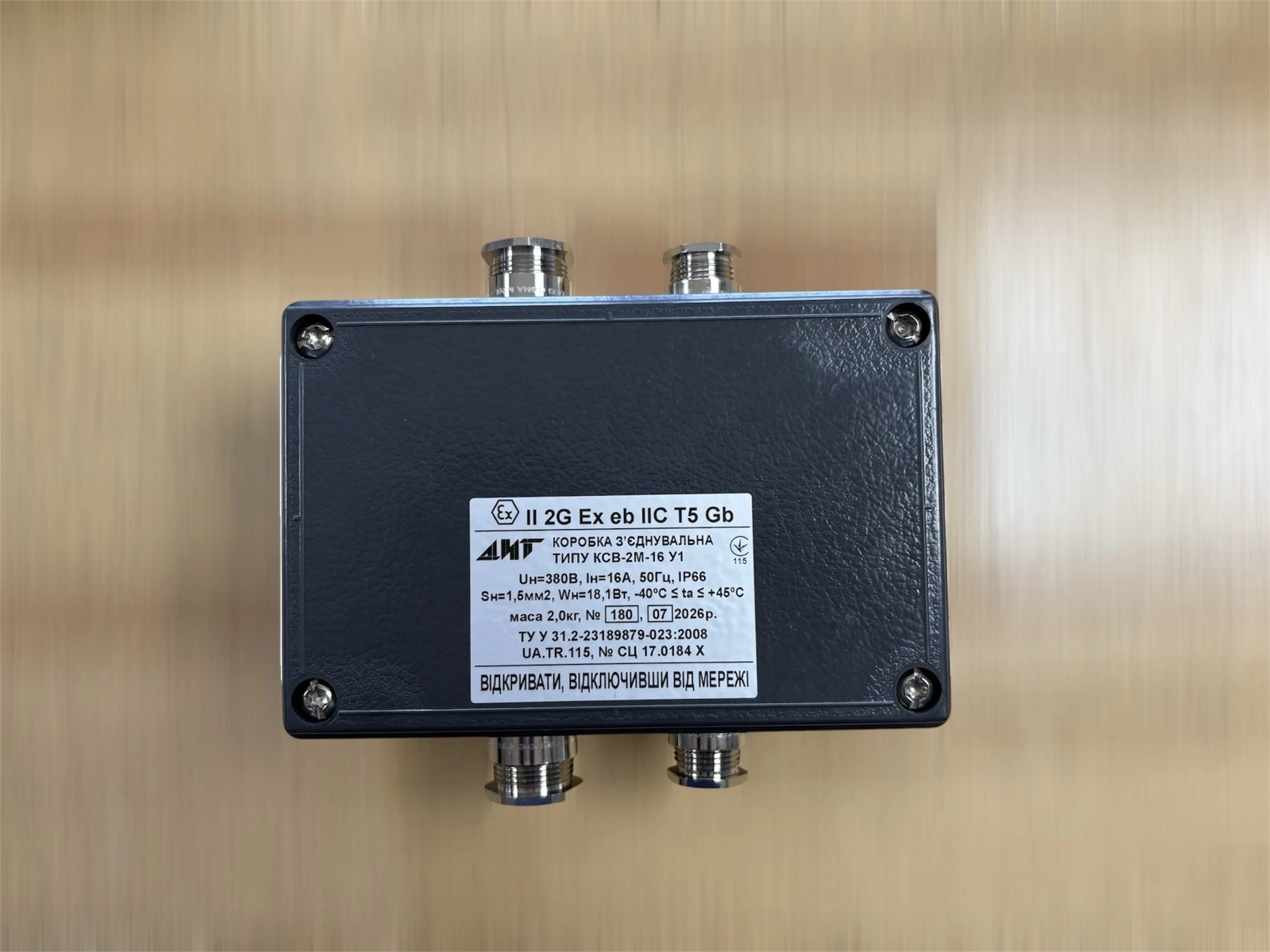

Коробка має чотири типорозміри корпусу (КСВ-2М, КСВ-2, КСВ-3, КСВ-4) і складається з корпусу, кришки, набраних контактних затискачів і кабельних вводів. Захист коробки від пилу і вологи забезпечується ущільнювальними кільцями, прокладками і заглушками кабельних вводів.
Для підключення зовнішніх провідників (жил кабелю) в залежності від величини номінального струму в коробках використовуються:
Номінальний перетин приєднувальних провідників (жил кабелів) – від 0,5 до 10 мм². Контактні затискачі мають вид вибухозахисту Ex e II, виготовлені з вогнестійкого самозагасаючого матеріалу. Максимальна кількість контактних затискачів в коробках зазначено в таблиці опитувального листа. Складальні пружинні контактні затискачі встановлюються і фіксуються на DIN-рейці за допомогою пружинного затиску і розраховані для фронтального електричного монтажу провідників. Для пружинних контактних затискачів передбачено підключення тільки одного провідника до кожного контакту.
Для введення кабелю в коробку використовуються вибухозахищені кабельні вводи Ex e із захистом від впливу навколишнього середовища IP68. Кабельний ввід поставляється з легкознімною мембраною, яка служить захистом від пилу при транспортуванні.
Коробка розподільна з'єднувальна вибухозахищена КСВ-2М, КСВ-2, КСВ-3, КСВ-4 виконана з поліефірної смоли, укріпленої скловолокном, що володіє високим ступенем механічної міцності з поверхневим електричним опором не більше 10⁹ Ом і ступенем захисту від зовнішніх впливів IP66 по ГОСТ 14254, ДСТУ 7113:2009.
Коробки з'єднувальні виконані з видом вибухозахисту «підвищена безпека «е»» по ДСТУ IEC 60079-7:2014, відповідають вимогам ДСТУ 7113:2009.
Залежно від типорозміру корпусу та номінального струму
| Габарит корпусу | Струм, А | Перетин провідника, мм² | Пружинні клеми WAGO | Гвинтові клеми |
|---|---|---|---|---|
| КСВ-2М (170×112,5×91) |
16 | 2,5 / 1,5 | 18 (2-контактні) | 9 |
| 25 | 4 / 2,5 | 16 / 14 / 14 | 12 | |
| 32 | 6 / 4 | 12 | 8 | |
| 40 | 10 / 6 | 8 | — | |
| 63 | 16 / 10 | 6 | 4 | |
| КСВ-2 (170×170×91) |
16 | 2,5 / 1,5 | 36 | 18 |
| 25 | 4 / 2,5 | 30 / 20 / 14 | 12 | |
| 32 | 6 / 4 | 20 / 10 / 10 | 5 | |
| 40 | 10 / 6 | 10 / 8 | — | |
| 63 | 16 / 10 | 8 / 6 | 6 | |
| КСВ-3 (227×170×91) |
16 | 2,5 / 1,5 | 50 / 30 / 22 | 22 |
| 25 | 4 / 2,5 | 30 / 22 / 30 | 22 | |
| 32 | 6 / 4 | 20 / 16 | 17 | |
| 40 | 10 / 6 | 12 / 12 | 15 | |
| 63 | 16 / 10 | 10 / 10 | 11 | |
| КСВ-4 (340,5×170×91) |
16 | 2,5 / 1,5 | 50 / 40 / 44 | 48 |
| 25 | 4 / 2,5 | 40 / 40 / 40 | 30 | |
| 32 | 6 / 4 | 30 / 30 | 30 | |
| 40 | 10 / 6 | 24 / 24 | 24 | |
| 63 | 16 / 10 | 18 / 16 | 20 |
* Мінімальний перетин провідника для всіх типів клем — 0,5 мм²
** За вимогами замовника можуть встановлюватися зворотні пружинні клеми WAGO або Phoenix Contact
*** Клеми PE для провідників 2,5 мм² та 4 мм² — 4-х контактні
Кабельні вводи DEG для кожного типорозміру коробки
| Кабельний ввід (Ø кабелю) |
КСВ-2М | КСВ-2 | КСВ-3 | КСВ-4 | ||||
|---|---|---|---|---|---|---|---|---|
| A/B | C/D | A/B | C/D | A/B | C/D | A/B | C/D | |
| M20SS (3,2…8,7 мм) |
3 | 5 | 5 | 7 | 7 | 8 | 5 | 16 |
| M20L (6,5…14 мм) |
3 | 5 | 4 | 5 | 5 | 7 | 4 | 15 |
| M25L (11,1…20 мм) |
1 | 3 | 2 | 3 | 3 | 4 | 2 | 8 |
| M32L (17…26,3 мм) |
1 | 2 | 2 | 2 | 2 | 3 | 2 | 6 |
| M40L (23,5…32,2 мм) |
1 | 1 | 1 | 2 | 2 | 2 | 1 | 4 |
| M50S (31…38,2 мм) |
— | — | 1 | 1 | 1 | 2 | 1 | 3 |
**** Можливі вводи: DEG CGNA / DEG CGAK / DEG CGFS або CMP
Діапазон температур, висота, вібрації
Відповіді на найпоширеніші запитання
Спочатку за номінальним струмом (він задає переріз і тип клем), потім за кількістю жил. У таблиці вище наведено максимальну кількість клем для кожної комбінації «габарит + струм», тож рахуйте не лише робочі жили, а й PE-клеми (для перерізів 2,5 і 4 мм² вони 4-контактні) та залиште запас 10–20% на майбутні під'єднання. Якщо потрібної комбінації в таблиці немає — надішліть однолінійну схему, інженер підбере габарит.
Тільки одну — це вимога до пружинних затискачів. Якщо від одного вхідного кабелю треба розвести живлення на два і більше напрямки, застосовуються 3- або 4-контактні складальні затискачі (вони внутрішньо перемкнуті), а не «дві жили в один затискач».
Усі незадіяні отвори мають бути закриті сертифікованими заглушками — інакше ступінь захисту IP66 і вид вибухозахисту «e» не забезпечуються, і коробка формально втрачає відповідність. Заглушки замовляються разом з коробкою; кількість і тип вводів краще визначити ще на етапі замовлення в конфігураторі.
Це антистатична вимога до неметалевих оболонок у вибухонебезпечних зонах: матеріал не має накопичувати заряд, здатний дати іскровий розряд. Тому корпус КСВ не можна фарбувати, обклеювати плівкою чи наносити на нього товсті непровідні покриття — це порушує сертифіковане виконання.
Технічно так, якщо дотримано ізоляційних відстаней між затискачами різних напруг і не перевищено допустиму розсіювану потужність набору клем. Проте розділення силових кіл і кіл керування по різних коробках спрощує обслуговування та пошук несправностей. Конкретне компонування узгоджуйте з нашим інженером за опитувальним листом.
Так — КСВ призначені для кабелів як з мідними, так і з алюмінієвими жилами. Для алюмінію зазвичай застосовують гвинтові затискачі; врахуйте, що гвинтове з'єднання з алюмінієм потребує періодичної перевірки моменту затягування під час планових оглядів.
